1.5~2.7GHz, 15W, 9路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.5 | ~ | 2.7 | GHz |
| 插入损耗 | 1.46 | dB | ||
| 单路带内波动 | 0.8 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡（含同模块不同端口和不同模块不同端口） | ±0.4 | dB | ||
| 相位平衡（含同模块不同端口和不同模块不同端口） | ±5 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 9路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 不同模块之间的相位和幅度一致性要求，模块总数最多不超过5 |

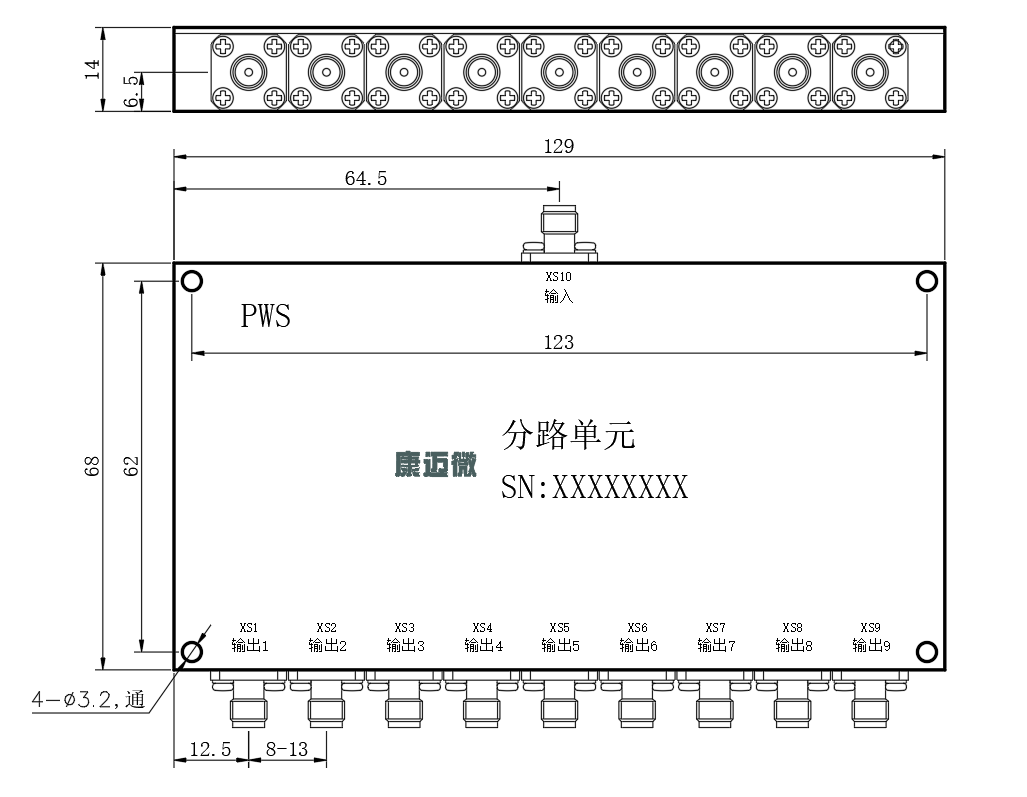

| 公共端口 | XS10 |
| 分配端口 | XS1~XS9 |

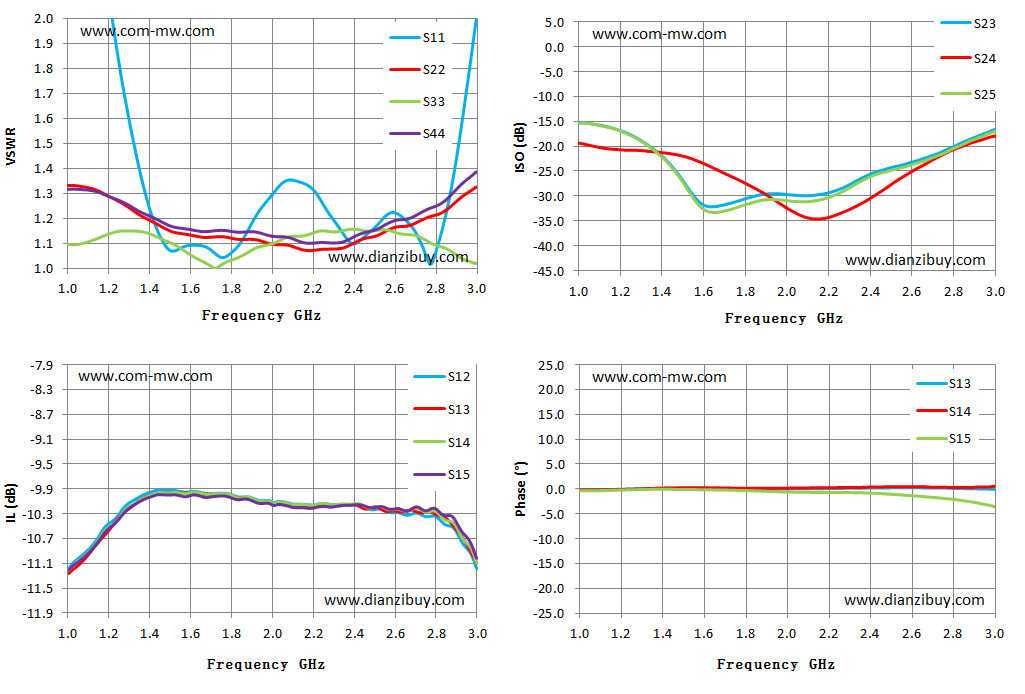

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S24 隔离 dB | S13 相位 ° | S14 相位 ° |
| 1.00 | 2.99 | 1.33 | 1.10 | -11.23 | -11.31 | -15.26 | -19.37 | -0.32 | -0.22 |
| 1.14 | 2.41 | 1.31 | 1.12 | -10.77 | -10.84 | -16.11 | -20.52 | -0.15 | -0.16 |
| 1.29 | 1.63 | 1.25 | 1.15 | -10.19 | -10.28 | -18.62 | -20.85 | 0.04 | 0.01 |
| 1.43 | 1.17 | 1.18 | 1.13 | -9.97 | -10.02 | -23.20 | -21.44 | 0.14 | 0.20 |
| 1.57 | 1.09 | 1.14 | 1.07 | -9.99 | -10.01 | -30.81 | -22.95 | 0.15 | 0.24 |
| 1.71 | 1.07 | 1.13 | 1.01 | -10.01 | -10.03 | -31.65 | -25.64 | 0.10 | 0.18 |
| 1.86 | 1.13 | 1.12 | 1.06 | -10.07 | -10.09 | -29.87 | -28.76 | 0.04 | 0.13 |
| 2.00 | 1.30 | 1.10 | 1.10 | -10.15 | -10.18 | -29.71 | -32.44 | 0.01 | 0.15 |
| 2.14 | 1.35 | 1.08 | 1.13 | -10.19 | -10.21 | -29.80 | -34.63 | 0.05 | 0.22 |
| 2.29 | 1.20 | 1.08 | 1.15 | -10.19 | -10.23 | -27.95 | -32.90 | 0.13 | 0.29 |
| 2.43 | 1.11 | 1.12 | 1.16 | -10.20 | -10.23 | -25.14 | -29.66 | 0.20 | 0.37 |
| 2.57 | 1.22 | 1.16 | 1.15 | -10.32 | -10.30 | -23.57 | -25.81 | 0.24 | 0.46 |
| 2.71 | 1.13 | 1.19 | 1.13 | -10.33 | -10.31 | -21.69 | -22.49 | 0.19 | 0.35 |
| 2.86 | 1.26 | 1.24 | 1.08 | -10.53 | -10.44 | -18.91 | -19.73 | 0.06 | 0.29 |
| 3.00 | 2.01 | 1.33 | 1.02 | -11.22 | -11.13 | -16.62 | -17.97 | -0.03 | 0.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
