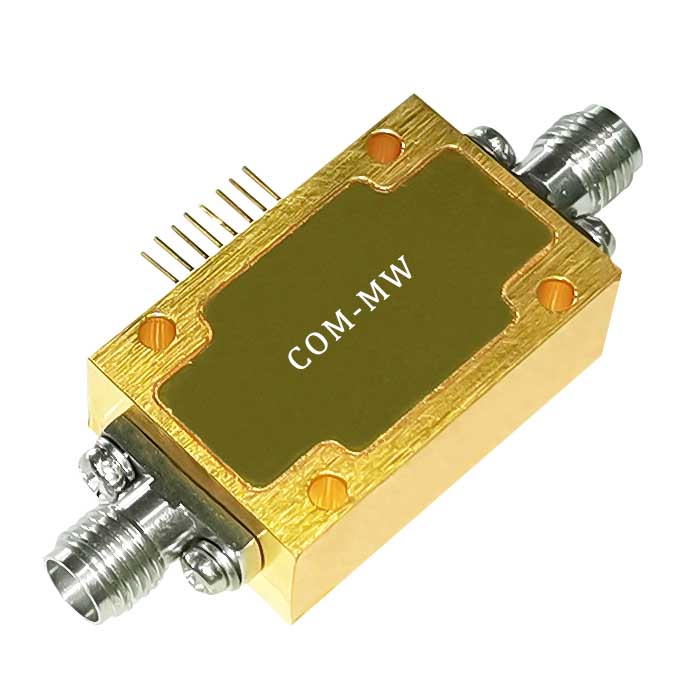

0.02~24000MHz,衰减范围 0.5~31.5dB,步进0.5dB,0.2W,SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.02 | ~ | 24000 | MHz |
| 衰减范围 | 0.5 | ~ | 31.5 | dB |
| 插入损耗 | 4 | 4.5 | dB | |
| 驻波比 | 2 | 2.5 | ||
| 0.5dB衰减精度 | 0.3 | 0.5 | 0.8 | dB |
| 1dB衰减精度 | 0.5 | 1 | 1.5 | dB |
| 2dB衰减精度 | 1.2 | 2 | 2.8 | dB |
| 4dB衰减精度 | 3 | 4 | 5 | dB |
| 8dB衰减精度 | 6.5 | 8 | 9.5 | dB |
| 16dB衰减精度 | 14.5 | 16 | 17.5 | dB |
| 步进 | 0.5dB |
| 功率容量 | 0.2W |
| 阻抗 | 50Ω |

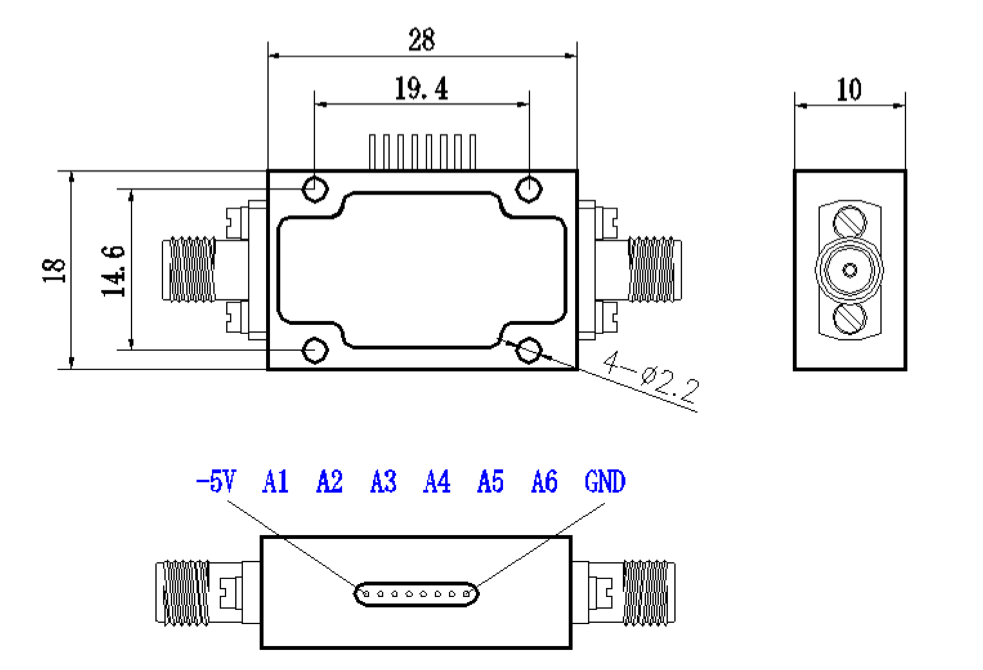

| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作电压 | -5V |
| 工作电流 | 50mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL控制 |
| 衰减量 | A6 | A5 | A4 | A3 | A2 | A1 |
| 直通 | 0 | 0 | 0 | 0 | 0 | 0 |
| 0.5dB | 0 | 0 | 0 | 0 | 0 | 1 |
| 1dB | 0 | 0 | 0 | 0 | 1 | 0 |
| 2dB | 0 | 0 | 0 | 1 | 0 | 0 |
| 4dB | 0 | 0 | 1 | 0 | 0 | 0 |
| 8dB | 0 | 1 | 0 | 0 | 0 | 0 |
| 16dB | 1 | 0 | 0 | 0 | 0 | 0 |

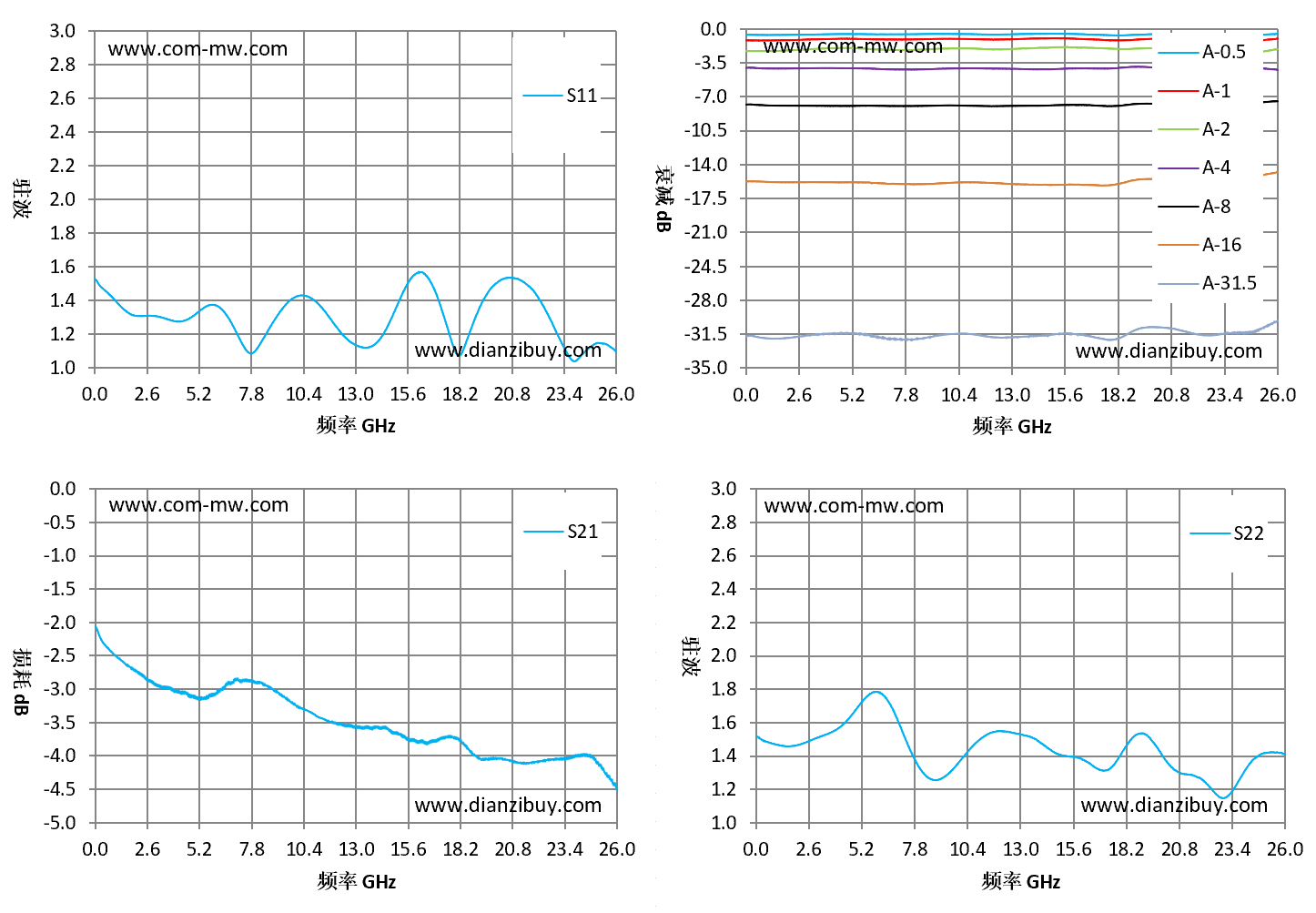

| 频率 GHz | ATT-0.5 dB | ATT-1dB | ATT-2dB | ATT-4 dB | ATT-8dB | ATT-16dB | ATT-31.5 dB |
| 0.01 | -0.62 | -1.19 | -2.3 | -4.03 | -7.81 | -15.79 | -31.74 |
| 2 | -0.63 | -1.18 | -2.24 | -4.09 | -7.92 | -15.84 | -31.9 |
| 4 | -0.56 | -1.06 | -2.02 | -4.05 | -7.95 | -15.83 | -31.48 |
| 6 | -0.56 | -1.07 | -2.08 | -4.1 | -7.93 | -15.87 | -31.59 |
| 9 | -0.54 | -1.06 | -2.11 | -4.17 | -7.94 | -16.01 | -31.82 |
| 13 | -0.57 | -1.08 | -2.1 | -4.13 | -7.96 | -16.01 | -31.85 |
| 17 | -0.6 | -1.1 | -1.98 | -4.09 | -7.9 | -16.12 | -31.8 |
| 20 | -0.55 | -1.03 | -2 | -3.98 | -7.72 | -15.5 | -30.78 |
| 24 | -0.64 | -1.25 | -2.4 | -4.11 | -7.64 | -15.35 | -31.39 |
| 26 | -0.52 | -1.01 | -2.1 | -4.23 | -7.48 | -14.79 | -30.13 |
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
提供技术要求，工程师 1 个工作日内响应。
