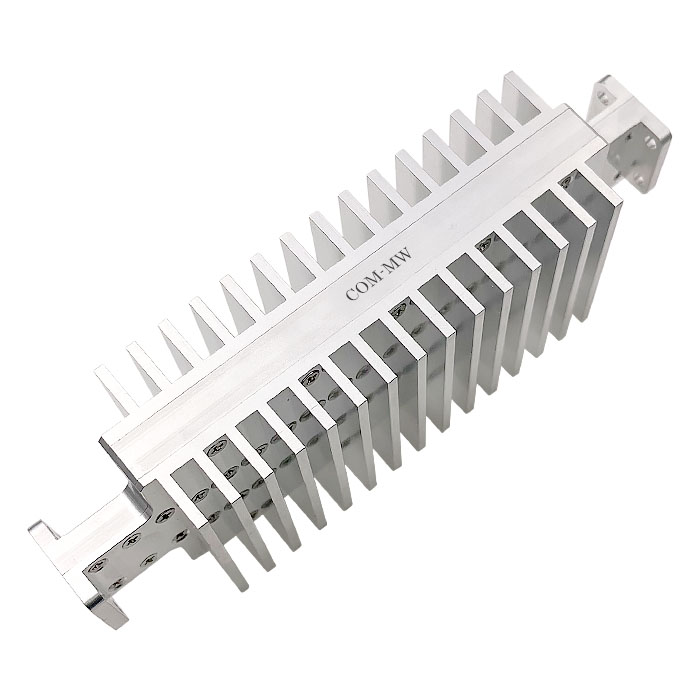

工作频率18~26GHz, 衰减度30dB, 功率容量50W, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 26 | GHz |
| 衰减度 | 28.5 | 30 | 30.5 | dB |
| 驻波比 | 1.3 |
| 功率容量 | 50W |
| 接口形式 | 波导口 |

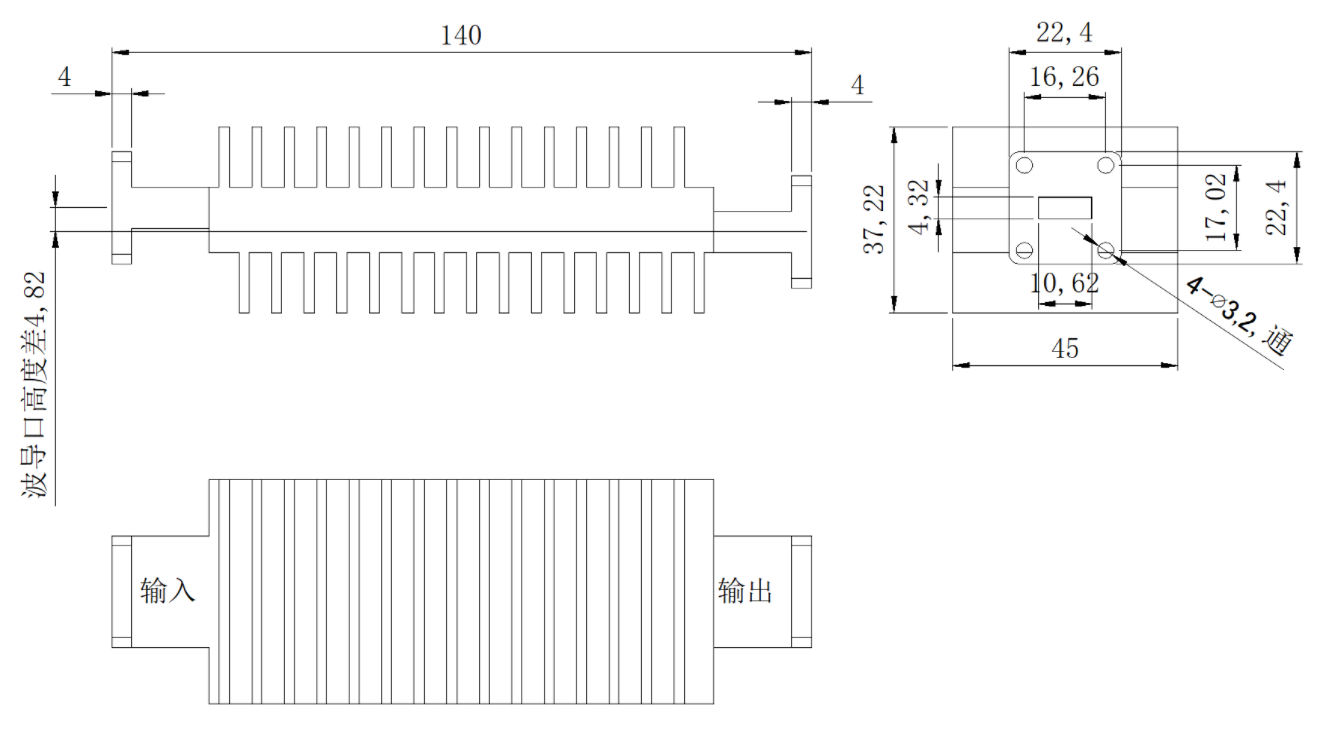

| 波导口型号 | BJ220 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 满功率下使用，建议外加风冷。 |

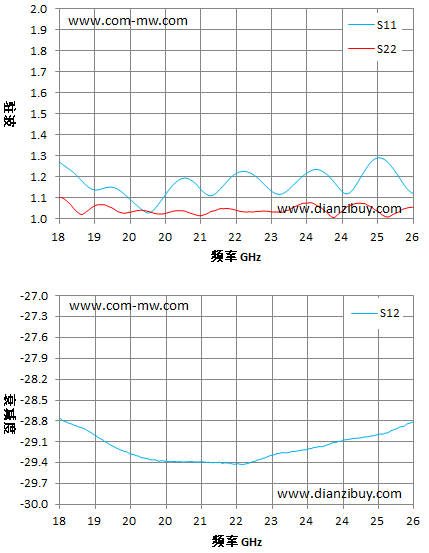

| 频率 GHz | S11 驻波 | S22 驻波 | S12 衰减度 |
|---|---|---|---|
| 18 | 1.27 | 1.1 | -28.76 |
| 19 | 1.15 | 1.07 | -29.09 |
| 19.5 | 1.15 | 1.07 | -29.09 |
| 20 | 1.03 | 1.04 | -29.34 |
| 20.5 | 1.03 | 1.04 | -29.34 |
| 21 | 1.18 | 1.03 | -29.38 |
| 21.5 | 1.18 | 1.03 | -29.38 |
| 22.5 | 1.22 | 1.04 | -29.41 |
| 23 | 1.12 | 1.03 | -29.26 |
| 23.5 | 1.12 | 1.03 | -29.26 |
| 24 | 1.22 | 1.04 | -29.15 |
| 24.5 | 1.22 | 1.04 | -29.15 |
| 25 | 1.26 | 1.06 | -29.02 |
| 25.5 | 1.26 | 1.06 | -29.02 |
| 26 | 1.12 | 1.06 | -28.82 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边；
