对数周期天线
工作频率500~1000MHz, 增益7.2dBi, 垂直极化,
- ZDS7-500-1000-704
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
对数周期天线是低频超宽带定向天线的首选天线形式，具有中等增益、工作频带宽、工作频段内性能一致性好等特性。适用于固定阵地、车载、舰载等载体平台，能够长期、稳定、可靠的工作对数周期天线是低频超宽带定向天线的首选天线形式，具有中等增益、工作频带宽、工作频段内性能一致性好等特性。适用于固定阵地、车载、舰载等载体平台，能够长期、稳定、可靠的工作。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 1000 | MHz |
| 增益 | 7.2 | dBi | ||
| 驻波比 | 2.5 |
其它参数
| 极化方式 | 垂直极化 |
| 外形尺寸 | 460*94*565mm |
| 估算重量 | 1.5Kg |

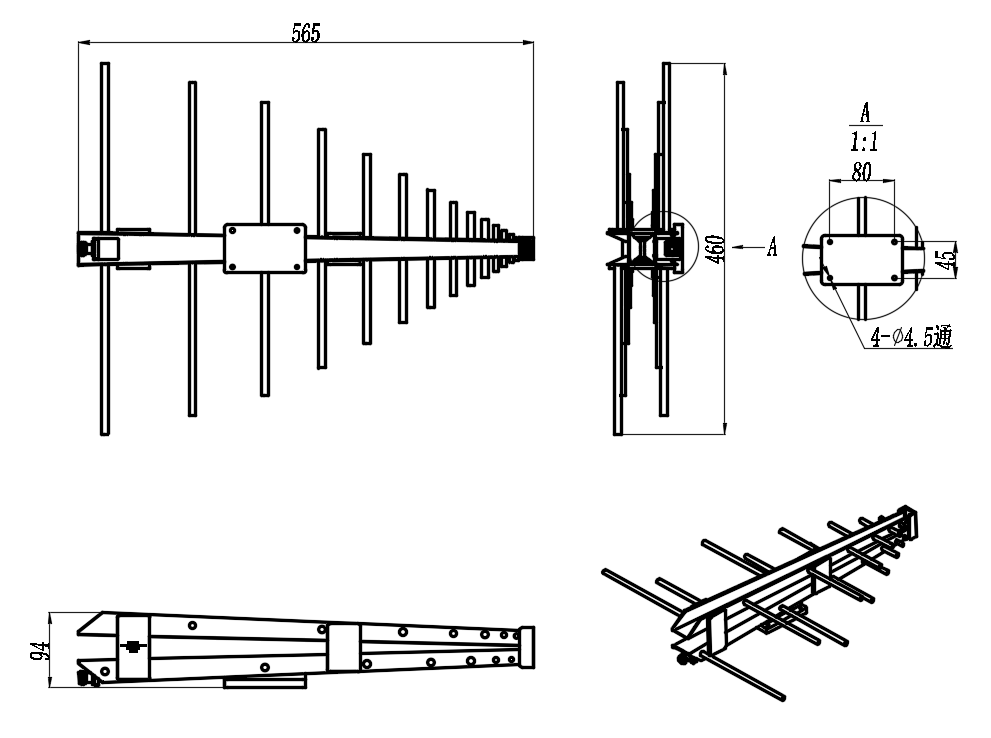

外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
2 、为保证天线性能，天线安装位置周边视线范围内应无
任何障碍物。并避 免与其他强电磁辐射体靠近；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时
应同时配有避雷设 施；
4 、天线含有电子元器件，请勿当普通垃圾随意丢弃。
