功率放大器
2000~2700MHz, 增益12dBm, P-1dB功率30dBm, N
- DPA8-2000-2700-3639
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2000 | ~ | 2700 | MHz |
| 增益 | 12 | dBm | ||
| P-1dB功率 | 30 | 32 | dBm | |
| 增益平坦度 | ±1 | dB | ||
| 输入驻波比 | 2 | |||
| 输出驻波比 | 2.5 | |||
| 最大输入功率 | 27 | dBm | ||
| OIP3 | 36 | dBm |
其它参数
| 接口形式 | N -JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +9-28V |
| 功耗 | 15W |
| 工作温度 | -40~+60℃设计保证 |
| 其它 | LEMO 两芯供电 |
指示灯定义
| 状态 | 定义 | 备注 |
| 绿灯 | 供电及输出功率正常 | / |
| 红灯 | 供电/输出功率异常 | / |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT |
| GHz | VSWR | VSWR | dB | dBm | dBm |
| 1000 | 1.35 | 9.6 | -33 | -9 | -8.2 |
| 1143 | 1.3 | 7.84 | -23.48 | 1.5 | 2.02 |
| 1286 | 1.28 | 5.76 | -14.02 | 10.78 | 11.5 |
| 1429 | 1.24 | 3.65 | -5.48 | 20.04 | 20.5 |
| 1571 | 1.23 | 1.96 | 2.23 | 25.8 | 26.3 |
| 1714 | 1.2 | 1.17 | 8.76 | 27.9 | 28.98 |
| 1857 | 1.16 | 1.53 | 13.27 | 29.3 | 30.5 |
| 2000 | 1.11 | 1.86 | 15.24 | 30 | 30.9 |
| 2143 | 1.11 | 1.91 | 15.19 | 30.11 | 31 |
| 2286 | 1.12 | 1.73 | 14.56 | 30.09 | 30.83 |
| 2429 | 1.14 | 1.54 | 14.35 | 30.01 | 30.7 |
| 2571 | 1.16 | 1.48 | 14.15 | 30.27 | 30.77 |
| 2714 | 1.18 | 1.51 | 14.08 | 30.51 | 30.82 |
| 2857 | 1.18 | 1.58 | 14 | 30.92 | 31.07 |
| 3000 | 1.18 | 1.68 | 13.82 | 30.7 | 31.2 |

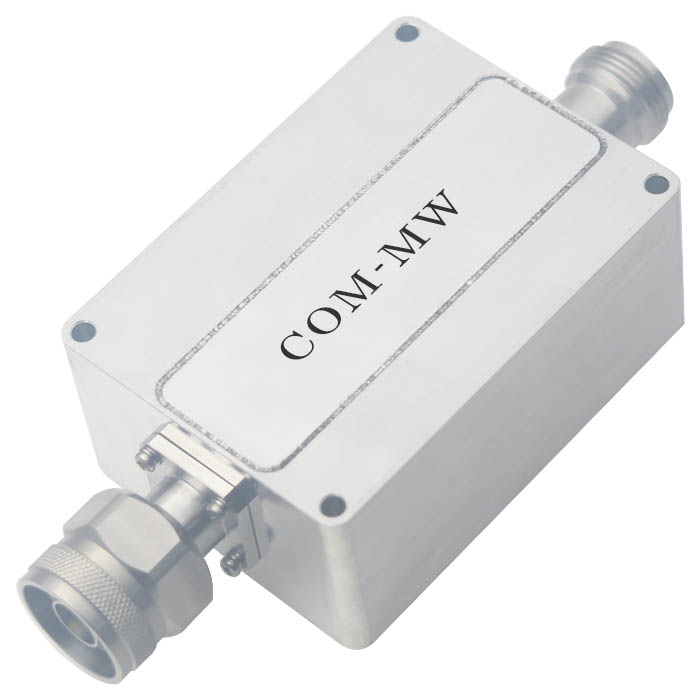

参考实物图

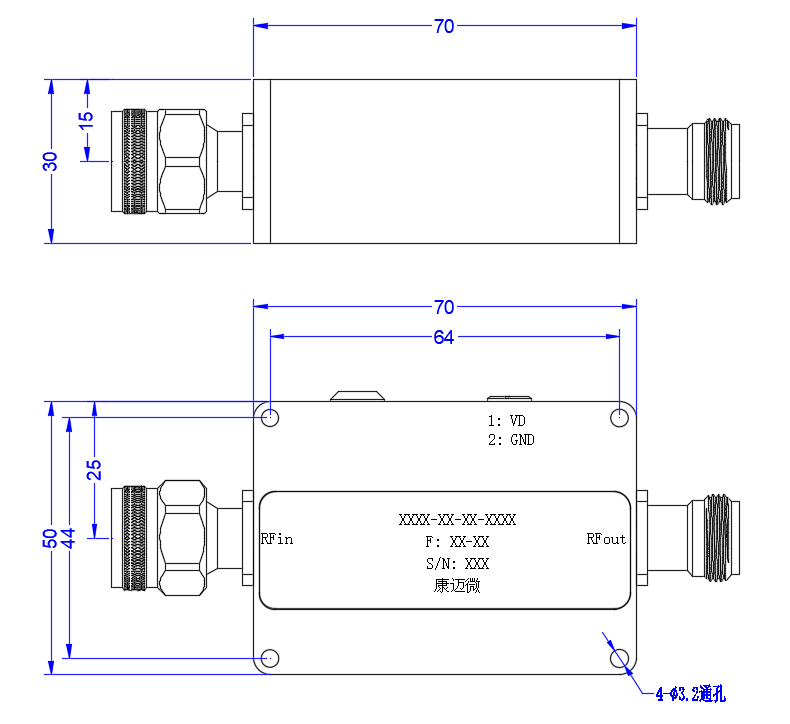

外形结构图

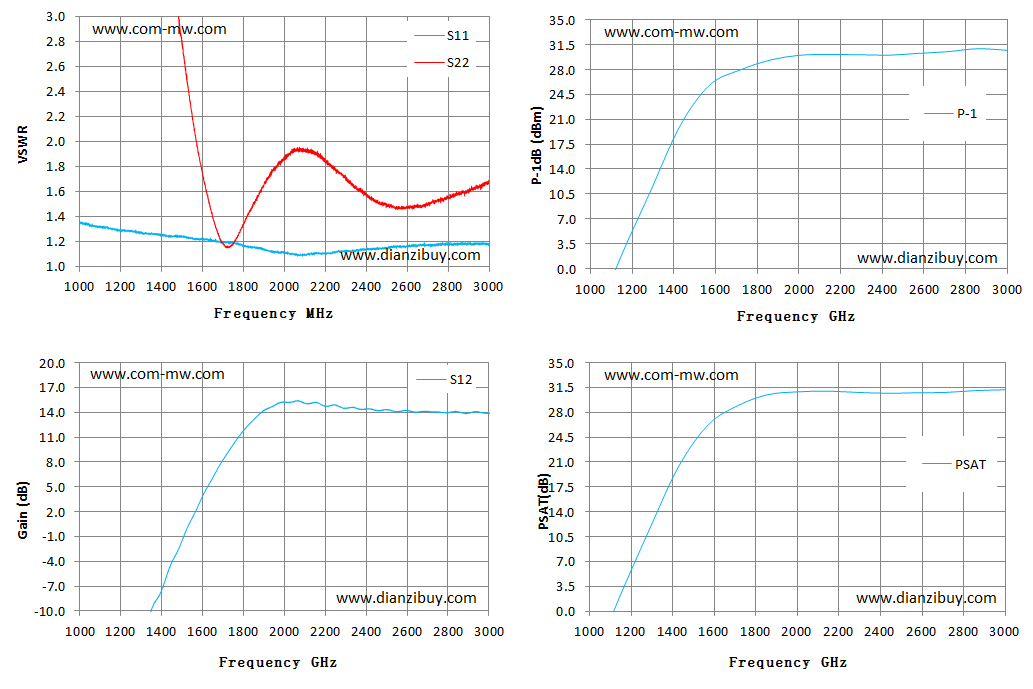

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
