产品
双工器
通带频率一 1980~2010MHz,通带频率二 2170~2200MHz,SMA
- ZCB4-C1980-2200-621
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1980 | ~ | 2010 | MHz |
| 通带频率二 | / | / | 2170 | ~ | 2200 | MHz |
| 通带一损耗 | / | / | 1 | dB | ||
| 通带二损耗 | / | / | 1 | dB | ||
| 通带波动 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | 1940&2050 | MHz≥ | 45 | dB | ||
| 通带一抑制度 | 1895&2095 | MHz≥ | 75 | dB | ||
| 通带一抑制度 | 1870&2120 | MHz≥ | 85 | dB | ||
| 通带一抑制度 | 2170-2200 | MHz≥ | 80 | dB | ||
| 通带二抑制度 | 2130&2240 | MHz≥ | 45 | dB | ||
| 通带二抑制度 | 2085&2285 | MHz≥ | 75 | dB | ||
| 通带二抑制度 | 2060&2310 | MHz≥ | 85 | dB | ||
| 通带二抑制度 | 1980-2010 | MHz≥ | 80 | dB |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |

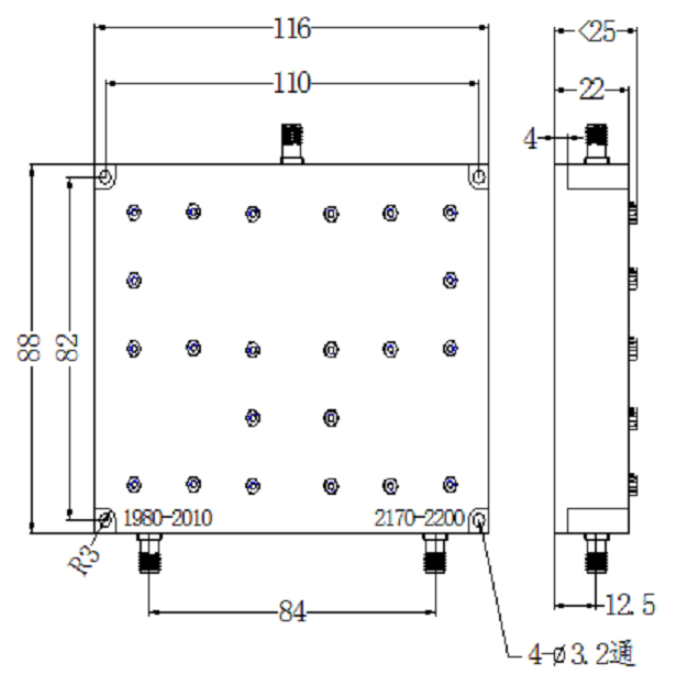

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
