电桥
2~4GHz, 60W, 90°电桥, 表面贴装, 工业级, 替代11306-3S
- B0370
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 4 | GHz |
| 插入损耗 | 0.35 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | ±0.55 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 60W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代11306-3S |
端口定义
| 输入端口 | 1 |
| 输出端口 | 3（0°） |
| 输出端口 | 4（+90°） |
| 隔离端口 | 2 |
| 接地端口 | 底部接地 |

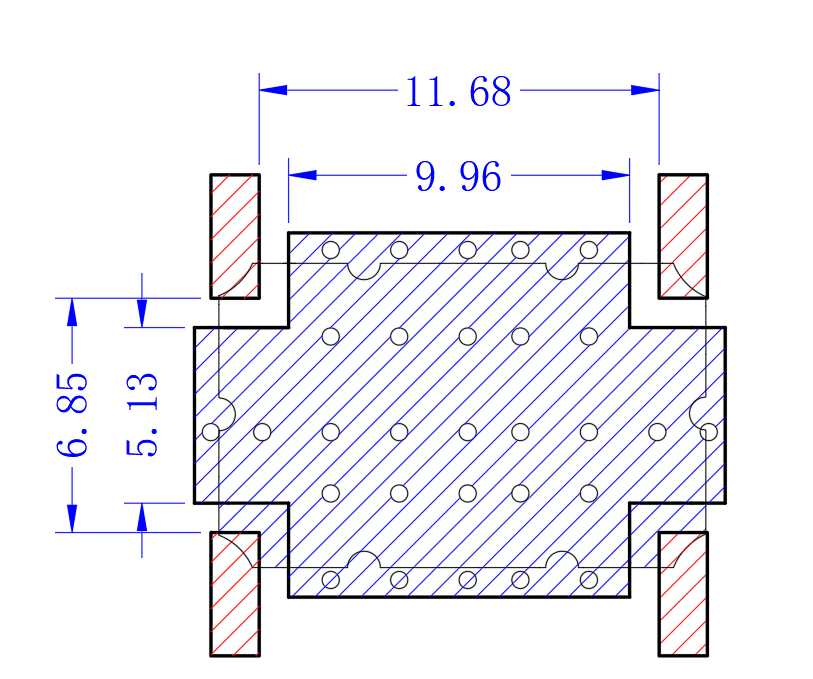

建议PCB布局图

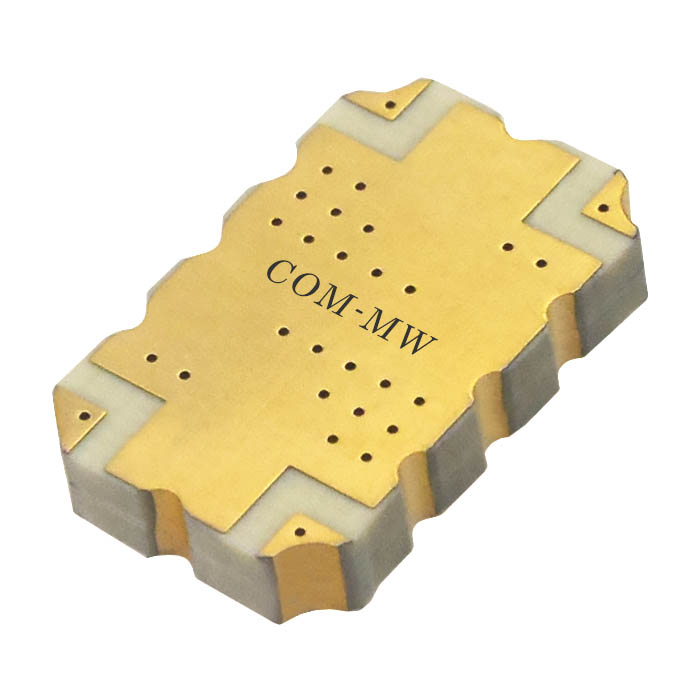

参考实物图
外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
