产品
功分器
0.5~40GHz, 5W, 2路, 0°, 2.92-F
- ZPD9-2M0.5-40G-1852
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.5 | ~ | 40 | GHz |
| 插入损耗 | 6.4 | dB | ||
| 隔离度 | 8 | dB@0.5-0.9GHz | ||
| 隔离度 | 14 | dB@0.9-40GHz | ||
| 输入驻波比 | 1.8 | @0.5-40GHz | ||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 5W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.5 | 1.59 | -3.45 | -3.43 | 0.14 | -9.83 |
| 3.68 | 1.23 | -3.5 | -3.5 | -0.05 | -24.98 |
| 6.86 | 1.14 | -3.87 | -3.88 | 0.03 | -32.8 |
| 10.04 | 1.1 | -4.22 | -4.22 | 0.4 | -29.56 |
| 13.21 | 1.19 | -4.56 | -4.54 | 0.5 | -25.77 |
| 16.39 | 1.15 | -4.68 | -4.66 | 0.62 | -24.1 |
| 19.57 | 1.14 | -4.93 | -4.89 | 0.9 | -24.62 |
| 22.75 | 1.15 | -5.15 | -5.11 | 0.74 | -38.24 |
| 25.93 | 1.15 | -5.27 | -5.31 | 0.28 | -28.22 |
| 29.11 | 1.35 | -5.74 | -5.74 | 1.71 | -21.53 |
| 32.29 | 1.36 | -5.51 | -5.54 | 2.39 | -22.71 |
| 35.46 | 1.33 | -6.13 | -6.02 | 2.92 | -22.52 |
| 38.64 | 1.23 | -6.36 | -6.17 | 3.43 | -26.34 |
| 41.82 | 1.43 | -7.25 | -6.54 | 1.62 | -21.41 |
| 45 | 1.4 | -7.55 | -7.14 | -1.2 | -28.41 |

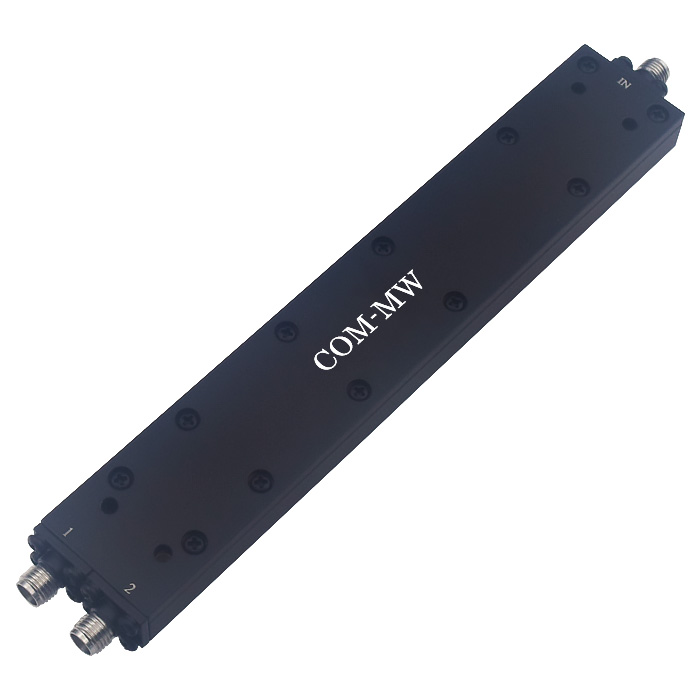

参考实物图

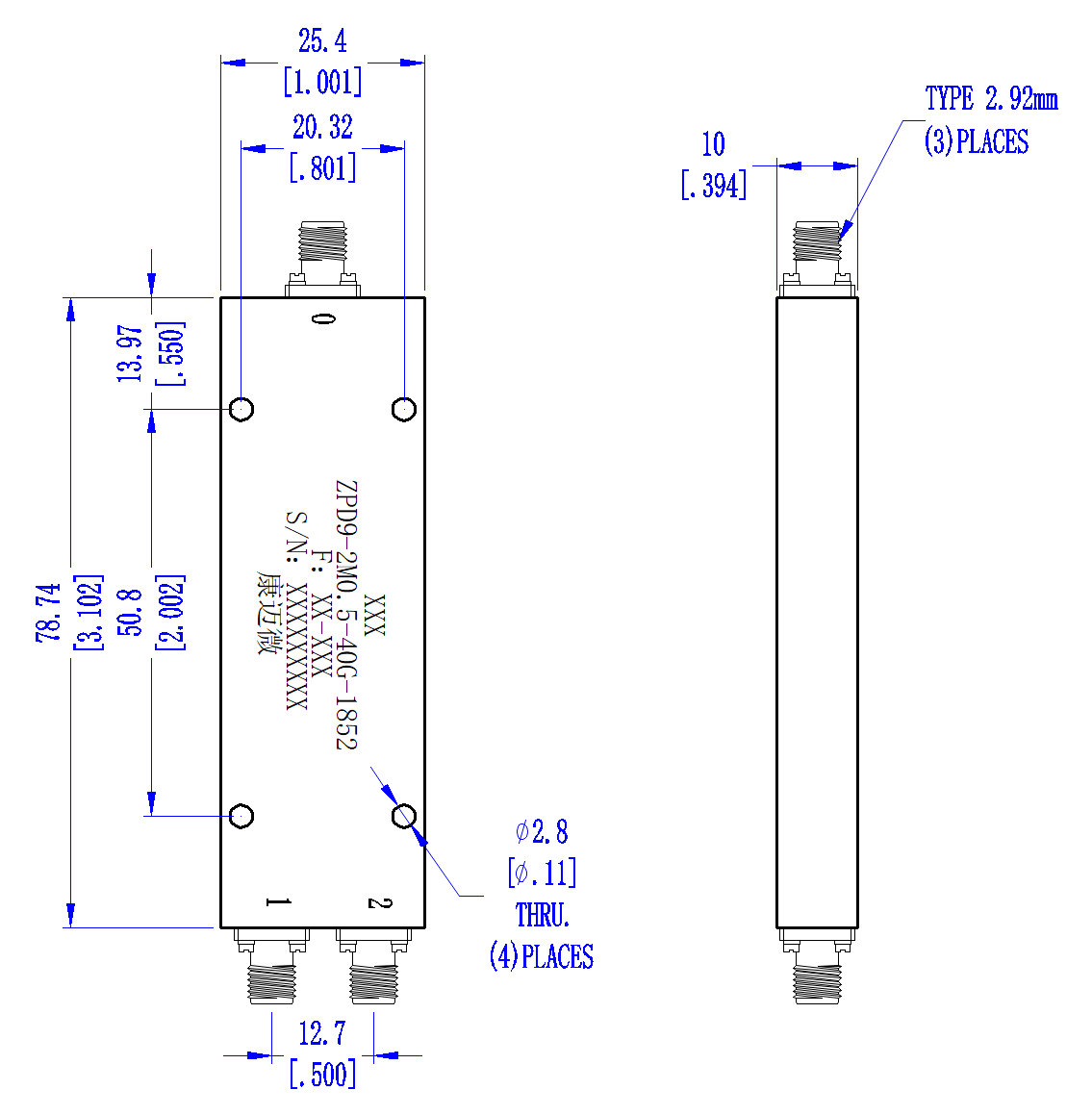

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
