滤波器缩略图

滤波器

通带频率 3~6GHz,DC-2.5GHz≥30dBc,7-9GHz≥60dBc,SMA

  • ZBF4-C4.5-3G-1217
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

主要参数

参数频率/最小典型最大单位
通带频率//3~6GHz
通带损耗//0.6dB
带外抑制DC-2.5GHz≥30dBc
带外抑制7-9GHz≥60dBc
带外抑制9-10GHz≥75dBc
通带驻波//1.7

其它参数

接口形式SMA-K
阻抗50Ω
表面镀银
功率容量100W设计保证
工作温度-40~+70℃设计保证

功能示意图

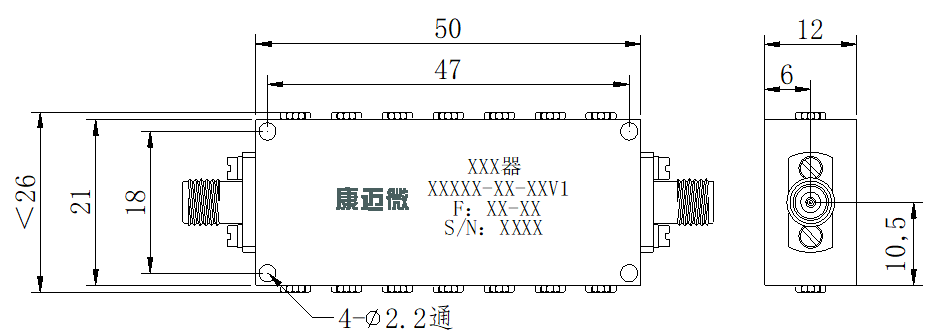

外形结构图(mm)

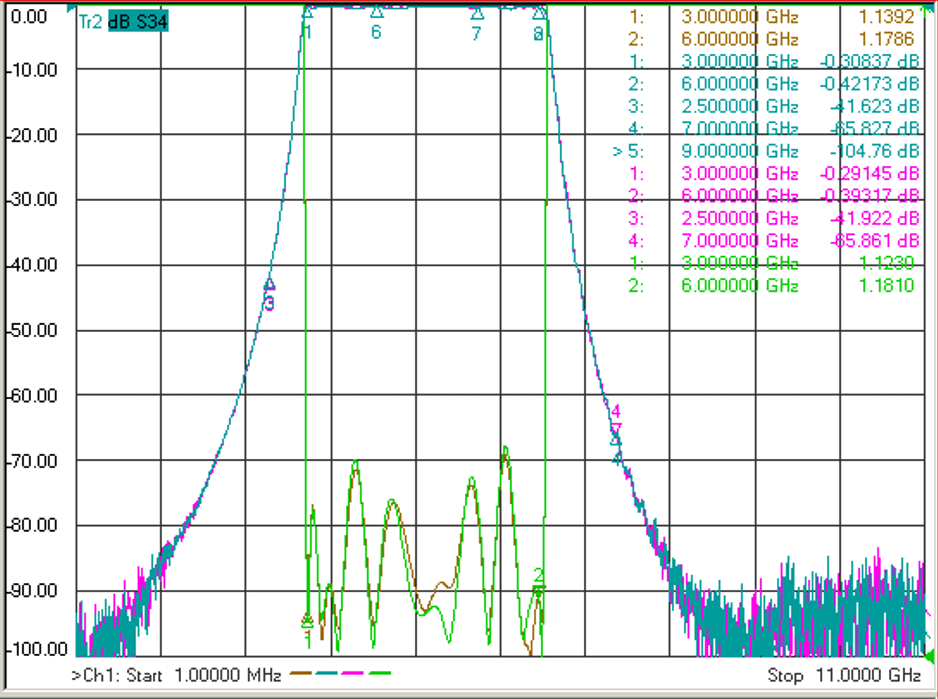

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
