18~40GHz, 增益50dB, 噪声系数4dB, P-1dB功率15dBm, 2.92
宽带,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 18 | ~ | 40 | GHz |
增益 | 50 | dB | ||
增益平坦度 | ±2.5 | dB | ||
噪声系数 | 3.5 | 4 | dB | |
驻波比 | 2 | 2.5 | ||
P-1dB功率 | 15 | dBm |
接口形式 | 2.92-K可拆0.3mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -30~+70℃设计保证 |

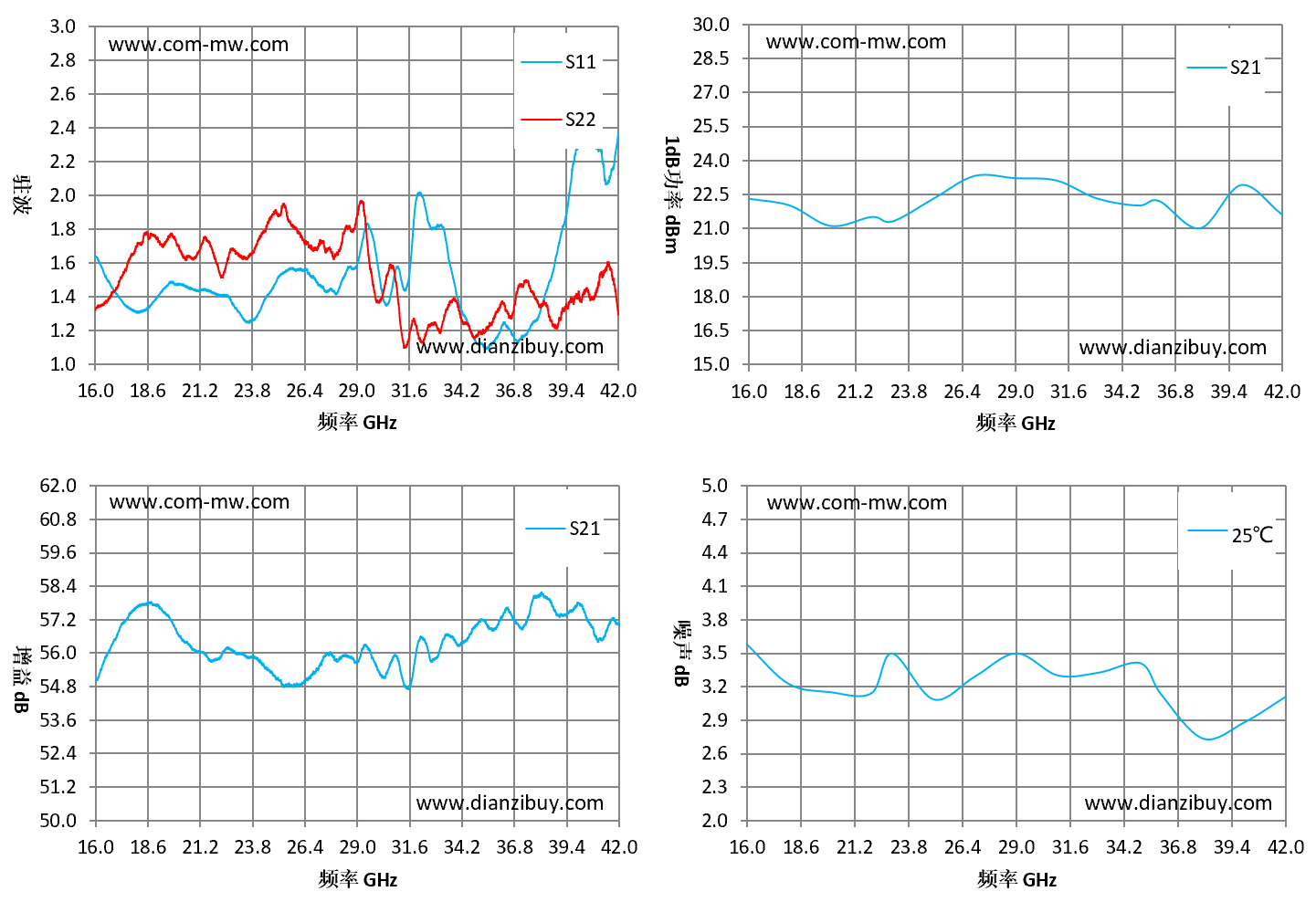

频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm | 25℃ 噪声 dB |
16 | 1.64 | 1.32 | 54.99 | 22.3 | 3.58 |
18 | 1.31 | 1.68 | 57.62 | 22 | 3.23 |
20 | 1.47 | 1.74 | 56.81 | 21.1 | 3.16 |
22 | 1.42 | 1.62 | 55.78 | 21.5 | 3.14 |
23 | 1.33 | 1.66 | 55.99 | 21.3 | 3.5 |
25 | 1.49 | 1.91 | 55.07 | 22.3 | 3.09 |
27 | 1.49 | 1.68 | 55.44 | 23.3 | 3.3 |
29 | 1.58 | 1.87 | 55.7 | 23.2 | 3.5 |
31 | 1.57 | 1.46 | 55.81 | 23.1 | 3.3 |
33 | 1.82 | 1.22 | 55.89 | 22.3 | 3.33 |
35 | 1.12 | 1.17 | 57.09 | 22 | 3.41 |
36 | 1.16 | 1.31 | 57.01 | 22.2 | 3.13 |
38 | 1.27 | 1.37 | 58.01 | 21 | 2.74 |
40 | 2.29 | 1.4 | 57.78 | 22.9 | 2.88 |
42 | 2.37 | 1.29 | 57.01 | 21.6 | 3.11 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
