隔离器
工作频率350~420MHz, 通过功率100W, SMA
- DG9-350-420-1655
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 350 | ~ | 420 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
环境要求
| 通过功率 | 100W |
| 耐反射功率 | 30W |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 320 | 1.44 | -0.56 | -17.9 | 1.61 |
| 329 | 1.24 | -0.38 | -22.6 | 1.41 |
| 337 | 1.12 | -0.3 | -30.21 | 1.29 |
| 346 | 1.07 | -0.26 | -39.44 | 1.2 |
| 354 | 1.11 | -0.27 | -27.92 | 1.17 |
| 363 | 1.16 | -0.29 | -23.84 | 1.16 |
| 371 | 1.19 | -0.31 | -22.2 | 1.16 |
| 380 | 1.21 | -0.33 | -21.56 | 1.16 |
| 389 | 1.19 | -0.34 | -21.94 | 1.14 |
| 397 | 1.15 | -0.34 | -23.11 | 1.11 |
| 406 | 1.08 | -0.33 | -24.94 | 1.08 |
| 414 | 1.03 | -0.35 | -24.61 | 1.09 |
| 423 | 1.13 | -0.41 | -20.52 | 1.18 |
| 431 | 1.28 | -0.54 | -16.74 | 1.31 |
| 440 | 1.55 | -0.85 | -13.42 | 1.56 |

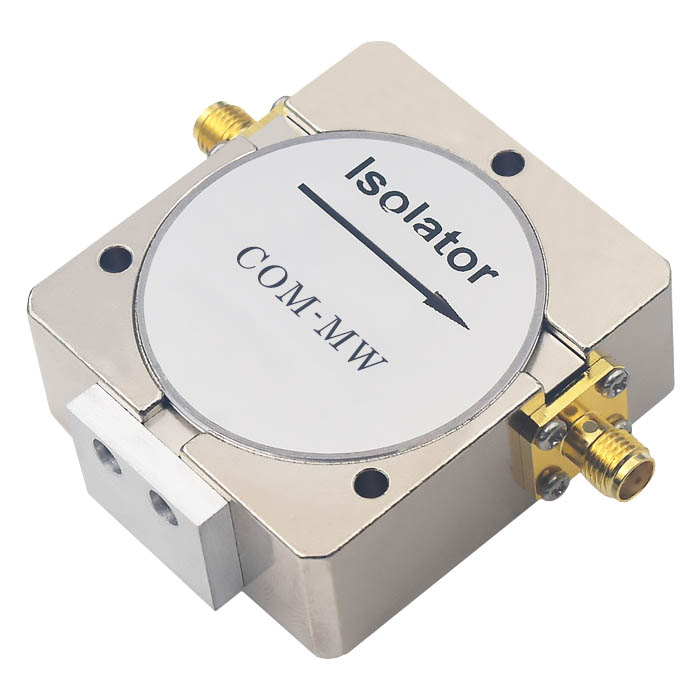

参考实物图
外形结构图（mm）

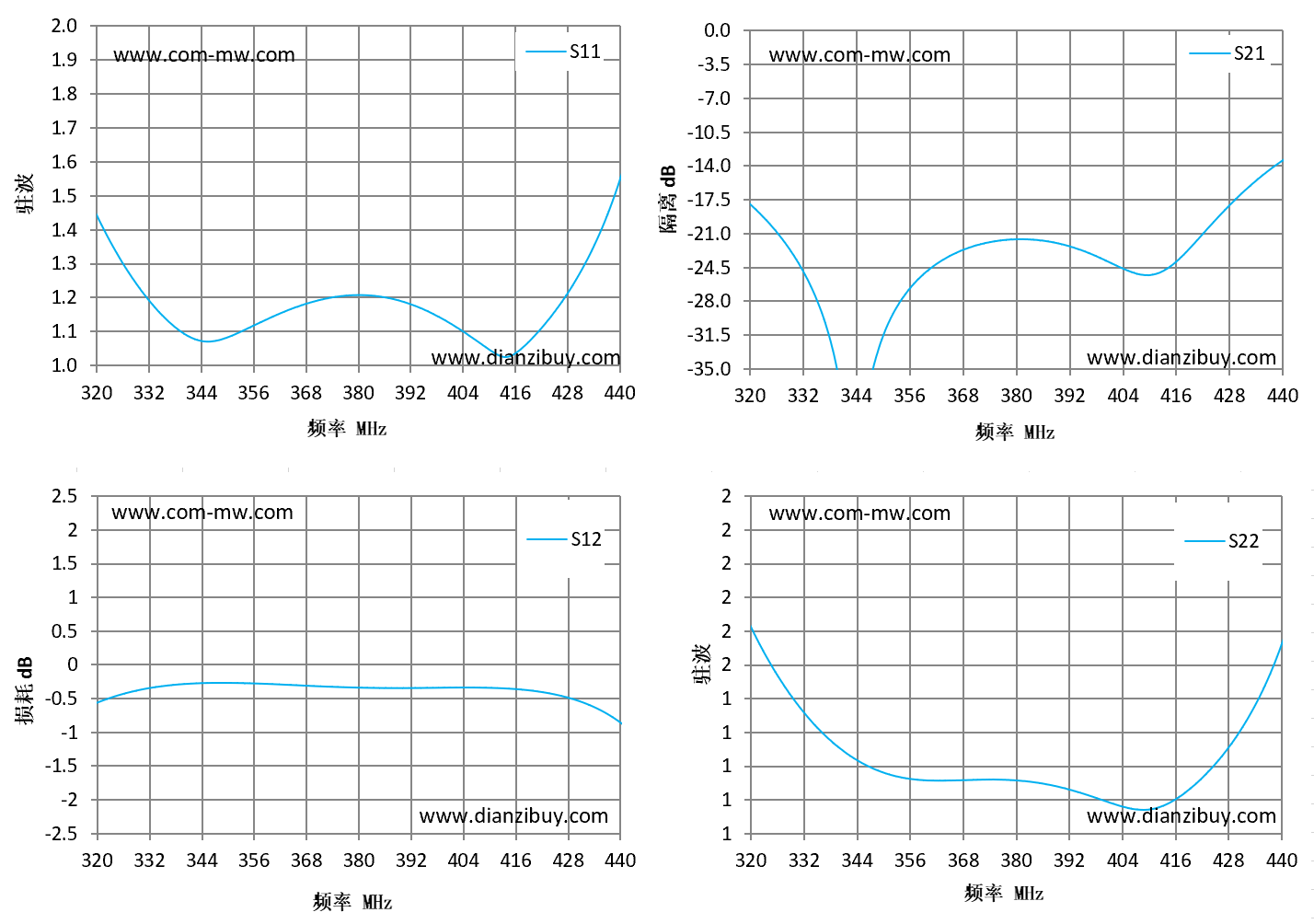

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
