2~21GHz, 单刀四掷 , 反射式, 1us, 2.92
- DSW8-4R2-21G-3572
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 21 | GHz |
| 插入损耗 | 5 | dB | ||
| 隔离度 | 55 | dB | ||
| 驻波比 | 1.8 | 2 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 1us |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 50mA单路 |
| 工作温度 | -40~+85℃设计保证 |
真值表（1=+3.3V,0=0V）
| J0-J1 | J0-J2 | J0-J3 | J0-J4 | |
| C1 | 0 | 1 | 1 | 1 |
| C2 | 0 | 0 | 1 | 1 |
| C3 | 1 | 0 | 1 | 1 |
| C4 | 1 | 1 | 0 | 1 |
| C5 | 1 | 1 | 1 | 0 |
| C6 | 1 | 1 | 0 | 0 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1,J2,J3,J4 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S15 损耗 dB | S12 隔离 dB |
|---|---|---|---|---|---|---|
| 1 | 1.51 | -2.39 | -2.65 | -2.38 | -2.42 | -62.81 |
| 2.5 | 1.12 | -1.81 | -1.87 | -1.74 | -1.77 | -61.89 |
| 4 | 1.24 | -1.8 | -1.89 | -1.81 | -1.84 | -63.09 |
| 5.5 | 1.17 | -1.78 | -1.8 | -1.76 | -1.81 | -64.3 |
| 7 | 1.1 | -1.91 | -1.96 | -1.9 | -1.97 | -64.95 |
| 8.5 | 1.19 | -1.98 | -2.11 | -2.09 | -2.19 | -65.72 |
| 10 | 1.13 | -2.2 | -2.22 | -2.2 | -2.16 | -65.41 |
| 11.5 | 1.11 | -2.55 | -2.66 | -2.89 | -2.84 | -66.06 |
| 13 | 1.42 | -2.9 | -2.87 | -2.65 | -2.67 | -65.58 |
| 14.5 | 1.14 | -2.97 | -3.02 | -2.99 | -3.03 | -62.44 |
| 16 | 1.49 | -3.23 | -3.24 | -3.11 | -3.25 | -57.59 |
| 17.5 | 1.09 | -3.27 | -3.31 | -3.56 | -3.72 | -63.27 |
| 19 | 1.46 | -3.38 | -3.42 | -3.34 | -3.34 | -69.9 |
| 20.5 | 1.64 | -3.67 | -3.76 | -3.62 | -3.55 | -70.66 |
| 22 | 1.49 | -3.96 | -4.05 | -4.47 | -4.35 | -71.17 |

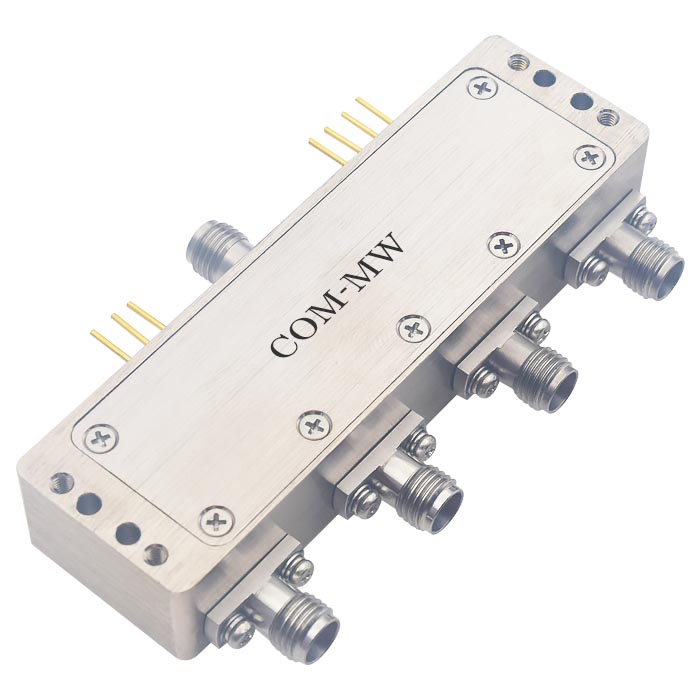

参考实物图

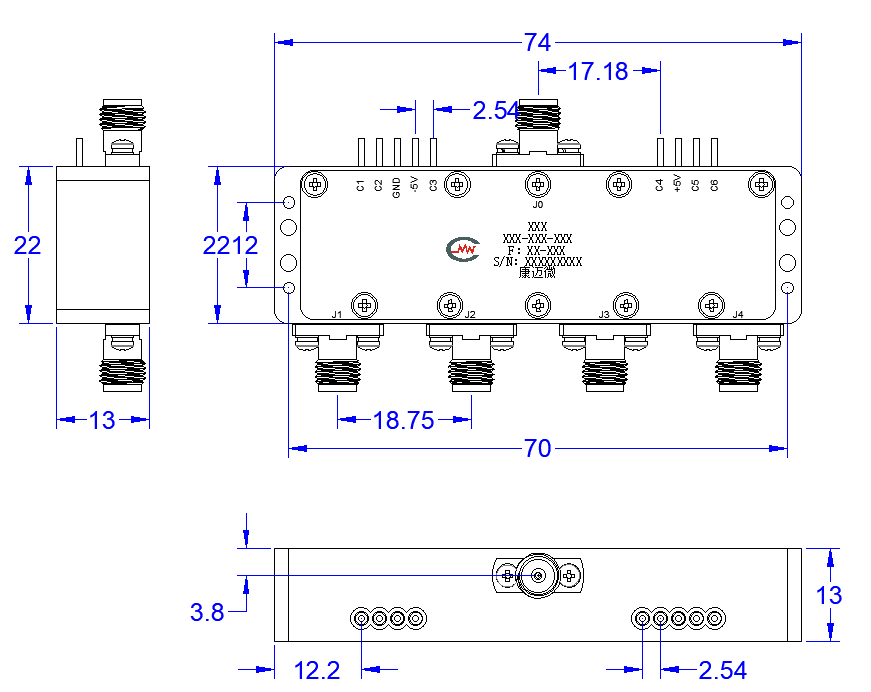

外形结构图（mm）

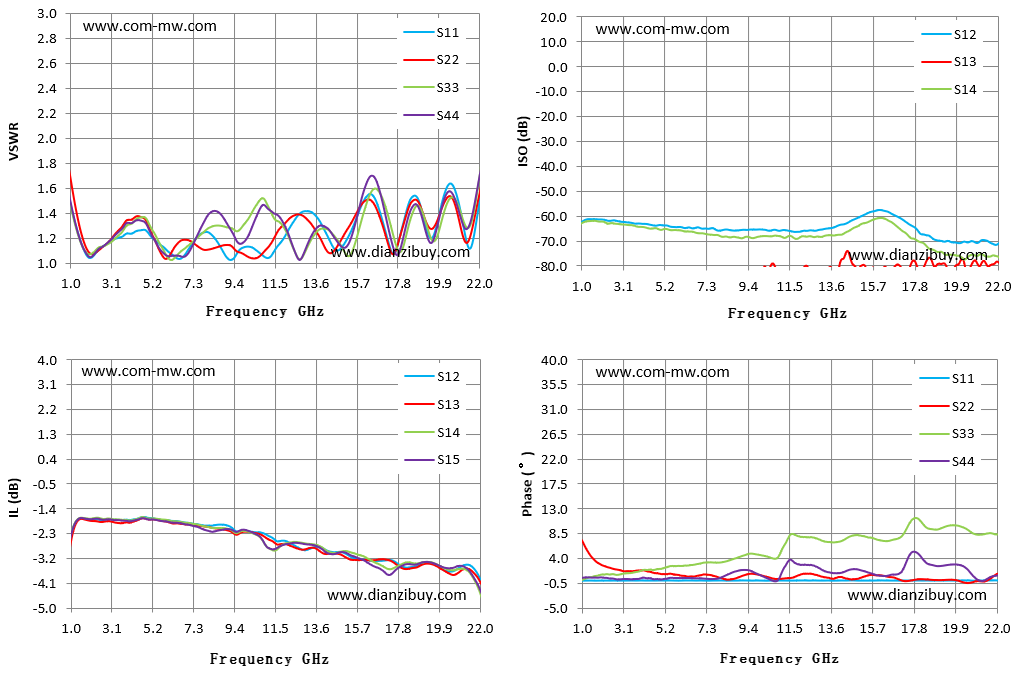

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
