滤波器
通带频率 315~325MHz,DC-305MHz≥40dB,335~1400MHz≥40dB,SMA-K
- ZBF6-C320-10-4144
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 315 | ~ | 325 | MHz |
| 通带损耗 | / | / | 0.75 | dB | ||
| 带外抑制 | DC-305 | MHz≥ | 40 | dB | ||
| 带外抑制 | 335~1400 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.2 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S21 损耗 dB | S12 时延 ns |
| 295 | 213.65 | -66.58 | -0.2 |
| 299 | 290.24 | -59.02 | -0.19 |
| 302 | 634.71 | -51.89 | -0.04 |
| 306 | 304.82 | -37.89 | 0.01 |
| 309 | 72.71 | -23.7 | 0.05 |
| 313 | 1.41 | -1.13 | 0.16 |
| 316 | 1.05 | -0.59 | 0.1 |
| 320 | 1.08 | -0.53 | 0.09 |
| 324 | 1.08 | -0.62 | 0.11 |
| 327 | 1.57 | -1.4 | 0.18 |
| 331 | 104.49 | -26.98 | 0.04 |
| 334 | 4439.88 | -42.1 | 0.1 |
| 338 | 322.75 | -56.59 | 0.16 |
| 341 | 229.03 | -66.79 | -0.41 |
| 345 | 204.17 | -79.55 | 2.58 |

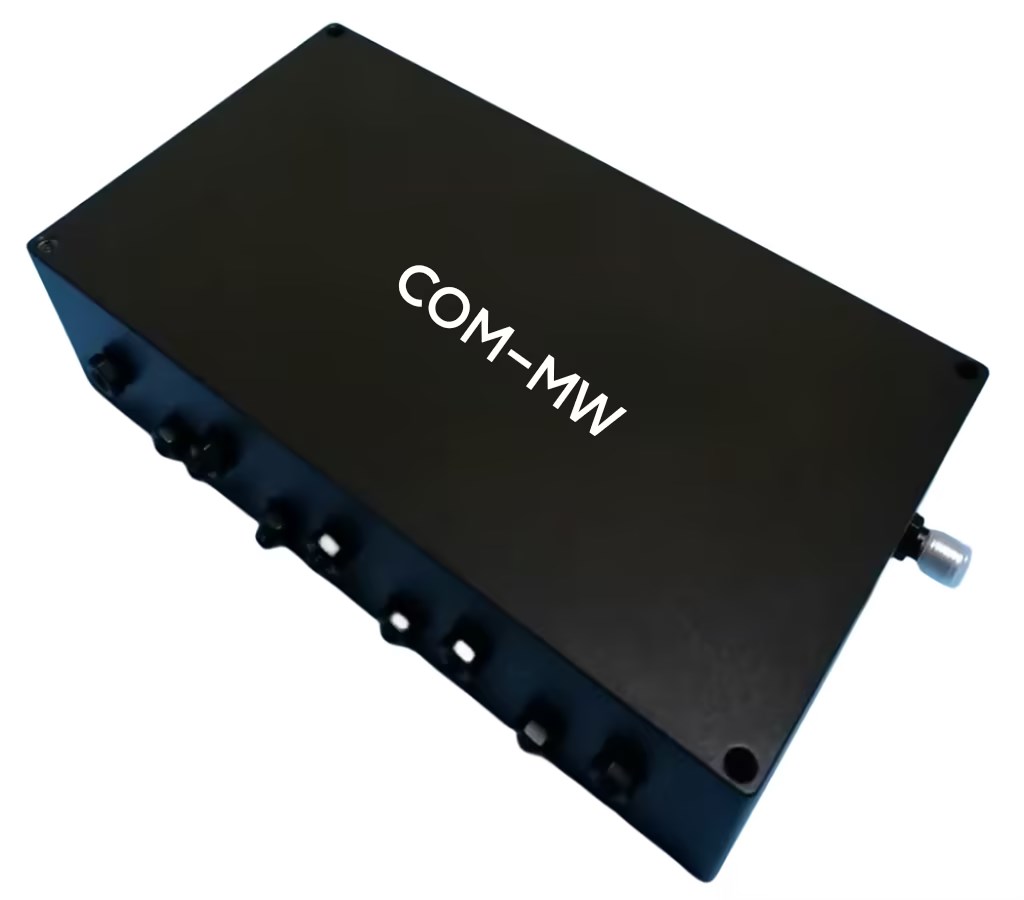

参考实物图

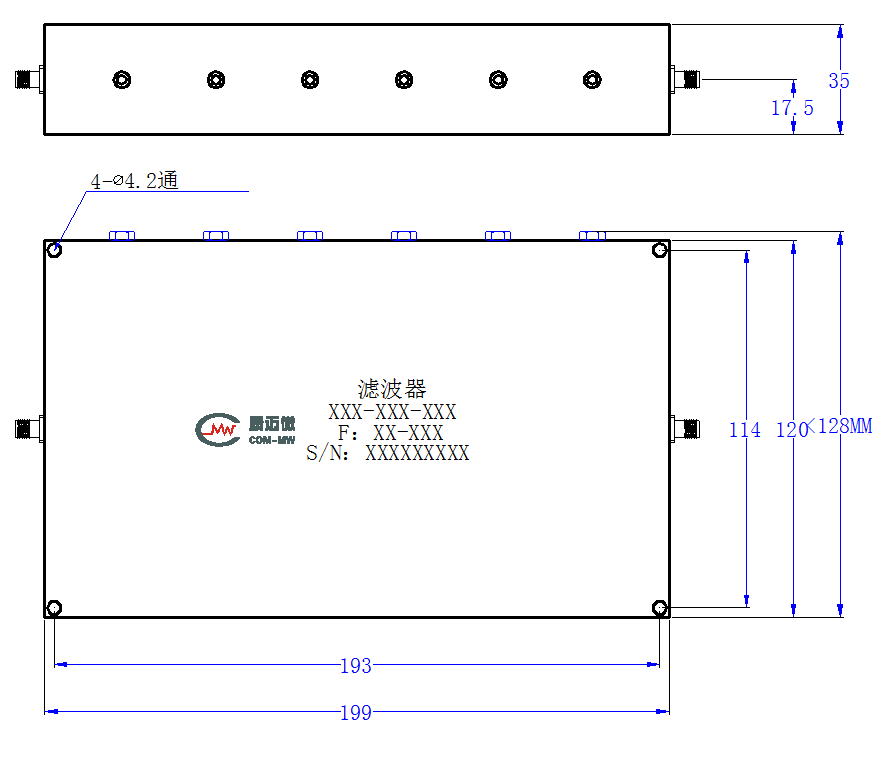

外形结构图（mm）

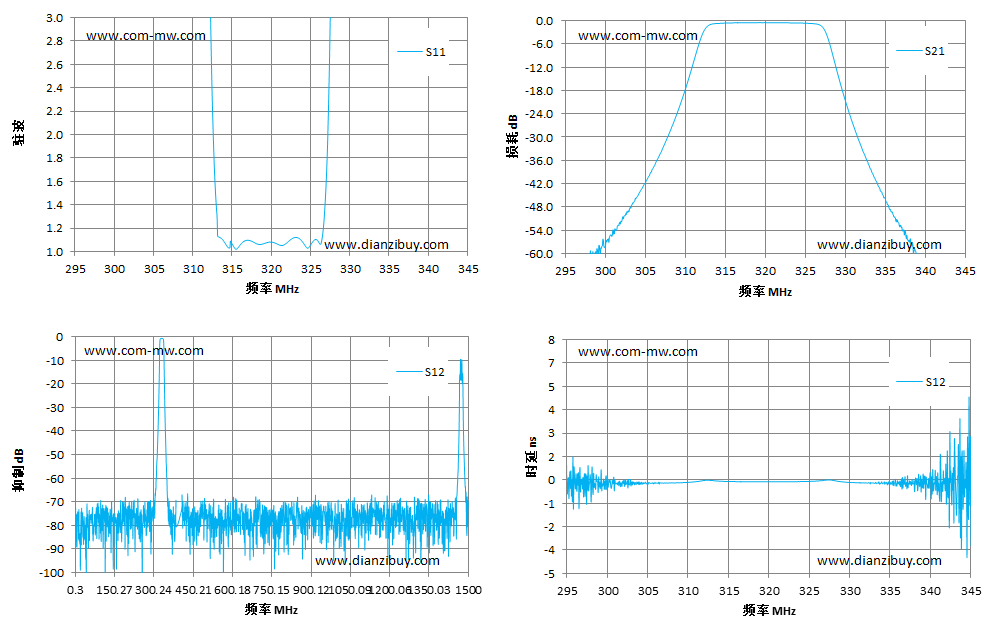

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
