26.3~40GHz, 耦合度10dB, BJ320, 100W
- ZDC8-10W26.3-40G-2324
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 26.3 | ~ | 40 | GHz |
| 插入损耗 | 0.35 | dB | ||
| 耦合度 | 8.5 | 10 | 11.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 耦合端口 | SMA-K |
| 波导口型号 | BJ320 |
| 表面 | 镀银 |
| 功率容量 | 100W设计保证(信号只能由IN入) |
| 外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 其它 | 27.5G-30G耦合平坦度±0.4dB， 插损不包含分配损耗0.46dB |
端口定义
| 输入端口 | IN | (FBM320） |
| 输出端口 | OUT | (FBP320) |
| 耦合端口 | -10dB | （2.92mm-K） |
典型测试数据
| 频率 GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S23 耦合 dB | S13 方向性 dB |
|---|---|---|---|---|---|
| 26.2 | 1.03 | 1.09 | -0.6 | -9.89 | -23.29 |
| 27.19 | 1.02 | 1.11 | -0.53 | -10.17 | -37.43 |
| 28.17 | 1.06 | 1.05 | -0.53 | -10.42 | -36.95 |
| 29.16 | 1.04 | 1.15 | -0.55 | -10.62 | -38.25 |
| 30.14 | 1.07 | 1.16 | -0.53 | -10.73 | -43.56 |
| 31.13 | 1 | 1.12 | -0.54 | -10.78 | -36.12 |
| 32.11 | 1.07 | 1.17 | -0.53 | -10.82 | -32.61 |
| 33.1 | 1.03 | 1.19 | -0.51 | -10.8 | -33.24 |
| 34.09 | 1.05 | 1.09 | -0.58 | -10.68 | -28.11 |
| 35.07 | 1.05 | 1.04 | -0.42 | -10.5 | -27.29 |
| 36.06 | 1.06 | 1.12 | -0.52 | -10.49 | -23.29 |
| 37.04 | 1.06 | 1.14 | -0.55 | -10.38 | -23.6 |
| 38.03 | 1.04 | 1.12 | -0.64 | -10.2 | -25.71 |
| 39.01 | 1.03 | 1.2 | -0.5 | -9.85 | -24.01 |
| 40 | 1.03 | 1.28 | -0.62 | -9.84 | -24.71 |

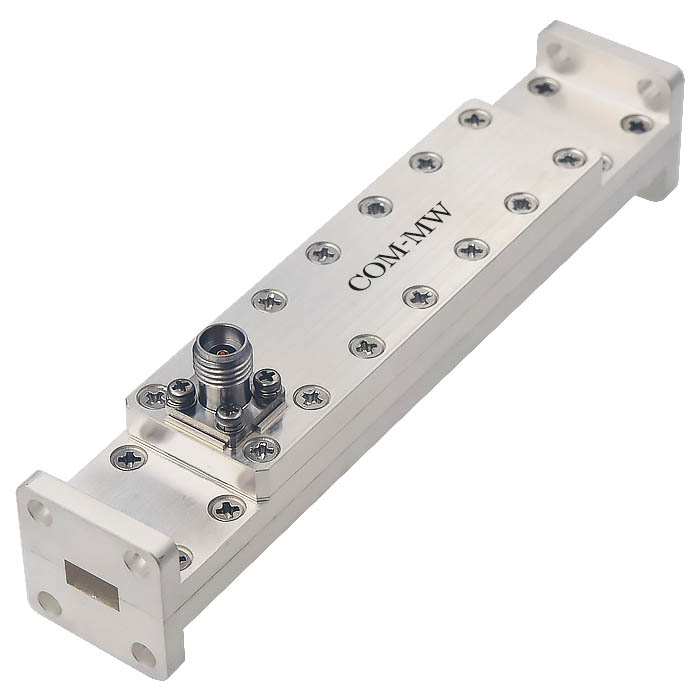

参考实物图

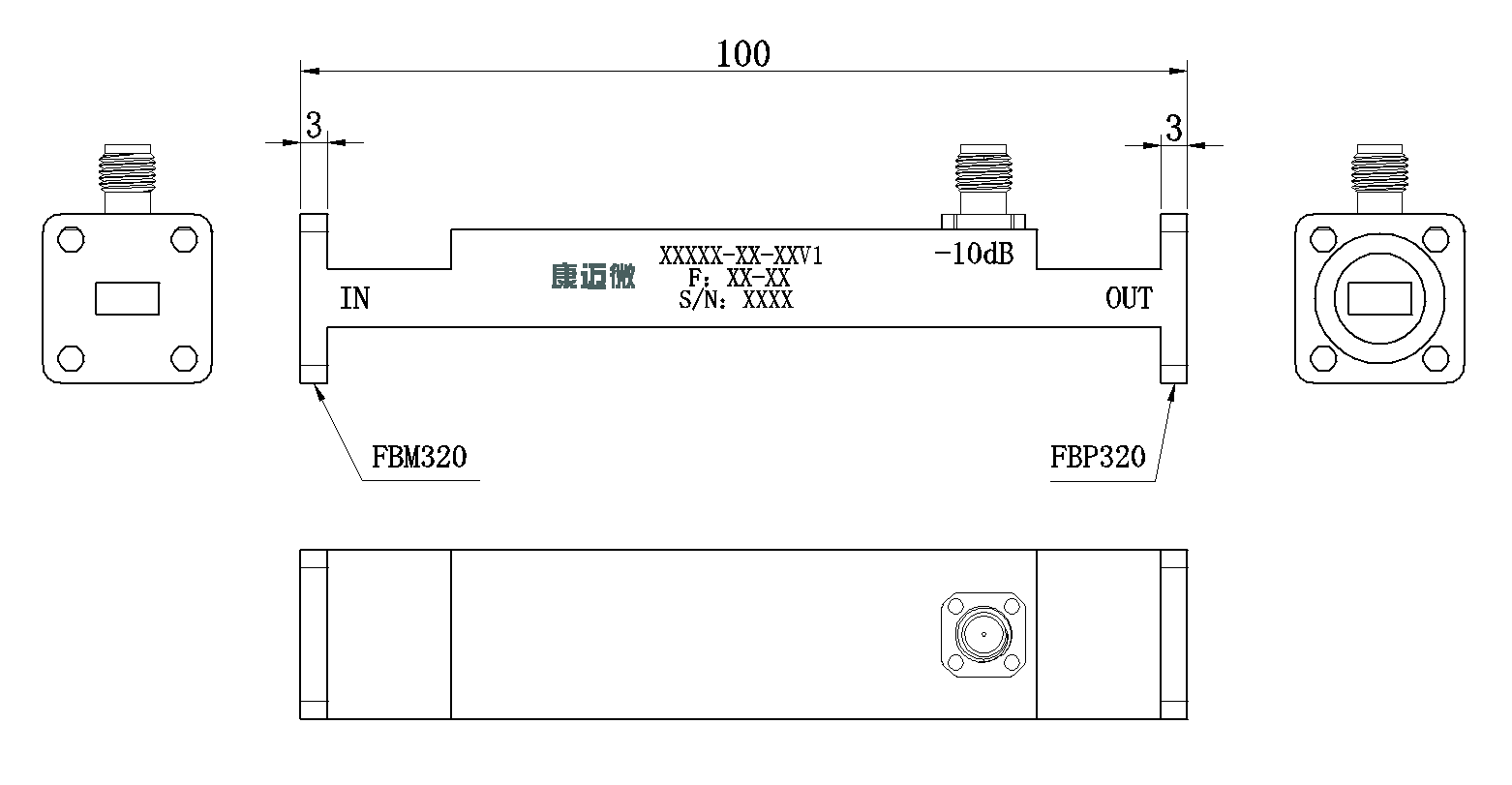

外形结构图（mm）

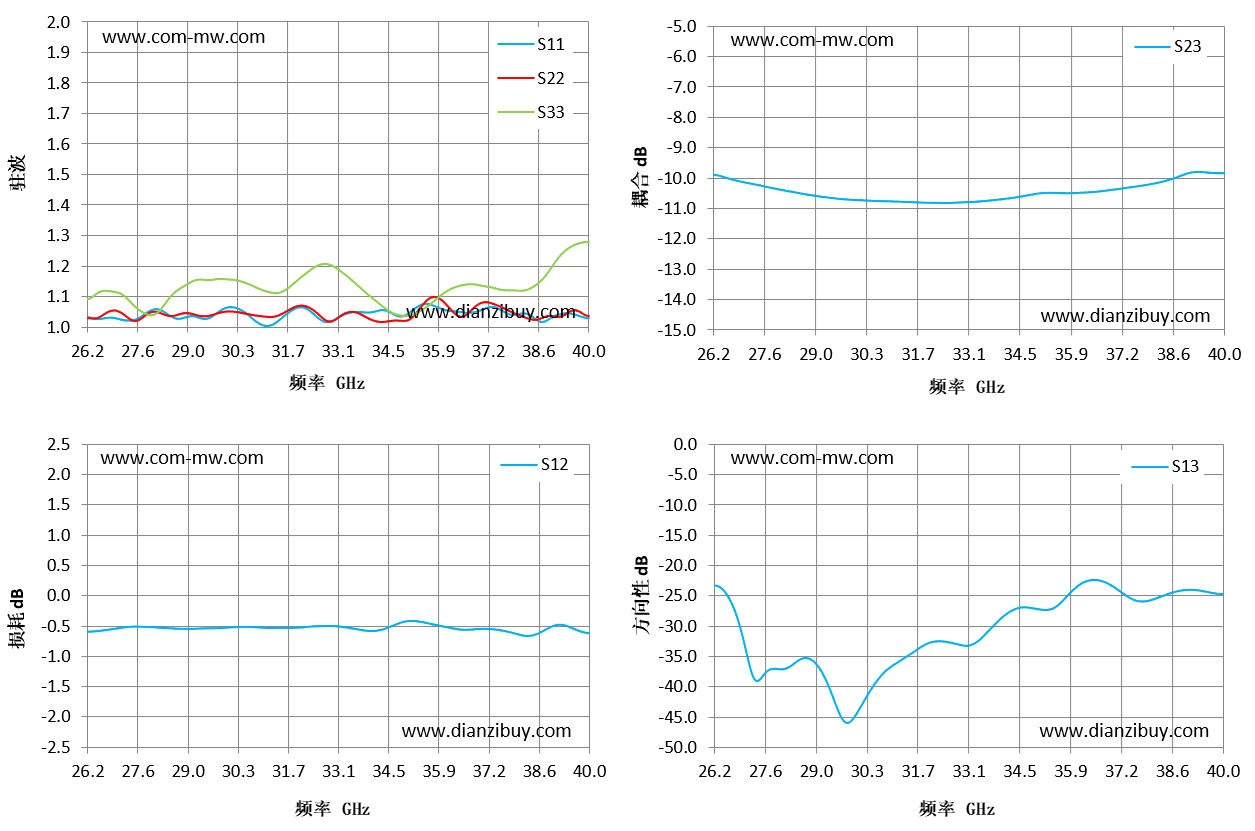

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
