产品
电桥
30~88MHz, 10W, 90°电桥, 表面贴装
- ZHC9-30-88-2466
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 88 | MHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | --- | --- | --- |
| ISO | 2 | --- | --- | --- |
| 0° | 7 | --- | --- | --- |
| +90° | 8 | --- | --- | --- |
| GND | 3，4，5，6 | --- | --- | --- |

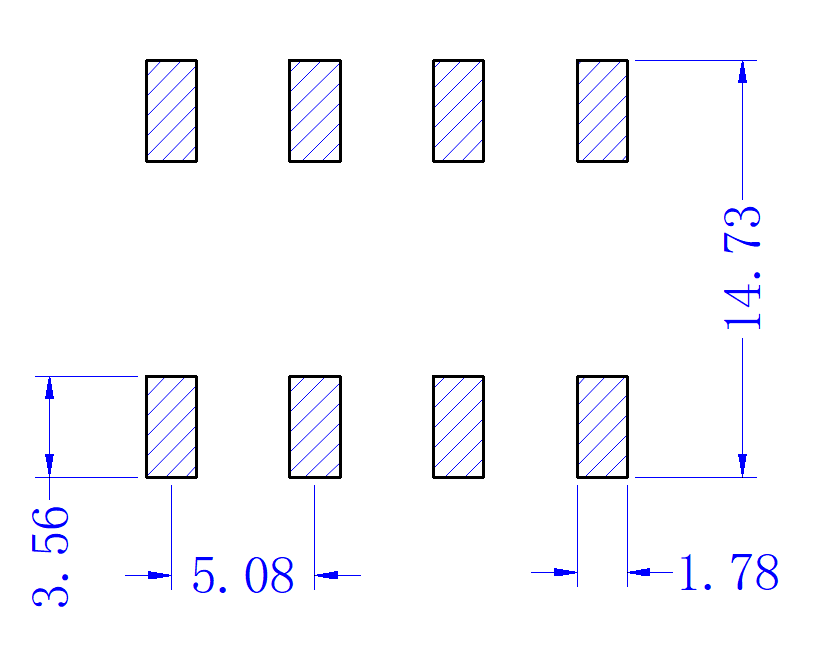

建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
|---|---|---|---|---|---|
| 25 | 1.13 | -1.9 | -4.89 | 89.24 | -27.72 |
| 30 | 1.12 | -2.35 | -4.13 | 89.18 | -26.34 |
| 35 | 1.11 | -2.76 | -3.62 | 89.13 | -25.51 |
| 40 | 1.1 | -3.08 | -3.26 | 89.11 | -25.03 |
| 45 | 1.09 | -3.35 | -3.03 | 89.06 | -24.95 |
| 50 | 1.08 | -3.54 | -2.89 | 88.99 | -25.2 |
| 55 | 1.07 | -3.66 | -2.8 | 88.92 | -25.85 |
| 60 | 1.05 | -3.67 | -2.75 | 88.8 | -27 |
| 65 | 1.03 | -3.64 | -2.78 | 88.69 | -29.14 |
| 70 | 1.01 | -3.59 | -2.89 | 88.62 | -33.36 |
| 75 | 1.05 | -3.44 | -3.03 | 88.55 | -47.46 |
| 80 | 1.1 | -3.25 | -3.26 | 88.65 | -34.96 |
| 85 | 1.17 | -3.03 | -3.62 | 88.99 | -26.92 |
| 90 | 1.27 | -2.79 | -4.09 | 89.78 | -22.16 |
| 95 | 1.4 | -2.56 | -4.75 | 91.3 | -18.67 |

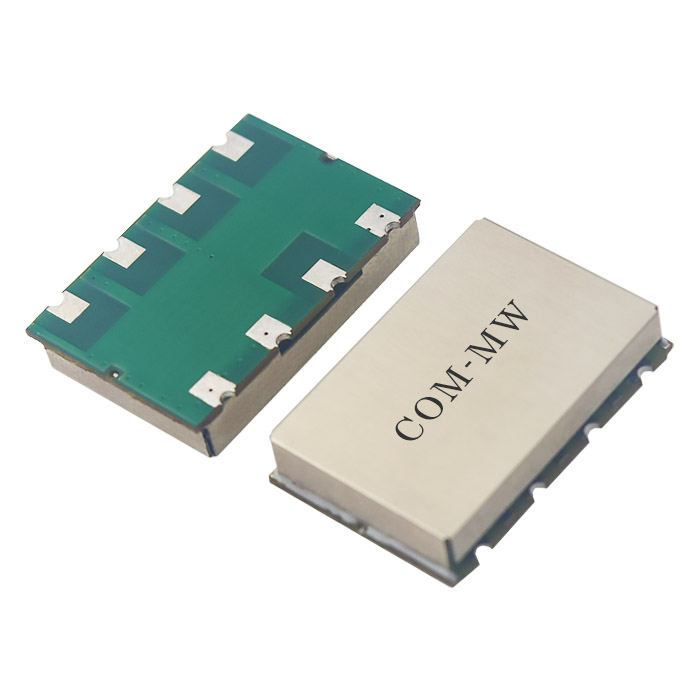

参考实物图

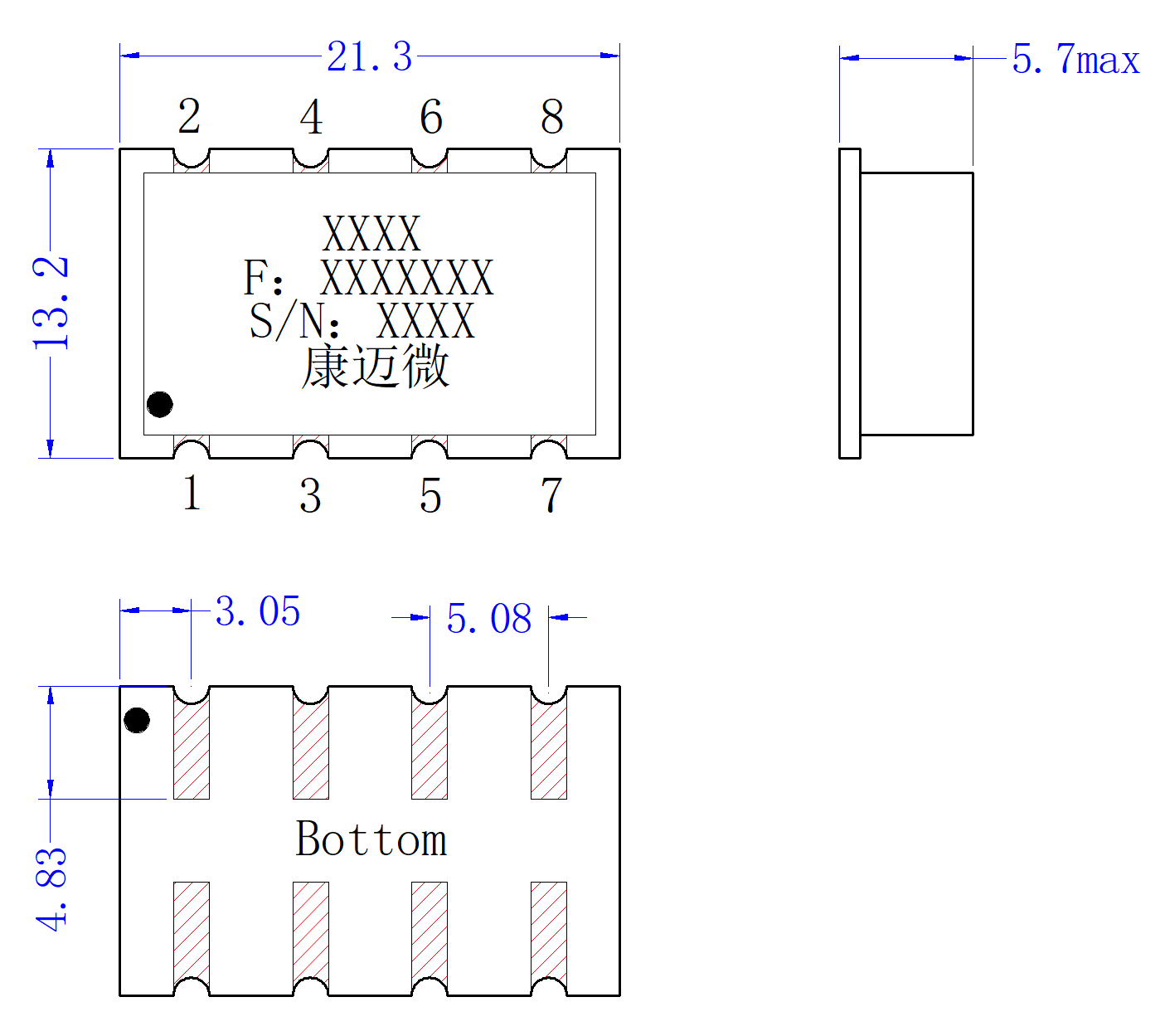

外形结构图（mm）

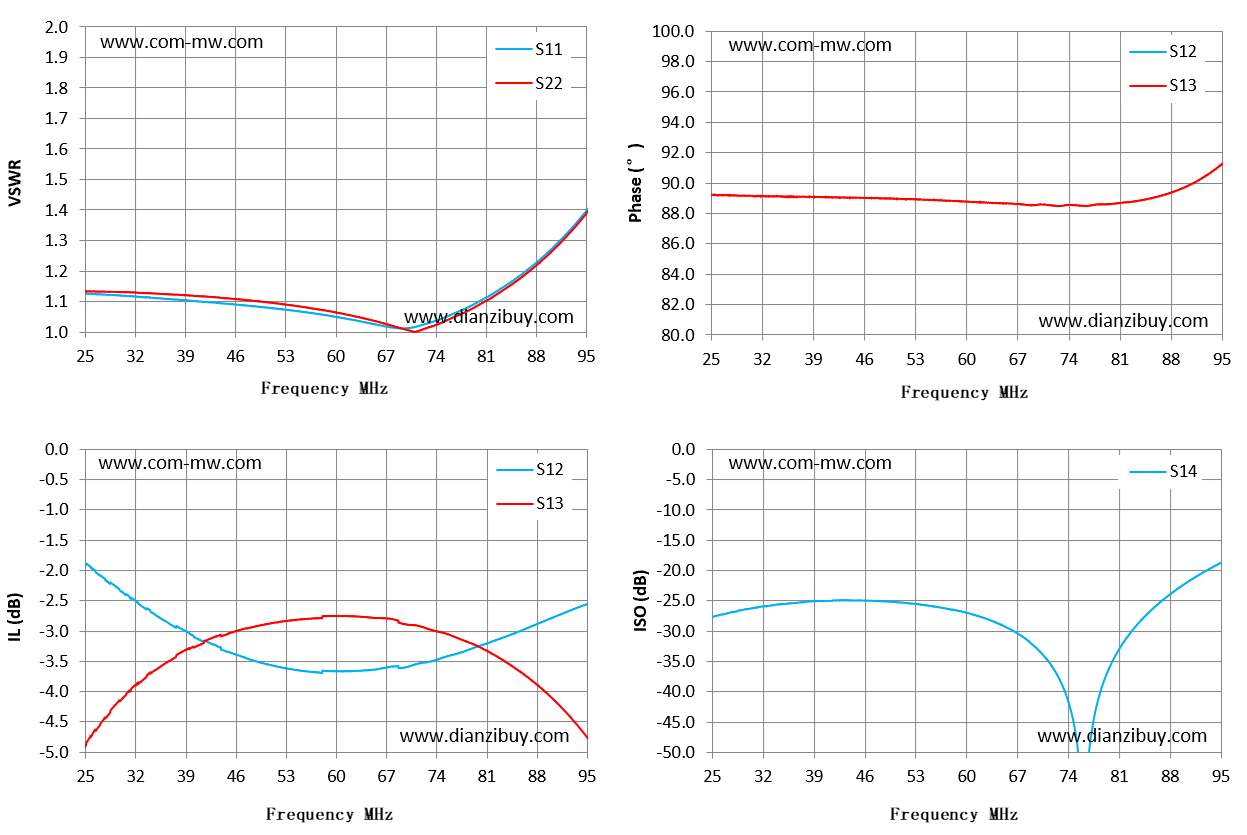

典型测试曲线图
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
