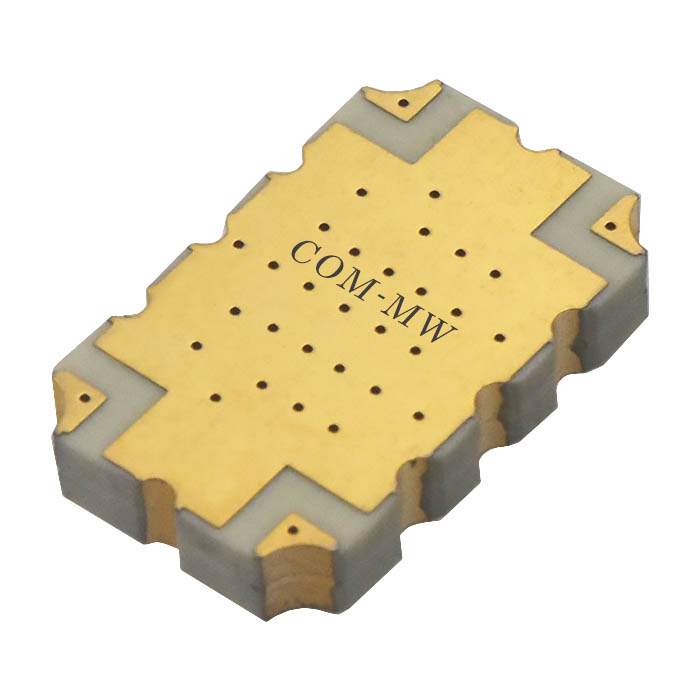

470~610MHz, 200W, 90°电桥, 表面贴装, 工业级, 大功率
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 470 | ~ | 610 | MHz |
插入损耗 | 0.3 | dB | ||
隔离度 | 22 | dB | ||
驻波比 | 1.2 | |||
幅度平衡 | ±0.35 | dB | ||
相位平衡 | ±2 | ° |
功率容量 | 200W设计保证 |
相位 | 90°电桥 |
阻抗 | 50Ω |
接口形式 | 表面贴装 |
工作温度 | -40~+95℃设计保证 |
质量等级 | 工业级 |
其它 | 大功率 |

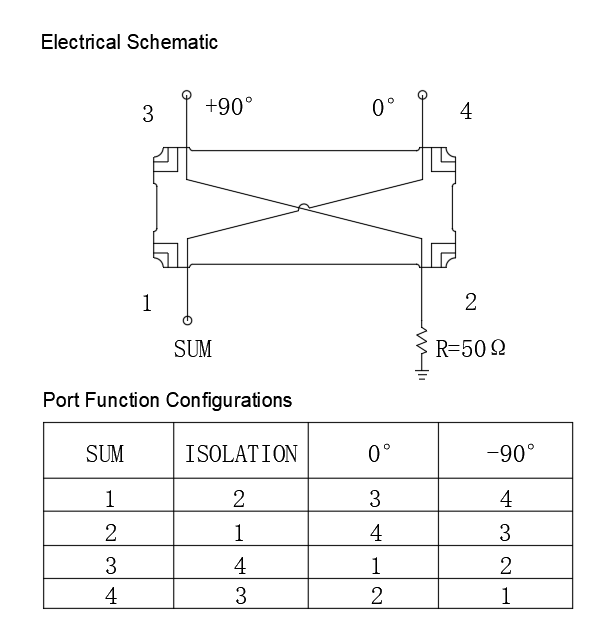

IN | 1 | 2 | 4 | 3 |
ISO | 2 | 1 | 3 | 4 |
0° | 4 | 3 | 1 | 2 |
-90° | 3 | 4 | 2 | 1 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 产品支持220℃回流焊。 |
