功分器
DC~18GHz, 1W, 3路, 0°, N
- ZPD25-3M0-18G-769
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 9.5 | dB@DC-10G | ||
| 插入损耗 | 10.2 | dB@10G-18G | ||
| 隔离度 | 10 | dB | ||
| 驻波比 | 1.8 | @DC-10G | ||
| 驻波比 | 2 | @10G-18G | ||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S14 相位 ° |
| 0.01 | 1.24 | 1.25 | -8.65 | -11.56 | -0.04 |
| 1.36 | 1.29 | 1.19 | -8.66 | -11.56 | -0.56 |
| 2.71 | 1.3 | 1.22 | -8.68 | -11.7 | -1.1 |
| 4.07 | 1.34 | 1.21 | -8.64 | -11.84 | -1.35 |
| 5.43 | 1.46 | 1.25 | -8.69 | -11.92 | -1.76 |
| 6.79 | 1.67 | 1.29 | -8.99 | -12.01 | -2.82 |
| 8.14 | 1.56 | 1.39 | -8.75 | -12.4 | -3.56 |
| 9.5 | 1.31 | 1.33 | -8.29 | -12.67 | -3.56 |
| 10.86 | 1.52 | 1.28 | -8.51 | -13.04 | -3.49 |
| 12.21 | 1.61 | 1.38 | -8.62 | -13.31 | -3.33 |
| 13.57 | 1.54 | 1.33 | -8.52 | -14.06 | -2.66 |
| 14.93 | 1.47 | 1.23 | -9.03 | -15.84 | -4.25 |
| 16.29 | 1.37 | 1.81 | -9.14 | -16.82 | -5.12 |
| 17.64 | 1.37 | 1.83 | -9.12 | -18.07 | -5.48 |
| 19 | 1.56 | 1.47 | -8.91 | -18.92 | -5.19 |

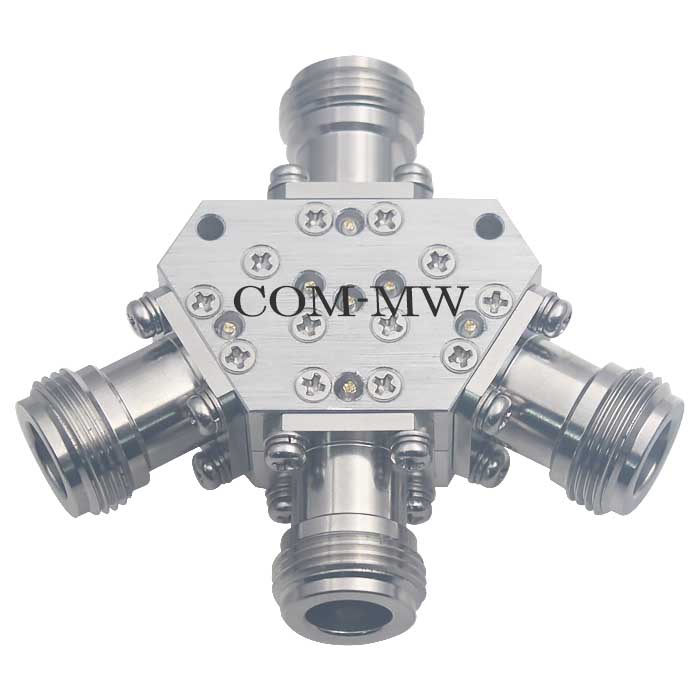

参考实物图

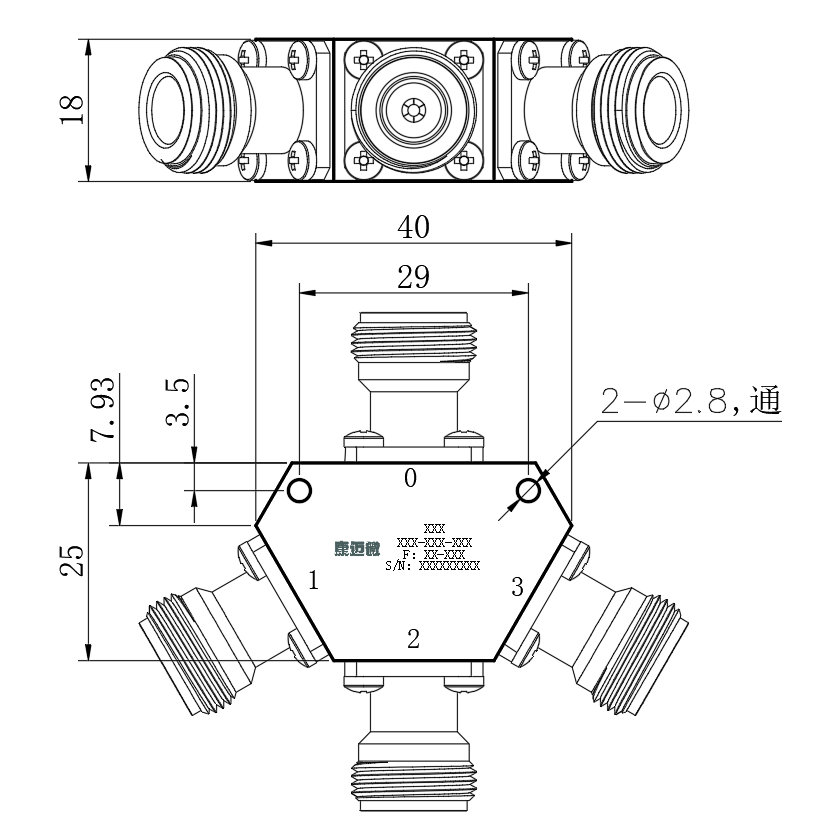

外形结构图（mm）

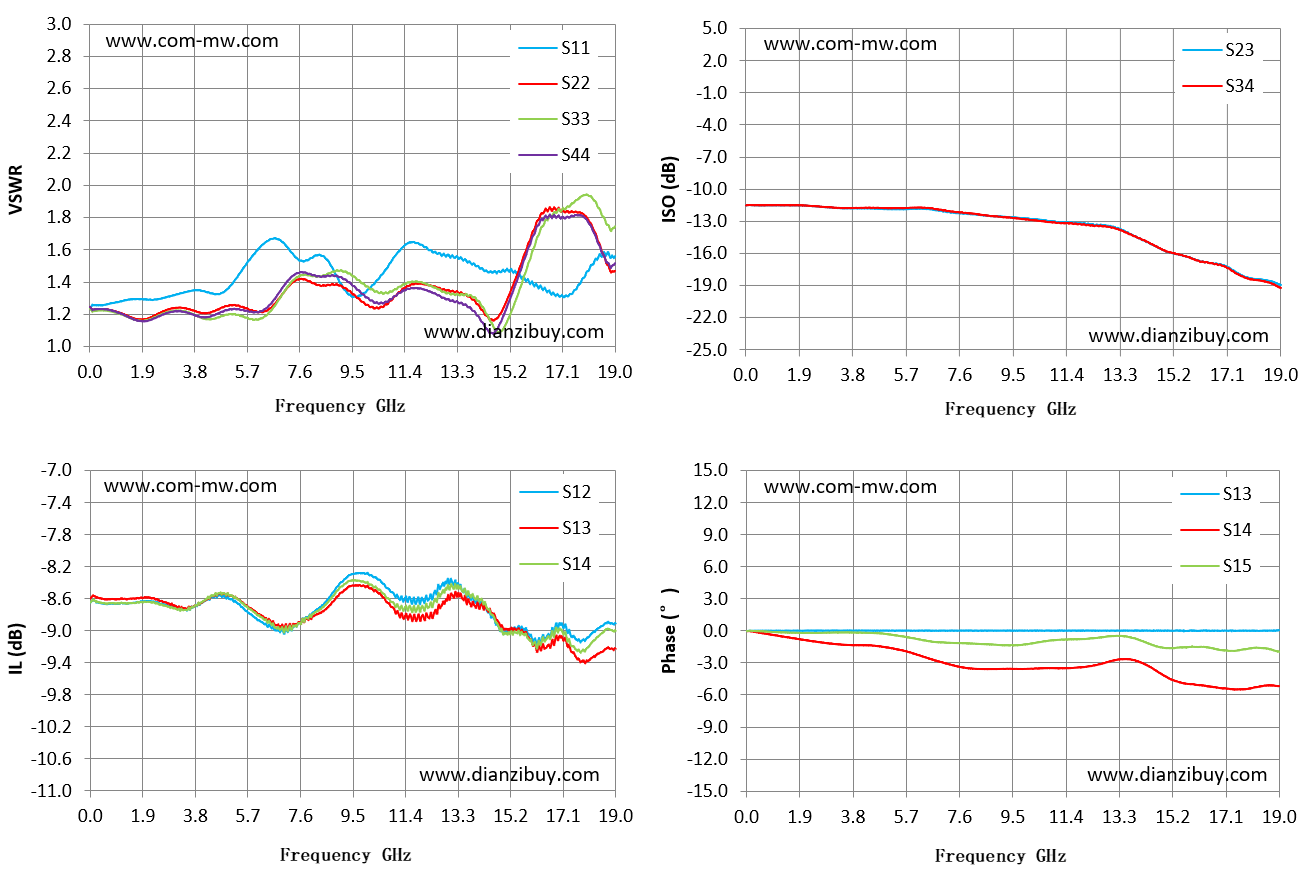

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
