产品
功分器
0~6000MHz, 1W, 5路, 0°, SMA
- ZPD25-5M10-6000-043
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0 | ~ | 6000 | MHz |
| 插入损耗 | 14.5 | dB | ||
| 隔离度 | 14 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 5路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色烤漆 |
| 工作温度 | -40~+55℃设计保证 |
| 储存温度 | -55~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2,3,4,5 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S23 隔离 dB | S21 相位 ° |
|---|---|---|---|---|
| 0.71 | 1.09 | -13.57 | -15.19 | 0.23 |
| 1.43 | 1.1 | -13.77 | -15.42 | 0.46 |
| 2.14 | 1.12 | -13.92 | -15.63 | 0.68 |
| 2.86 | 1.12 | -13.93 | -15.74 | 0.94 |
| 3.57 | 1.12 | -13.96 | -15.81 | 1.17 |
| 4.29 | 1.14 | -14.06 | -15.93 | 1.39 |
| 5 | 1.17 | -14.17 | -16.01 | 1.66 |
| 5.71 | 1.2 | -14.05 | -16.04 | 1.92 |
| 6.43 | 1.22 | -13.8 | -16.05 | 2.29 |
| 7.14 | 1.26 | -13.61 | -16.06 | 2.65 |
| 7.86 | 1.3 | -13.68 | -16.06 | 2.9 |
| 8.57 | 1.31 | -13.77 | -16.15 | 3.23 |
| 9.29 | 1.27 | -13.66 | -16.14 | 3.6 |
| 10 | 1.27 | -13.25 | -16 | 4.31 |

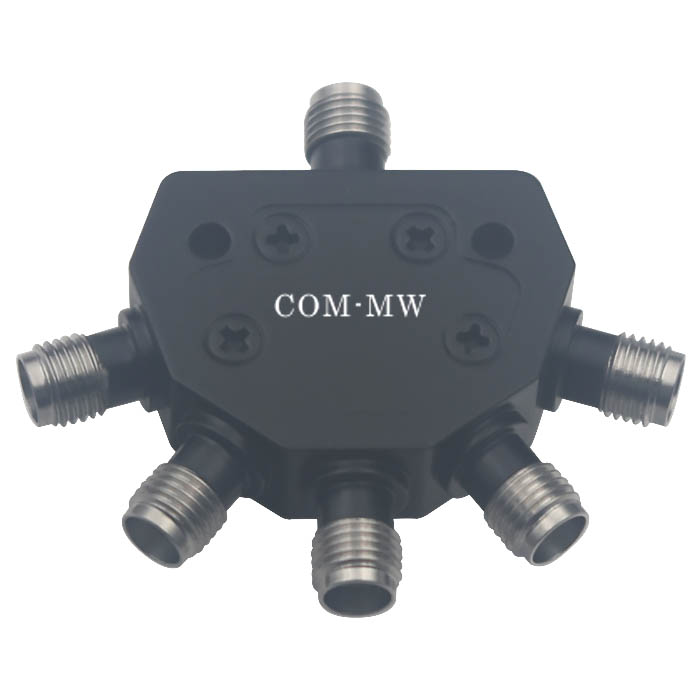

参考实物图

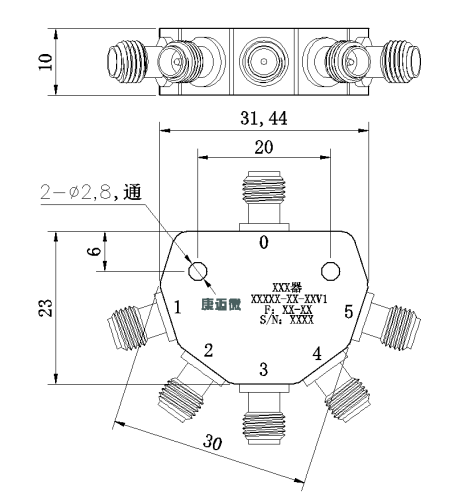

外形结构图（mm）

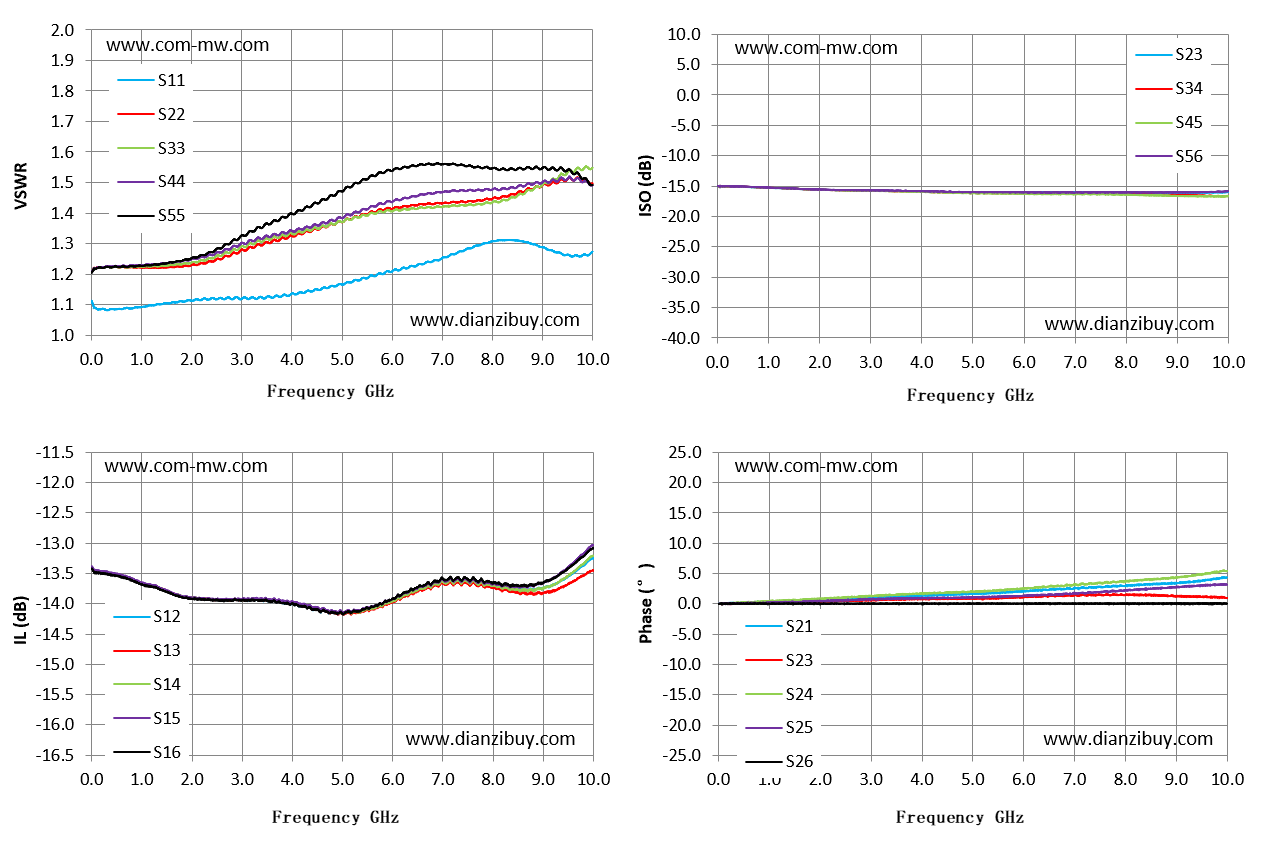

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
