产品
双工器
通带频率一1350~1520MHz, 通带频率二1626~1785MHz, SMA
- ZCB5-C1350-1780-2818
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1350 | ~ | 1520 | MHz |
| 通带频率二 | / | / | 1626 | ~ | 1785 | MHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 群时延波动 | 带内任意25 | MHz | 8 | ns | ||
| 通带一抑制度 | DC-1273 | MHz≥ | 68 | dB | ||
| 通带一抑制度 | 1570-1626 | MHz≥ | 66 | dB | ||
| 通带一抑制度 | 1626-1785 | MHz≥ | 73 | dB | ||
| 通带一抑制度 | 2500-3900 | MHz≥ | 50 | dB | ||
| 通带二抑制度 | DC-1520 | MHz≥ | 75 | dB | ||
| 通带二抑制度 | 1520-1580 | MHz≥ | 68 | dB | ||
| 通带二抑制度 | 2000-3900 | MHz≥ | 50 | dB |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W设计保证 |
| 阻带功率 | 200W占空比10%，设计保证 |
| 产品外壳材料 | 铝5A06 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 气密性，激光封焊 |

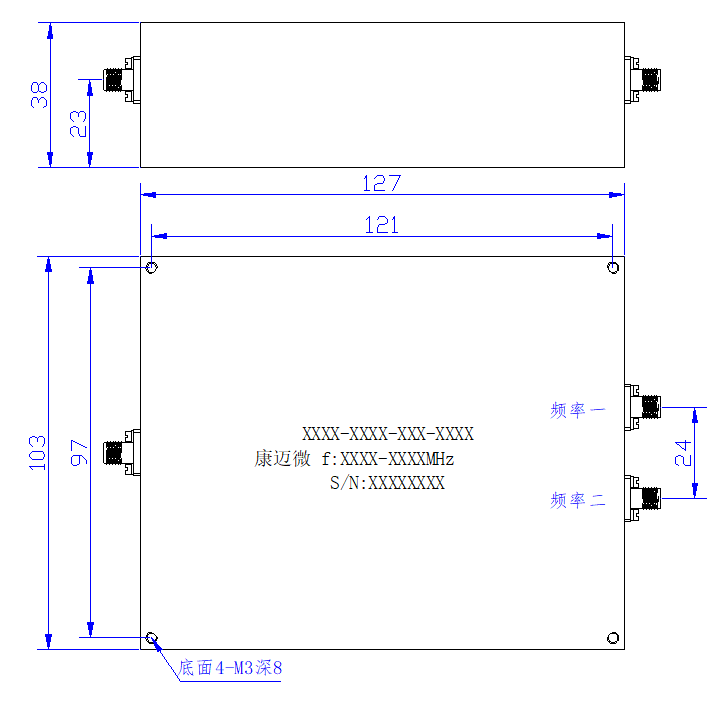

外形结构图（mm）

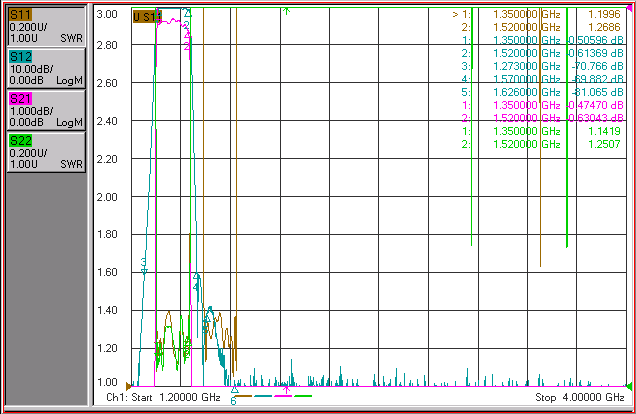

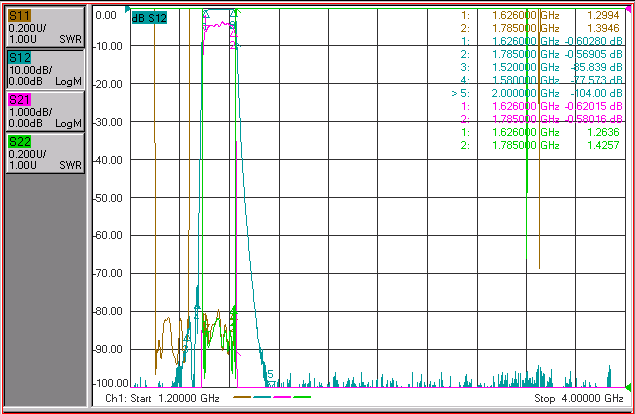

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
