产品
滤波器
通带频率 35.7~40.3GHz,DC-35GHz≥35dBc,41-50GHz≥35dBc,2.92
- ZBF5-C38-4.6G-2500
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 35.7 | ~ | 40.3 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-35 | GHz≥ | 35 | dBc | ||
| 带外抑制 | 41-50 | GHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 2.92-K可拆0.3mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 33.00 | 40.11 | 30.69 | -94.20 | -94.20 | -3.15 |
| 33.71 | 76.33 | 60.28 | -88.43 | -88.43 | 1.91 |
| 34.43 | 51.49 | 72.46 | -67.48 | -67.48 | 0.31 |
| 35.14 | 13.29 | 17.20 | -34.40 | -34.40 | 0.60 |
| 35.86 | 1.39 | 1.32 | -1.56 | -1.56 | 1.39 |
| 36.57 | 1.10 | 1.10 | -1.06 | -1.06 | 0.91 |
| 37.29 | 1.20 | 1.25 | -0.99 | -0.99 | 0.80 |
| 38.00 | 1.34 | 1.39 | -0.98 | -0.98 | 0.76 |
| 38.71 | 1.28 | 1.24 | -1.07 | -1.07 | 0.78 |
| 39.43 | 1.23 | 1.23 | -1.10 | -1.10 | 0.85 |
| 40.14 | 1.33 | 1.30 | -1.22 | -1.22 | 1.20 |
| 40.86 | 23.22 | 14.31 | -31.90 | -31.90 | 0.55 |
| 41.57 | 76.95 | 40.70 | -59.03 | -59.03 | 0.31 |
| 42.29 | 67.30 | 38.27 | -79.90 | -79.90 | 3.06 |
| 43.00 | 28.16 | 21.63 | -88.54 | -88.54 | 7.03 |

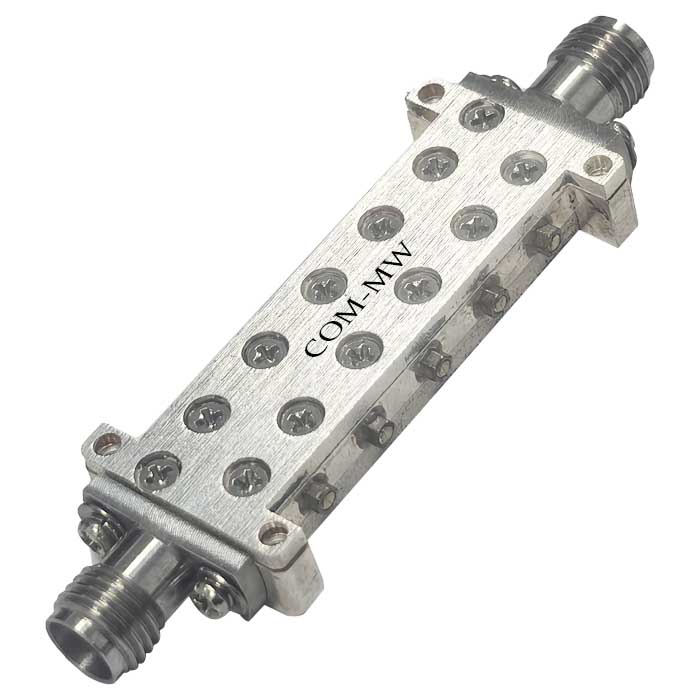

参考实物图
外形结构图（mm）

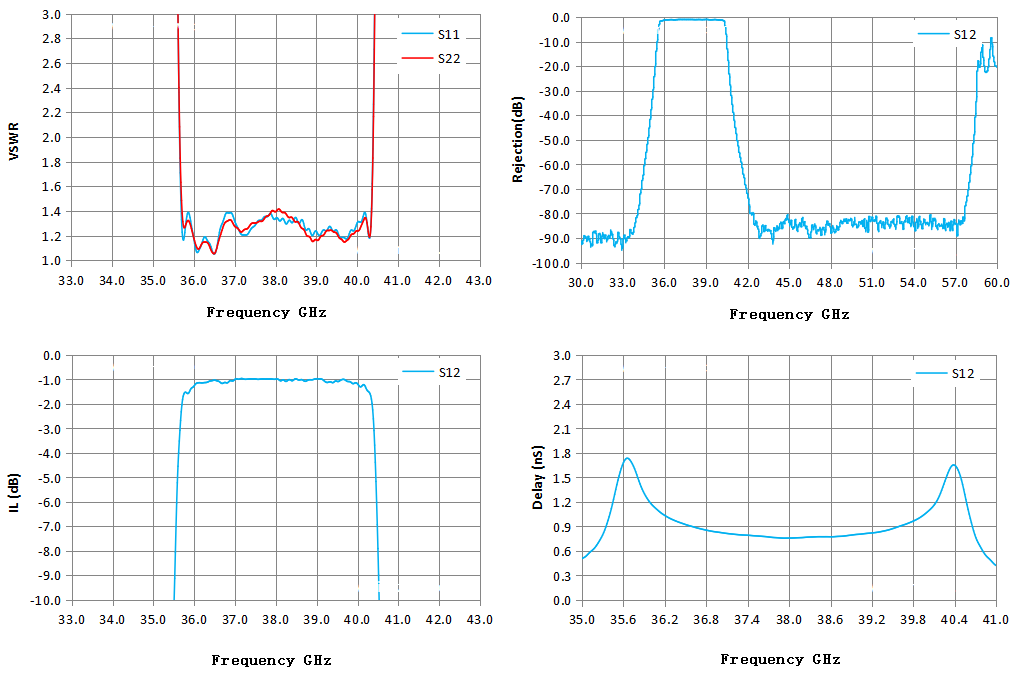

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
