功分器
8~12GHz, 300W, 6路, 相位0°, N,
- ZPD8-6C8-12G-2291
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 8 | ~ | 12 | GHz |
| 插入损耗 | 0.9 | dB | ||
| 隔离度 | 无 | |||
| 公共端驻波比 | 1.4 | |||
| 支路端驻波比 | 无 | |||
| 相位平衡 | ±6 | ° | ||
| 幅度平衡 | ±0.4 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 15 | dB | ||
| 耦合端驻波比 | 1.5 |
其它参数
| 功率容量 | 300W设计保证（平均功率） |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0（N-K） |
| 分配端口 | 1,2,3,4,5,6（SMA-K） |
| 正向耦合端口（输入为支路端） | 7（SMA-K） |
| 反向耦合端口（输入为公共端） | 8（SMA-K） |
典型测试数据
| 频率 GHz | S11 驻波 | S77 驻波 | S12 损耗 dB | S13 损耗 dB | S17 耦合 dB | S12 相位 ° | S13 相位 ° |
|---|---|---|---|---|---|---|---|
| 7 | 1.11 | 1.14 | -7.61 | -7.66 | -40.14 | 0.02 | -0.38 |
| 7.43 | 1.12 | 1.17 | -7.55 | -7.61 | -40.14 | 0.02 | -0.33 |
| 7.86 | 1.1 | 1.16 | -7.56 | -7.63 | -40.2 | 0.01 | -0.22 |
| 8.29 | 1.06 | 1.14 | -7.59 | -7.66 | -40.26 | 0.02 | -0.05 |
| 8.71 | 1.04 | 1.1 | -7.69 | -7.72 | -40.35 | 0.02 | 0.08 |
| 9.14 | 1.1 | 1.07 | -7.84 | -7.81 | -40.39 | 0.03 | 0.02 |
| 9.57 | 1.19 | 1.07 | -7.98 | -7.89 | -40.4 | 0.03 | -0.46 |
| 10 | 1.19 | 1.08 | -8.11 | -8.05 | -40.43 | 0.03 | -1.23 |
| 10.43 | 1.05 | 1.07 | -8.14 | -8.18 | -40.34 | 0.03 | -1.52 |
| 10.86 | 1.16 | 1.07 | -8.17 | -8.3 | -40.36 | 0.03 | -1.4 |
| 11.29 | 1.2 | 1.08 | -8.07 | -8.24 | -40.34 | 0.03 | -1.18 |
| 11.71 | 1.07 | 1.09 | -7.92 | -8.13 | -40.26 | 0.03 | -0.95 |
| 12.14 | 1.1 | 1.08 | -7.88 | -8.1 | -40.25 | 0.03 | -0.68 |
| 12.57 | 1.15 | 1.13 | -7.91 | -8.13 | -40.23 | 0.03 | -0.43 |
| 13 | 1.1 | 1.25 | -8.01 | -8.21 | -40.35 | 0.03 | -0.38 |

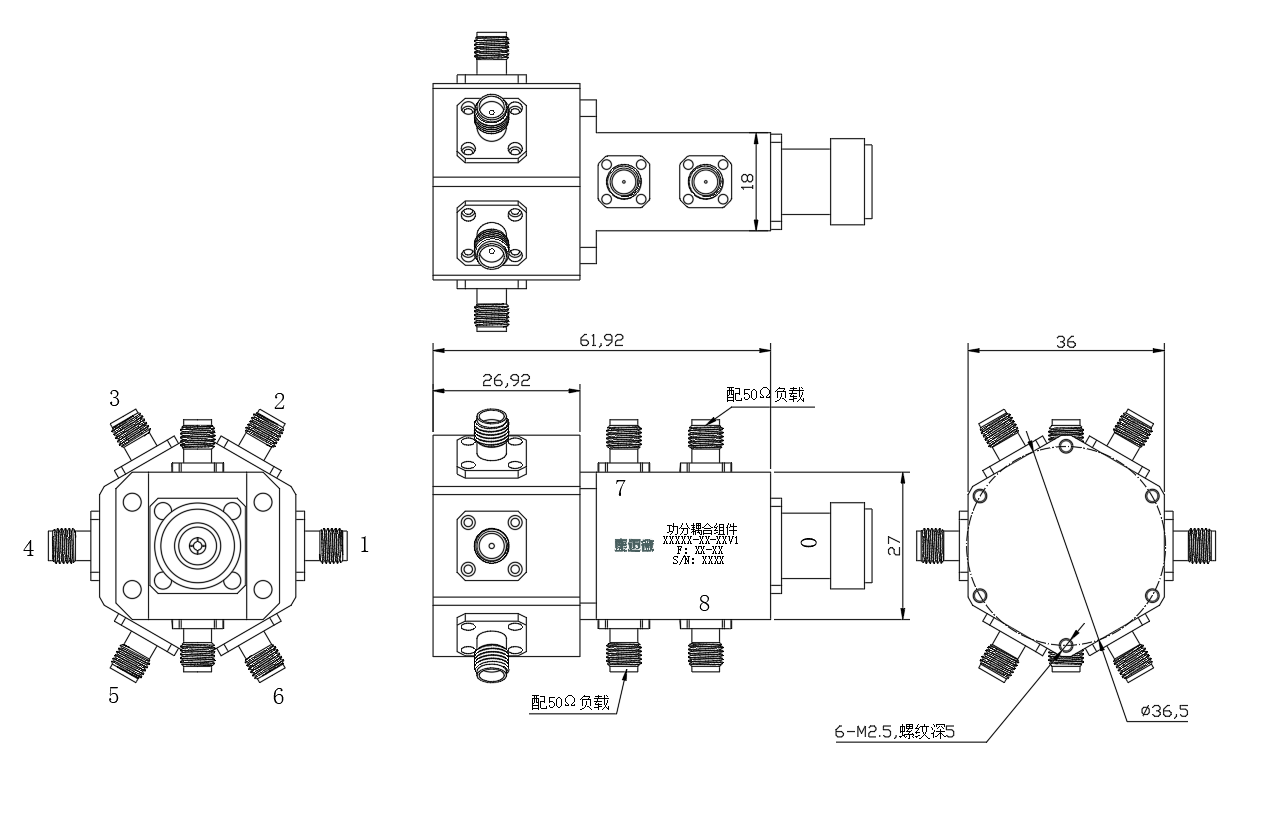

外形结构图（mm）

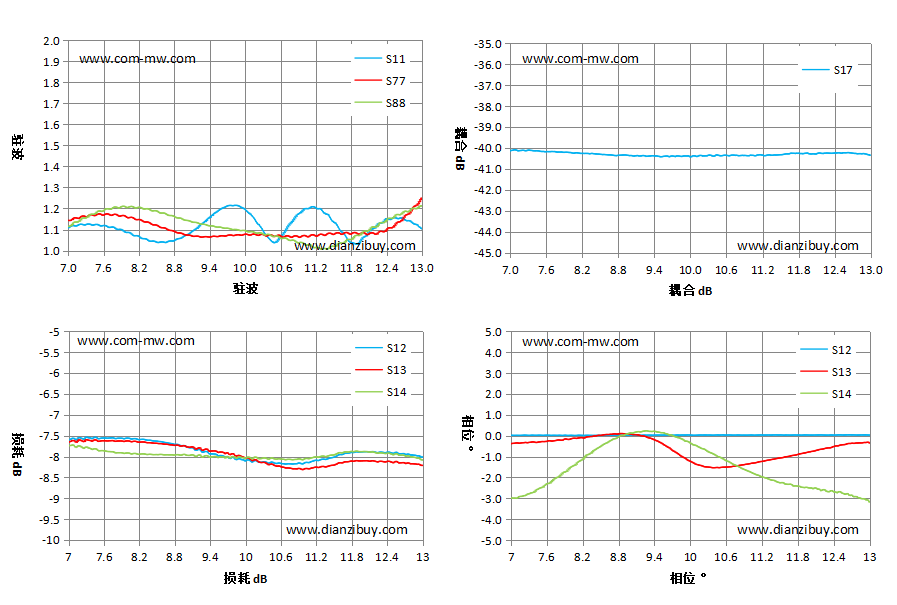

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
