产品
功分器
8.2~12.5GHz,600W,3路,0°,波导口
- ZPD25-3W8.2-12.5G-859
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8.2 | ~ | 12.5 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.2 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 600W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | WR90orBJ100 |
| 波导法兰 | FBP100 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S14 相位 ° |
| 8.00 | 1.05 | -4.87 | -4.90 | -4.88 | -0.25 |
| 8.36 | 1.13 | -4.72 | -4.92 | -4.73 | -0.31 |
| 8.71 | 1.10 | -4.83 | -4.97 | -4.87 | -0.29 |
| 9.07 | 1.09 | -4.73 | -4.89 | -4.76 | -0.31 |
| 9.43 | 1.01 | -4.88 | -4.96 | -4.85 | -0.21 |
| 9.78 | 1.07 | -4.83 | -4.80 | -4.81 | -0.66 |
| 10.14 | 1.12 | -4.80 | -4.88 | -4.86 | -0.65 |
| 10.50 | 1.11 | -4.79 | -5.01 | -4.83 | -0.53 |
| 10.85 | 1.09 | -4.79 | -4.87 | -4.81 | -0.59 |
| 11.21 | 1.10 | -4.87 | -4.85 | -4.90 | -0.40 |
| 11.56 | 1.10 | -4.86 | -4.86 | -4.86 | -0.61 |
| 11.92 | 1.08 | -4.87 | -4.70 | -4.86 | -0.66 |
| 12.28 | 1.10 | -4.89 | -4.83 | -4.91 | -0.72 |
| 12.63 | 1.10 | -4.85 | -4.84 | -4.87 | -0.78 |
| 12.99 | 1.15 | -4.86 | -4.69 | -4.91 | -0.61 |

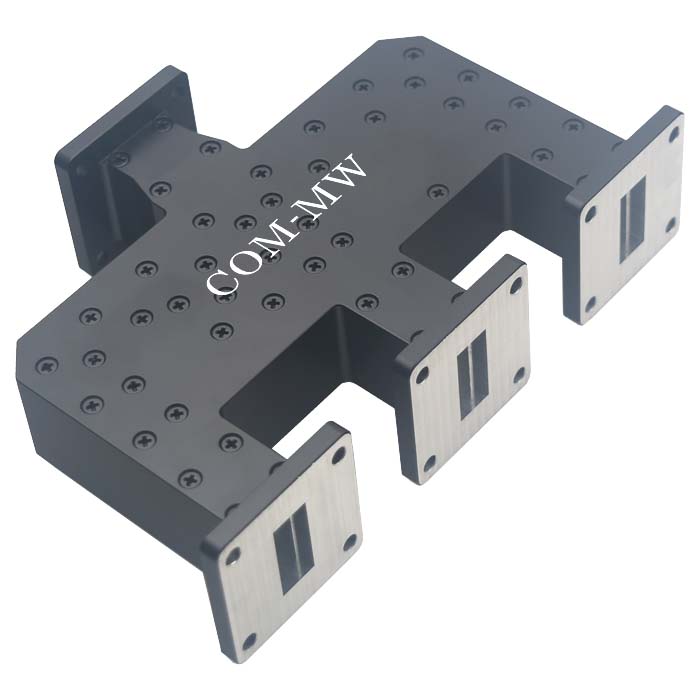

参考实物图

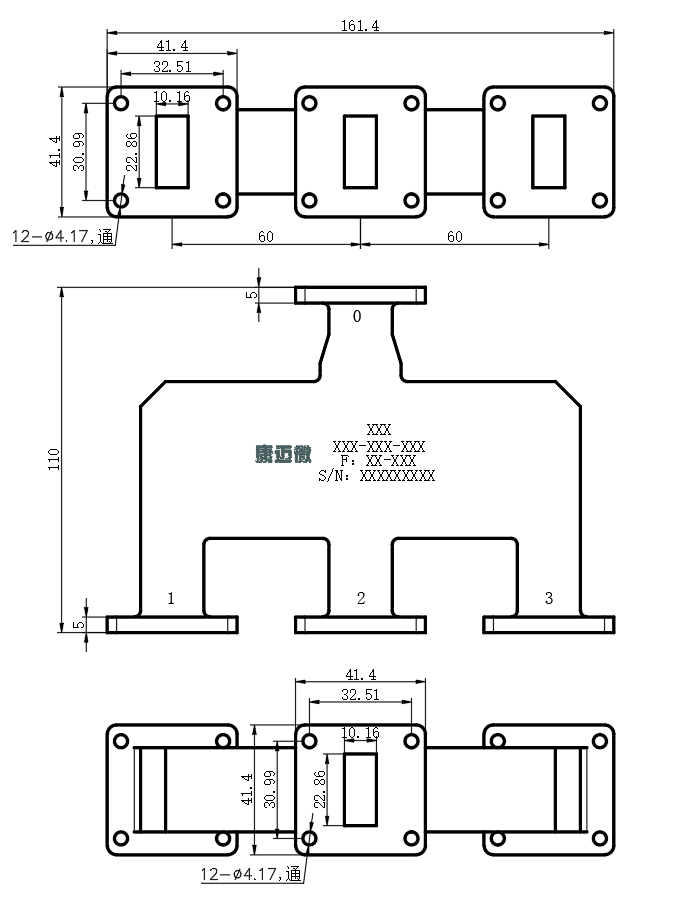

外形结构图（mm）

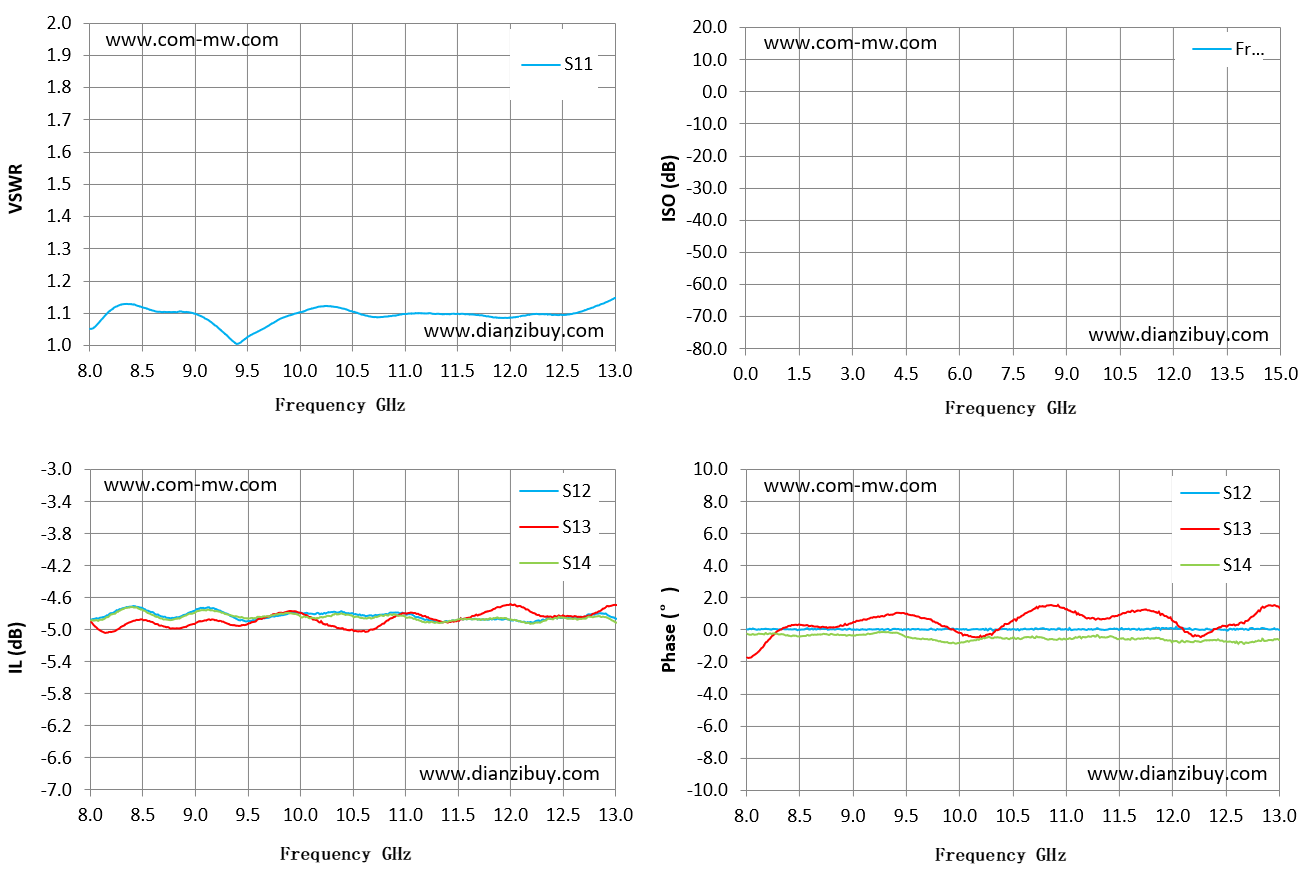

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
