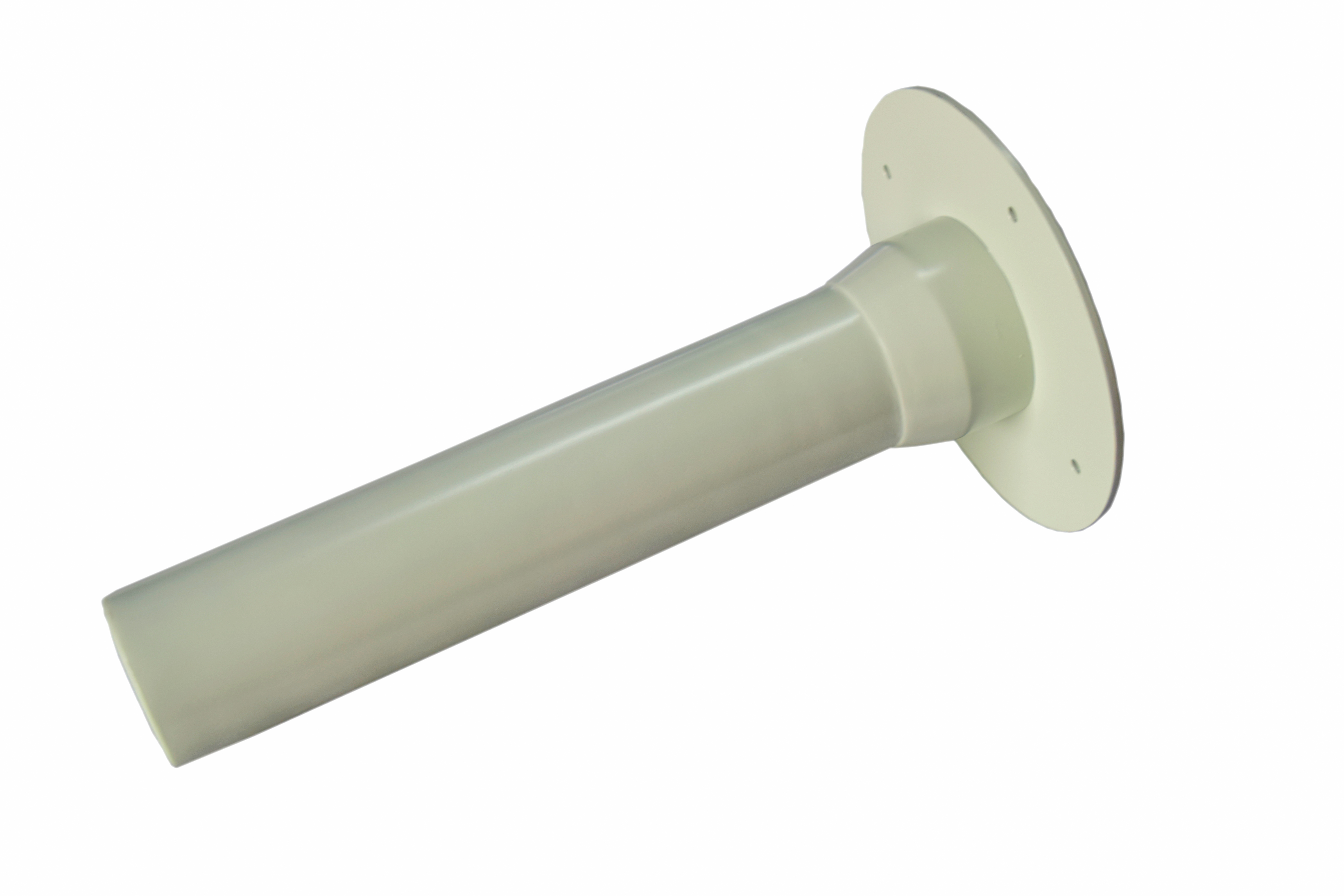

工作频率5.5~6GHz, 增益12dBi, 右旋圆极化, N-K
轴向螺旋天线由导电性能良好的金属螺旋线组成,通常用同轴线馈电。应用在VHF,UHF频段,天线增益较高,尺寸相对较小,结构简单。通过改变螺旋方向可以获得左旋或右旋圆极化。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 5.5 | ~ | 6 | GHz |

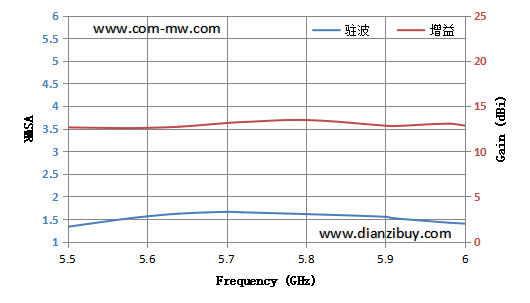

增益 | 12 | dBi | ||
驻波比 | 1.8 |
极化方式 | 右旋圆极化 |
功率容量 | 100W设计保证 |
接口形式 | N-K |

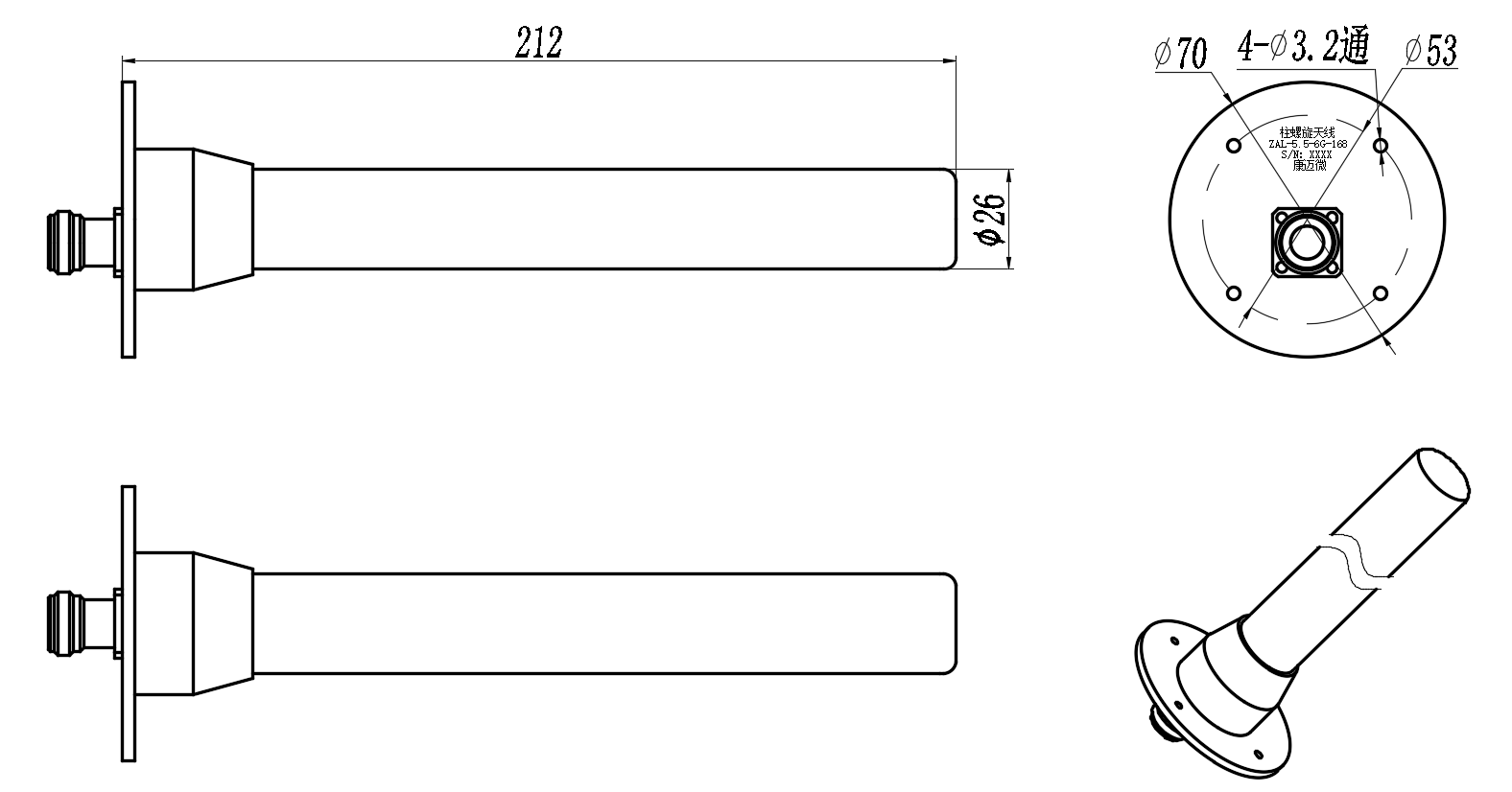

外形尺寸 | 70*70*212mm |
估算重量 | 170g |
表面 | 海灰色烤漆 |
工作温度 | -25~+45℃设计保证 |
储存温度 | -45~+75℃设计保证 |
1、非专业维护人员私自拆卸,可能导致天线性能恶化或无 法工作;
