滤波器
中心频率 100MHz,1dB带宽 1.8~2.2MHz,DC-91MHz≥40dB,109-300MHz≥40dB,微带圆针
- ZBF5-L100-0-3851
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 100 | MHz | ||
| 1dB带宽 | / | / | 1.8 | ~ | 2.2 | MHz |
| 中心损耗 | / | / | 7 | dB | ||
| 带外抑制 | DC-91 | MHz≥ | 40 | dB | ||
| 带外抑制 | 109-300 | MHz≥ | 40 | dB | ||
| 中心驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S12 时延 ns |
| 90.00 | 142.12 | 176.07 | -58.28 | -37.89 |
| 91.00 | 111.44 | 142.90 | -55.23 | -35.50 |
| 93.00 | 66.22 | 91.99 | -47.04 | -23.70 |
| 94.00 | 36.09 | 54.08 | -37.70 | 9.65 |
| 96.00 | 16.03 | 27.16 | -27.96 | 58.27 |
| 97.00 | 9.37 | 17.20 | -22.52 | 78.59 |
| 99.00 | 1.32 | 2.22 | -7.66 | 122.35 |
| 100.00 | 1.29 | 1.24 | -6.16 | 126.75 |
| 101.00 | 1.10 | 1.29 | -6.14 | 126.22 |
| 103.00 | 7.56 | 4.66 | -16.23 | 91.37 |
| 104.00 | 13.36 | 8.31 | -21.67 | 71.30 |
| 106.00 | 37.27 | 25.87 | -35.79 | 5.74 |
| 107.00 | 46.30 | 33.39 | -39.92 | -10.31 |
| 109.00 | 65.81 | 50.47 | -46.64 | -26.61 |
| 110.00 | 86.51 | 68.08 | -49.54 | -31.30 |

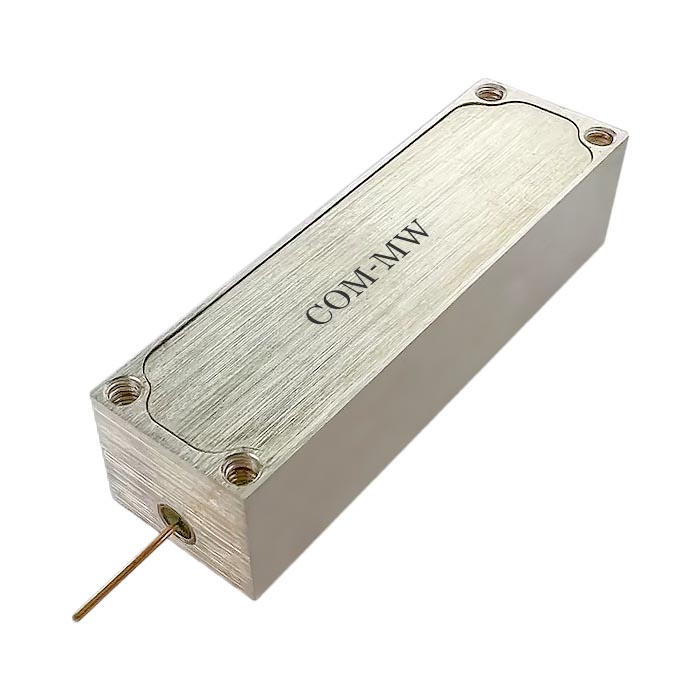

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
