产品详情
产品特点
窄带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 1000 | ~ | 2000 | MHz | |
| 增益 | 39 | dB | 饱和增益 | ||
| 带内平坦度 | ±3 | dB | |||
| 输入驻波比 | 2.5 | ||||
| 输出功率 | 100 | W | CW信号 | ||
| 效率 | 30 | % | |||
| 谐波抑制 | 7 | dBC | |||
| 杂散抑制 | 60 | dBC | |||
| ACP | 63 | dBc | |||
| 输出耦合度 | 35 | dB |
其它参数
| 输入接口形式 | SMA-K |
| 输出接口形式 | N -K |
| 耦合接口形式 | SMA-K |
| 接口材质 | 镀金 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +28±4V |
| 工作电流 | 15A |
| 工作温度 | -40~+60℃设计保证 |
典型测试数据
| F（GHz） | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 |
| Pout（SAT）（dBm） | 48.18 | 51.15 | 50.41 | 52.07 | 50.53 | 52.22 | 50.04 |
| Pout（SAT）（W） | 65.76 | 130.31 | 109.90 | 161.06 | 112.97 | 166.72 | 100.92 |
| Ids（A） | 7.94 | 12.80 | 12.36 | 13.40 | 12.40 | 11.70 | 8.00 |
| Gain（SAT）（dB） | 35.48 | 39.82 | 41.03 | 41.67 | 39.71 | 39.62 | 40.84 |
| ŋ（%） | 29.58 | 36.36 | 31.75 | 42.92 | 32.54 | 50.89 | 45.05 |
| 2次谐波抑制（dBC） | 9.00 | 8.50 | 14.30 | 25.30 | 38.90 | 24.20 | 22.30 |
| 3次谐波抑制（dBC） | 25.70 | 32.00 | 23.60 | 24.50 | 42.80 | 35.70 | 32.70 |
| 4次谐波抑制（dBC） | 45.90 | 31.10 | 42.90 | 32.00 | 38.00 | 40.20 | 34.50 |
| 杂散抑制（dBC） | 67.80 | 64.20 | 63.20 | 68.30 | 70.00 | 69.80 | 66.60 |
| ACP（dBc） | 71.80 | 69.40 | 69.60 | 66.90 | 67.50 | 65.70 | 63.90 |
| 耦合度（dB） | 70 | 70 | 70 | 60 | 60 | 44 | 43 |
典型测试曲线图

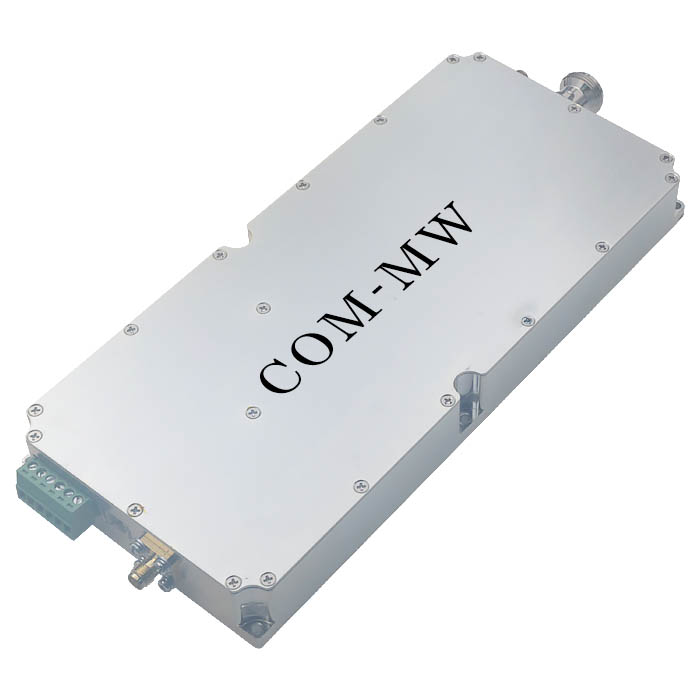

参考实物图

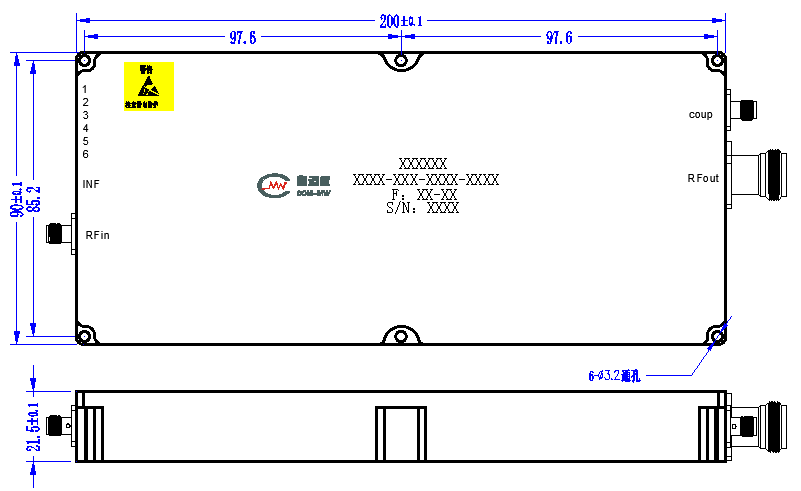

外形结构图
接口定义
控制接口（3.5mm-6p，单排）
| 序号 | 定义 | 备注 |
| 1 | +28V | 建议采用1~1.5平方毫米的多芯铜线 |
| 2 | +28V | 必须连两根线 |
| 3 | GND | |
| 4 | GND | |
| 5 | EN | 使能，0V=关；5V=开；不连接默认关 |
| 6 | NC |
INF（PHD2.0mm-6P）
| 序号 | 定义 | 备注 |
| 1 | 反射指示 | |
| 2 | 入射指示 | |
| 3 | NC | |
| 4 | 电流指示 | |
| 5 | GND | |
| 6 | 温度指示 |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
