低噪声放大器
950~2150MHz,增益 60dB,噪声系数 3dB,P-1dB功率 10dBm,SMA,可调增益放大器
- DLNA8-950-2150-16888
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 950 | ~ | 2150 | MHz |
| 增益 | 60 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm | ||
| 衰减量 | 30 | dB |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -40~+60℃设计保证 |
| 其它 | 可调增益放大器 |
J30J-9ZKP引脚定义
| 序号 | 定义 | 备注 |
| 1 | VD | +12V供电 |
| 2 | GND | 地 |
| 3 | TTL0 | 0.5dB衰减控制 |
| 4 | TTL1 | 1dB衰减控制 |
| 5 | TTL2 | 2dB衰减控制 |
| 7 | TTL3 | 4dB衰减控制 |
| 8 | TTL4 | 8dB衰减控制 |
| 9 | TTL5 | 16dB衰减控制 |
典型测试数据
| Frequency | S11 | S22 | GAIN | NOISE | P-1 | PSAT |
| GHz | VSWR | VSWR | dB | dB | dBm | dBm |
| 0.5 | 1.31 | 1.57 | 48.42 | 3.90 | 11.40 | 13.89 |
| 0.64 | 1.38 | 1.18 | 56.87 | 3.08 | 14.59 | 16.01 |
| 0.79 | 1.4 | 1.72 | 60.92 | 2.97 | 14.19 | 15.36 |
| 0.93 | 1.24 | 1.75 | 60.74 | 2.94 | 13.94 | 14.93 |
| 1.07 | 1.26 | 1.63 | 60.79 | 2.93 | 14.77 | 16.09 |
| 1.21 | 1.39 | 1.64 | 61.84 | 2.95 | 15.36 | 16.81 |
| 1.36 | 1.53 | 1.64 | 62.74 | 2.85 | 15.61 | 17.12 |
| 1.50 | 1.62 | 1.60 | 63.38 | 2.77 | 15.59 | 17.07 |
| 1.64 | 1.66 | 1.55 | 63.84 | 2.66 | 15.58 | 17.02 |
| 1.79 | 1.68 | 1.43 | 63.84 | 2.71 | 15.53 | 16.97 |
| 1.93 | 1.74 | 1.49 | 63.58 | 2.79 | 15.53 | 16.99 |
| 2.07 | 1.88 | 1.61 | 63.25 | 2.88 | 15.39 | 16.91 |
| 2.21 | 2.11 | 2.01 | 63.17 | 3.06 | 15.38 | 16.95 |
| 2.36 | 2.52 | 2.64 | 63.12 | 3.22 | 15.33 | 16.91 |
| 2.5 | 3.14 | 3.59 | 62.99 | 3.20 | 15.35 | 16.91 |

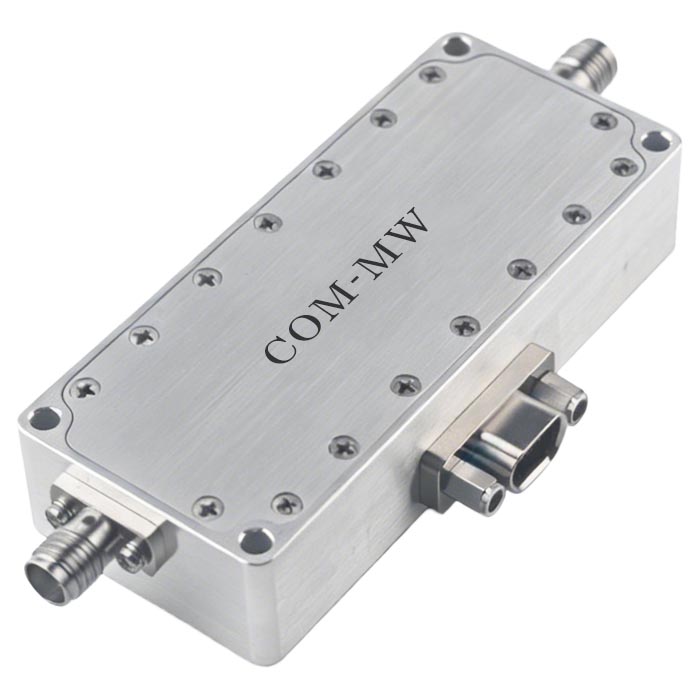

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
