隔离器
工作频率70~90MHz, 通过功率100W, SMA
- DG9-70-90-3158
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 70 | ~ | 90 | MHz |
| 插入损耗 | 0.9 | dB | ||
| 隔离度 | 17 | dB | ||
| 驻波比 | 1.35 |
其它参数
| 通过功率 | 100W设计保证 |
| 耐反射功率 | 20W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 工作温度 | -0~+60℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 60 | 4.01 | -3.32 | -8.96 | 3.93 |
| 64 | 2.29 | -1.7 | -10.51 | 2.24 |
| 67 | 1.63 | -1.03 | -13.13 | 1.6 |
| 71 | 1.18 | -0.7 | -18.82 | 1.18 |
| 74 | 1.01 | -0.67 | -25.32 | 1.06 |
| 78 | 1.14 | -0.72 | -30.81 | 1.14 |
| 81 | 1.21 | -0.76 | -27.93 | 1.19 |
| 85 | 1.24 | -0.78 | -27.77 | 1.2 |
| 89 | 1.22 | -0.77 | -32.46 | 1.16 |
| 92 | 1.18 | -0.75 | -35.01 | 1.11 |
| 96 | 1.11 | -0.72 | -26.29 | 1.04 |
| 99 | 1.07 | -0.72 | -22.48 | 1.02 |
| 103 | 1.04 | -0.72 | -19.71 | 1.03 |
| 106 | 1.04 | -0.73 | -18.73 | 1.03 |
| 110 | 1.07 | -0.75 | -18.34 | 1.03 |

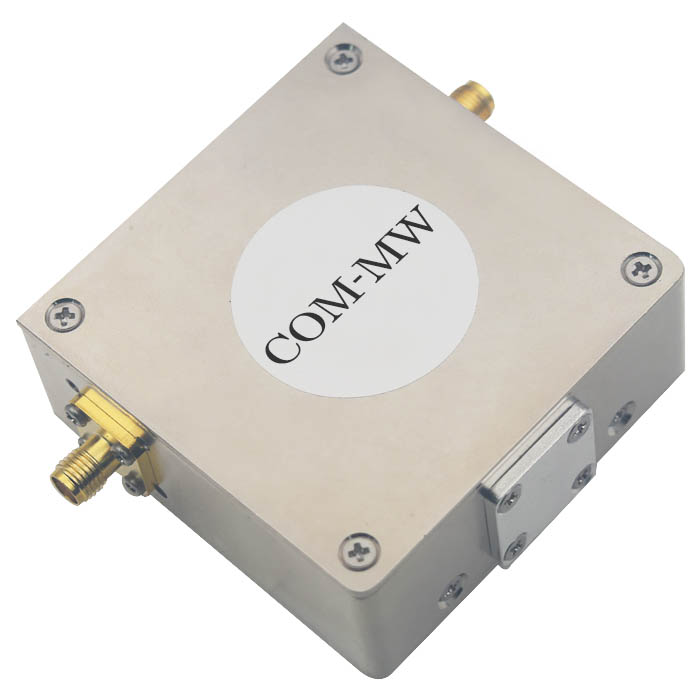

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
