滤波器
通带频率1249~351MHz, 通带频率2288~312MHz, 300MHz±70MHz≥10dB, 300MHz±93MHz≥40dB, 300MHz±140MHz≥60dB, 300MHz±16.8MHz≥17dB, 300MHz±36MHz≥45dB, 微带圆针
- ZBF3-2L300-102-2430
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率1 | / | / | 249 | ~ | 351 | MHz |
| 通带频率2 | / | / | 288 | ~ | 312 | MHz |
| 通带1损耗 | 300MHz | / | 2.0 | dB | ||
| 通带2损耗 | 300MHz | / | 4.0 | dB | ||
| 通带1带内波动 | / | / | 1.0 | dB | ||
| 通带2带内波动 | / | / | 3.0 | dB | ||
| 通带1带外抑制 | 300MHz±70 | MHz≥ | 10 | dB | ||
| 通带1带外抑制 | 300MHz±93 | MHz≥ | 40 | dB | ||
| 通带1带外抑制 | 300MHz±140 | MHz≥ | 60 | dB | ||
| 通带2带外抑制 | 300MHz±16.8 | MHz≥ | 17 | dB | ||
| 通带2带外抑制 | 300MHz±36 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | ||||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃ |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 通带频率1：-1dB带宽：≥102MHz 通带频率2：-3dB带宽：≥24MHz 通带1带内群时延波动：≤3ns（82MHz带宽） 通带1带内群时延波动：≤7ns（102MHz带宽） 通带2带内群时延波动：≤1ns（300MHz±2MHz带宽） |
功能示意图

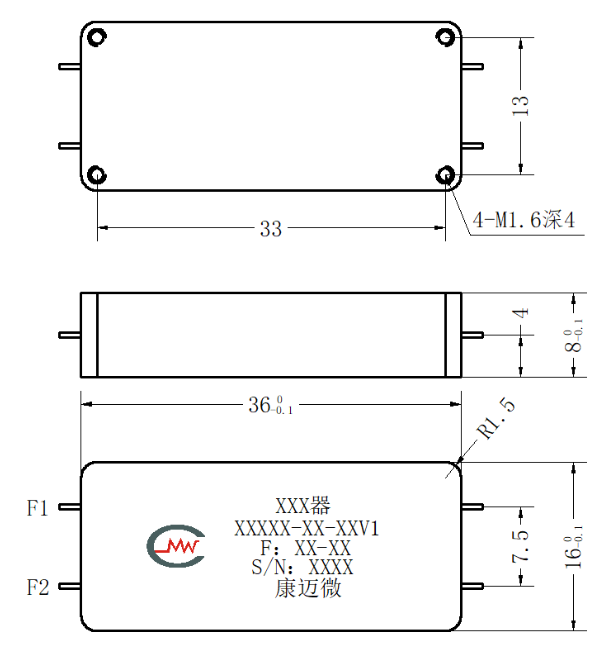

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
