产品
功率放大器
30~300MHz,增益 50dB,输出功率 45W,效率 60%,SMA,N
- DPA8-30-300-4045
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
窄带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 30 | ~ | 300 | MHz | |
| 增益 | 50 | dB | 小信号增益 | ||
| 带内平坦度 | ±7 | dB | |||
| 输入驻波比 | 1.6 | ||||
| 输出功率 | 45 | 60 | W | CW信号 | |
| 效率 | 50 | 60 | % | ||
| 谐波抑制 | 15 | dBc | |||
| 杂波抑制 | 45 | 50 | dBc | ||
| ACP | 70 | dBc |
其它参数
| 输入接口形式 | SMA-K |
| 输出接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 3.5A |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |
典型测试数据
| F（MHz） | 30 | 100 | 140 | 180 | 220 | 260 | 300 | 340 |
| VSWR（IN） | 1.68 | 1.51 | 1.4 | 1.29 | 1.26 | 1.45 | 1.72 | 1.98 |
| Pout（SAT）（dBm） | 44.18 | 46.89 | 47.83 | 47.77 | 47.32 | 46.8 | 47.17 | 46.18 |
| Pout（SAT）（W） | 26.18 | 48.87 | 60.67 | 59.84 | 53.95 | 47.86 | 52.12 | 41.5 |
| Ids（A） | 1.58 | 2.43 | 2.8 | 2.95 | 2.86 | 2.88 | 2.96 | 2.48 |
| Gain（dB） | 60.46 | 56.89 | 55.04 | 53.67 | 52.37 | 51.26 | 50.31 | 49.53 |
| ŋ（%） | 59.18 | 71.82 | 77.39 | 72.45 | 67.35 | 59.36 | 62.89 | 59.76 |
| 2次谐波抑制（dBC） | 15.6 | 16.58 | 15.94 | 17.13 | 19.3 | 18.2 | 19.7 | 17.5 |
| 3次谐波抑制（dBC） | 13.3 | 13.96 | 14.1 | 13.65 | 17.3 | 17.5 | 19.26 | 22.6 |
| 4次谐波抑制（dBC） | 18.4 | 19.9 | 24.4 | 38.1 | 36.1 | 33.2 | 31.8 | 36.2 |
| 杂波抑制（dBC） | 58 | 59.3 | 57.5 | 58.7 | 50.6 | 49.5 | 50.9 | 58.5 |
| ACP（dBc） | 71 | 73.1 | 73.4 | 74 | 74.4 | 73.6 | 73.7 | 73.5 |

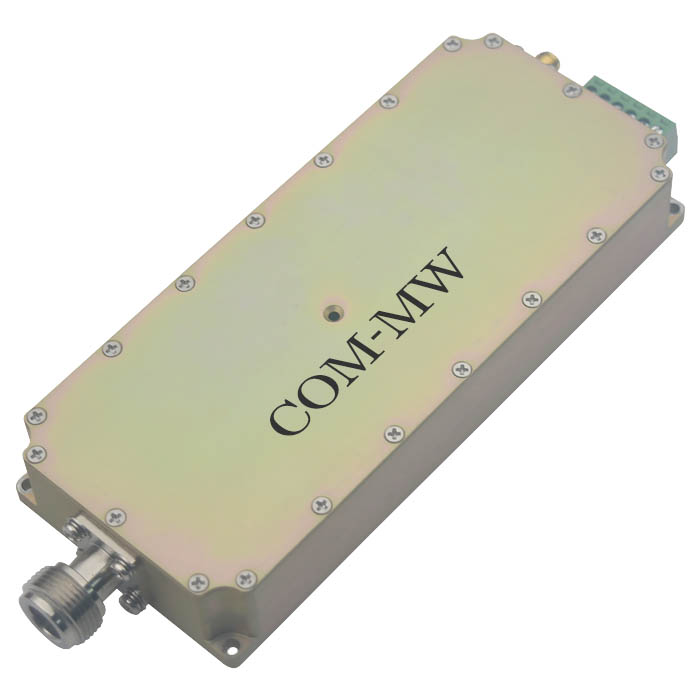

参考实物图

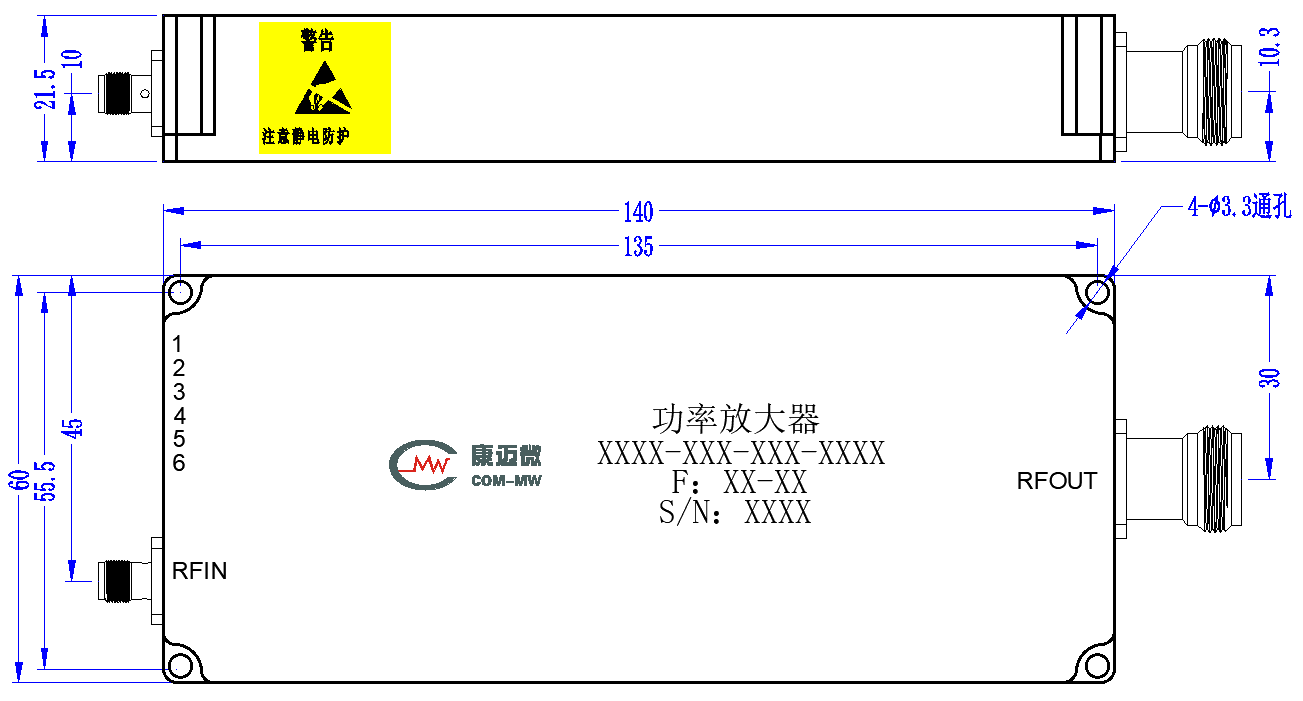

外形结构图

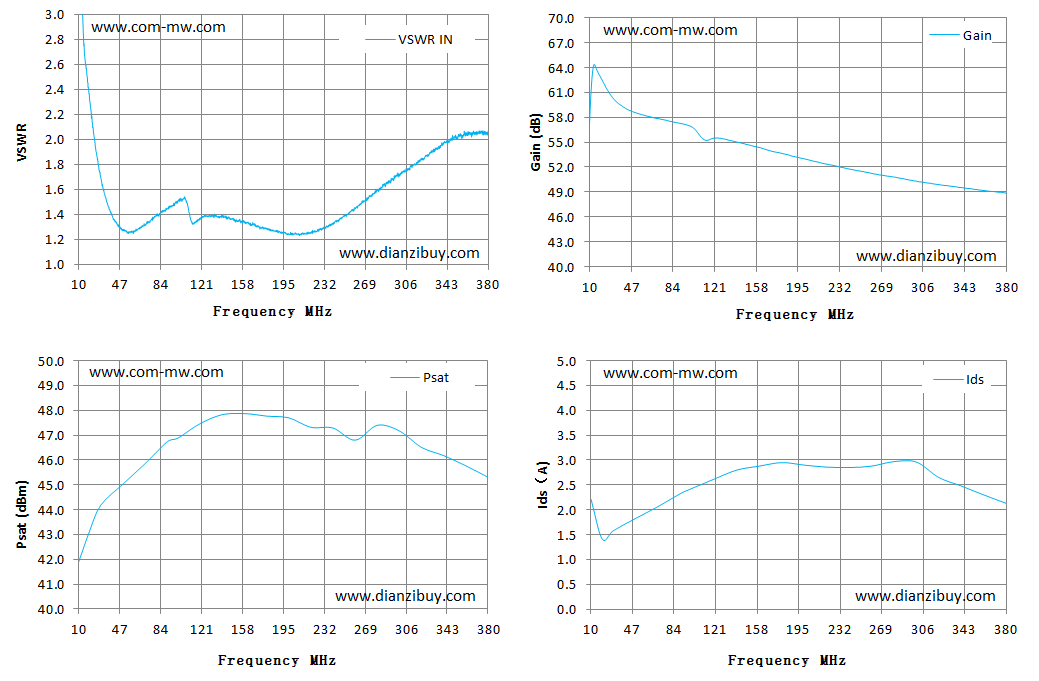

典型测试曲线图
接口定义（3.5-6P）
| 序号 | 定义 | 备注 |
| Pin1 | +28V | 50W及以下可以只接1路供电，供电线建议采用1～1.5mm2多芯铜线 |
| Pin 2 | +28V | 100W及以上必须接2路供电 |
| Pin 3 | GND | |
| Pin 4 | GND | |
| Pin 5 | EN | 0=关；5V=开；不连接默认开 |
| Pin 6 | ALARM | 1=有告警；0=无告警 |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
具有输出开关控制接口
清洗产品表面，请勿将产品浸泡清洗液中清洗。
