产品
滤波器组件
阻带频率 98MHz,阻带频率 892.5MHz,≥25dB,通带频率 DC~80MHz,~825MHz,~1350MHz,N ,N
- DFSBSF3-L825-960-4012
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 98 | MHz | |||
| 阻带频率 | 892.5 | MHz | |||
| 阻带抑制 | ≥ | 25 | dB | ||
| 通带频率 | DC | ~ | 80 | MHz | |
| 通带频率 | 110 | ~ | 825 | MHz | |
| 通带频率 | 960 | ~ | 1350 | MHz | |
| 通带损耗 | 3.0 | dB | |||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | N -F（输入） |
| 接口形式 | N -M（输出） |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 烤漆（无光褐绿色） |
| 功率容量 | 2W设计保证（输入抗烧毁功率） |
| 工作温度 | -10~+55℃ |
| 存储温度 | -25~+70℃设计保证 |
| 限幅功能 | 限幅至10dBm；（输入端口限幅） |
| 电源要求 | 可直通+15V/1A直流电； |
| 馈电方向 | 射频信号输出端至信号输入端 |
| 防水要求 | 具有防雨能力，可在露天工作 |
| 其它 | 交货时仅提供（低温、常温、高温）测试报告、合格证 ；不提供其他各类文件。 |

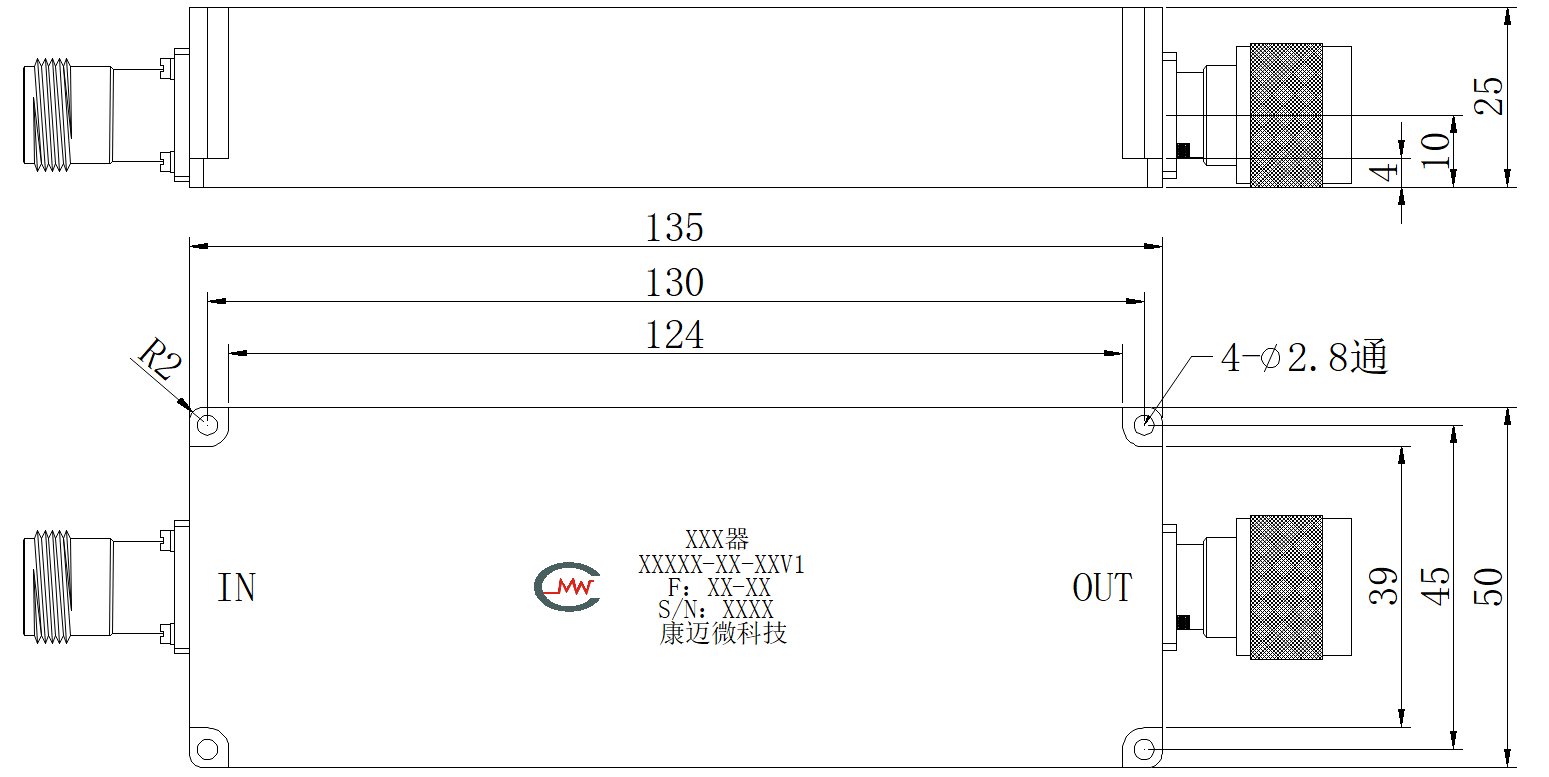

外形结构图（mm）

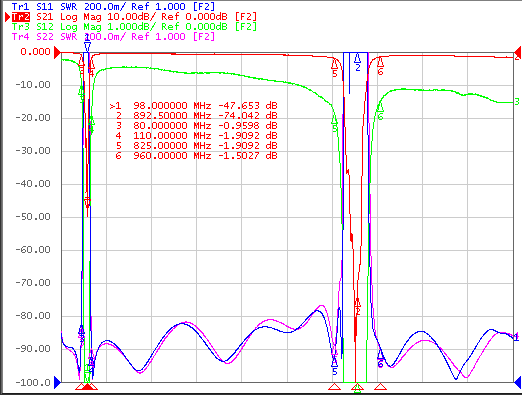

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
