开关
DC~40GHz,单刀六掷 ,TTL控制,反射式,15ms,2.92-K,24V,200万次
- DSW9-6R0-40G-2311
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 0.3 | dB@6G | ||
| 插入损耗 | 0.5 | dB@18G | ||
| 插入损耗 | 0.9 | dB@40G | ||
| 隔离度 | 70 | dB@6G | ||
| 隔离度 | 60 | dB@18G | ||
| 隔离度 | 50 | dB@40G | ||
| 驻波比 | 1.3 | @6G | ||
| 驻波比 | 1.5 | @18G | ||
| 驻波比 | 1.9 | @40G | ||
| 功率容量 | 40 | W@6G | ||
| 功率容量 | 25 | W@18G | ||
| 功率容量 | 5 | W@40G |
其它参数
| 开关路数 | 单刀六掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 150mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制接口 | D-SUB15 Male |
典型测试数据
| Frequency GHz | S00 驻波 | S01 损耗 dB | S34 隔离 dB | S02 相位 ° |
| 0.01 | 1.01 | -0.01 | -98.53 | -0.02 |
| 3.01 | 1.09 | -0.07 | -90.57 | -0.27 |
| 6.01 | 1.15 | -0.11 | -89.16 | -0.47 |
| 9.01 | 1.1 | -0.19 | -88.86 | -0.56 |
| 12.01 | 1.13 | -0.21 | -87.4 | -0.72 |
| 15.01 | 1.6 | -0.36 | -86.95 | -0.91 |
| 18.01 | 1.24 | -0.33 | -83.45 | -1.08 |
| 21.01 | 1.12 | -0.31 | -82.32 | -1.16 |
| 24 | 1.41 | -0.52 | -82.4 | -1.14 |
| 27 | 1.4 | -0.46 | -82.31 | -1.72 |
| 30 | 1.18 | -0.41 | -84.43 | -1.8 |
| 33 | 1.26 | -0.52 | -83.66 | -1.62 |
| 36 | 1.59 | -0.67 | -81.3 | -2.01 |
| 39 | 1.44 | -0.72 | -78.29 | -2.59 |
| 42 | 1.35 | -0.62 | -77.55 | -1.95 |

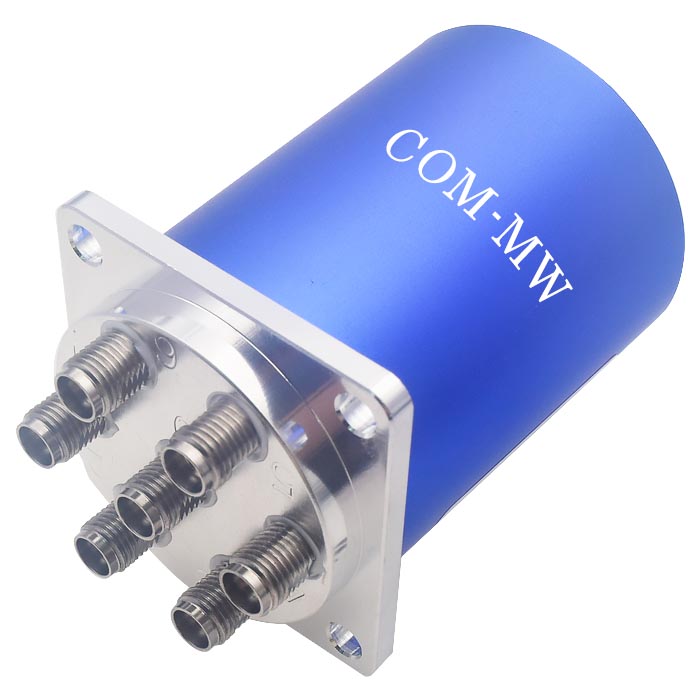

参考实物图

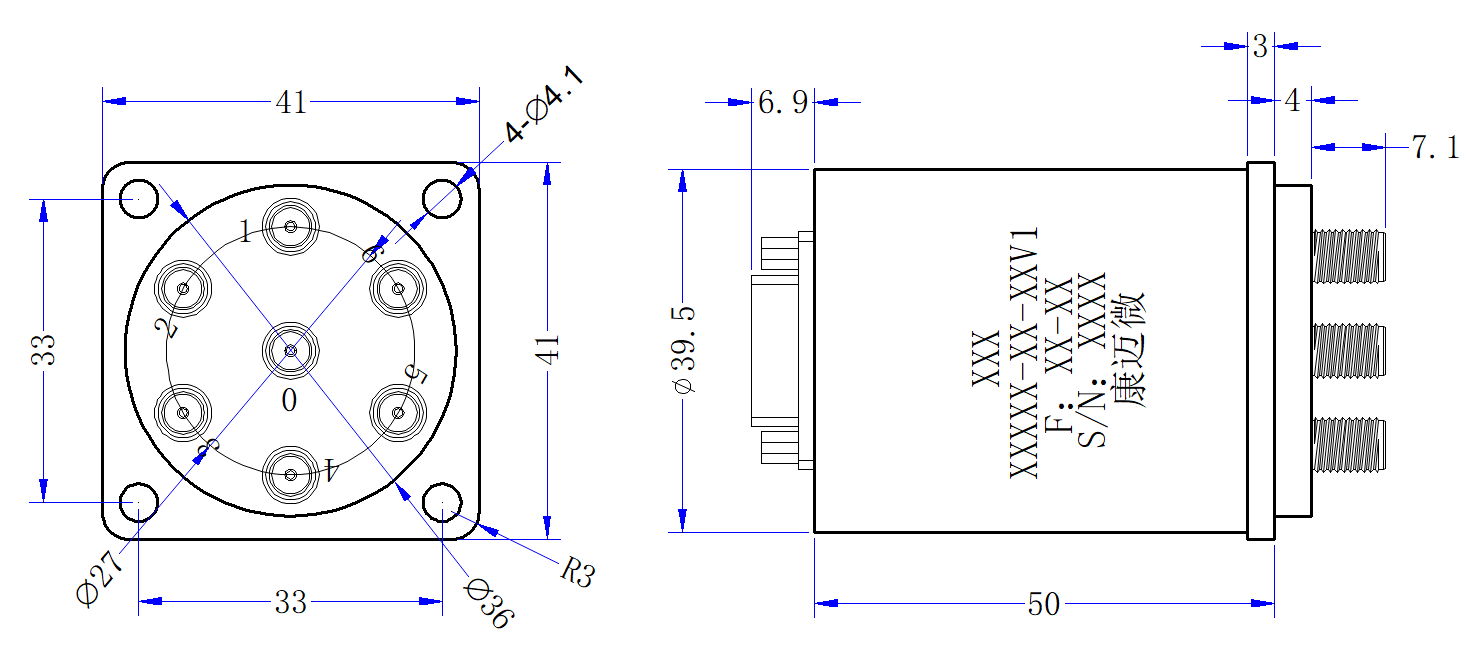

外形结构图（mm）
控制引脚定义
| Pin 1 | TTL高电平，其它低电平 | RF 0-1 |
| Pin 2 | TTL高电平，其它低电平 | RF 0-2 |
| Pin 3 | TTL高电平，其它低电平 | RF 0-3 |
| Pin 4 | TTL高电平，其它低电平 | RF 0-4 |
| Pin 5 | TTL高电平，其它低电平 | RF 0-5 |
| Pin 6 | TTL高电平，其它低电平 | RF 0-6 |
| Pin 7 | +24V | / |
| Pin 8 | GND | / |
| Pin 9-15 | 不使用 | / |

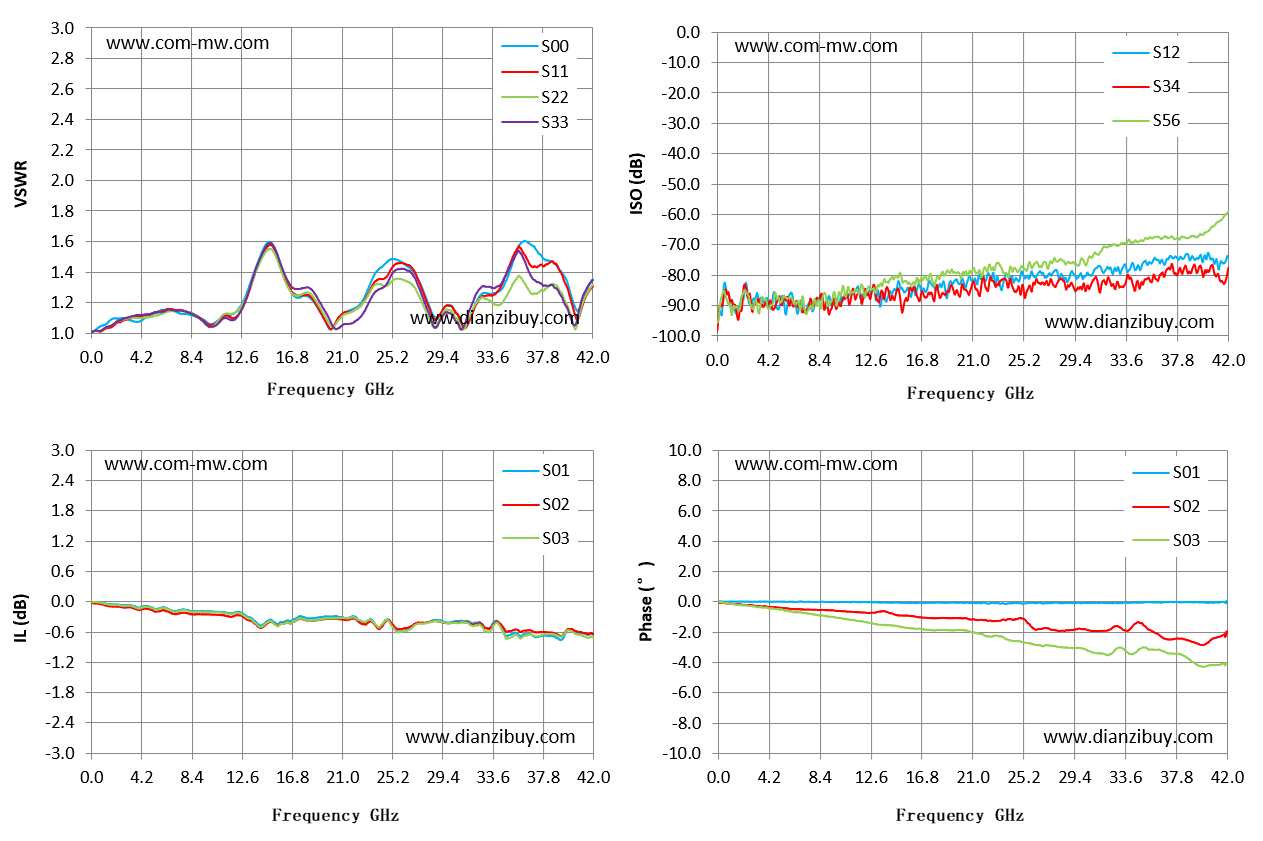

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 开关顺序：先断后合。 |
