限幅器
工作频率0.3~2MHz, 限幅电平11.5dBm, 功率容量2W, SMA
- DL8-0-18000-2107
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.3 | ~ | 2 | MHz |
| 限幅电平 | 11.5 | dBm | ||
| 插入损耗 | 0.23 | 0.7 | dB | |
| 驻波比 | 1.05 | 1.5 | ||
| 输入功率范围 | +12 | +30 | dBm | |
| 恢复时间 | 10 | ns | ||
| 响应时间 | 2 | ns |
其它参数
| 功率容量 | 2W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA |
| 接口材质 | 外壳铜 镀金 |
| 工作温度 | -55~+100℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 其它 | 输入接口：SMA-K；输出接口：SMA-J |

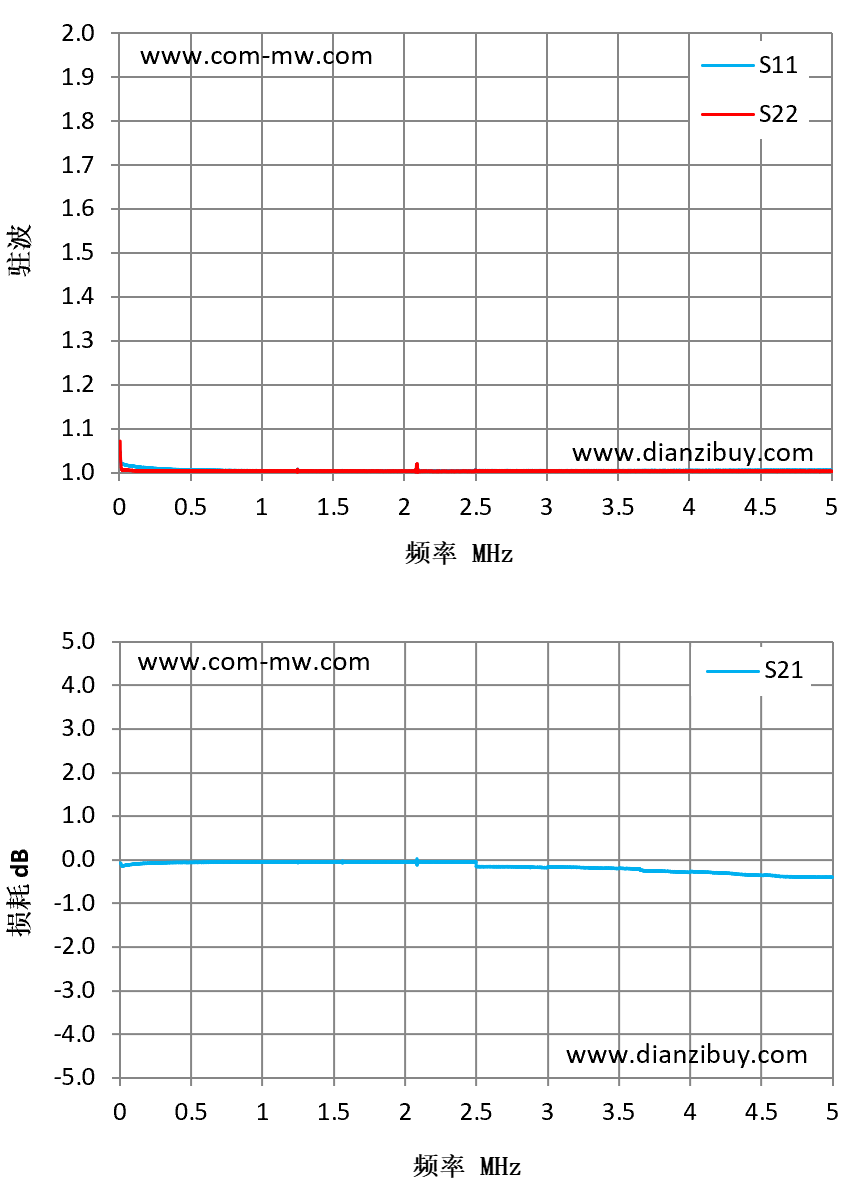

典型测试曲线图

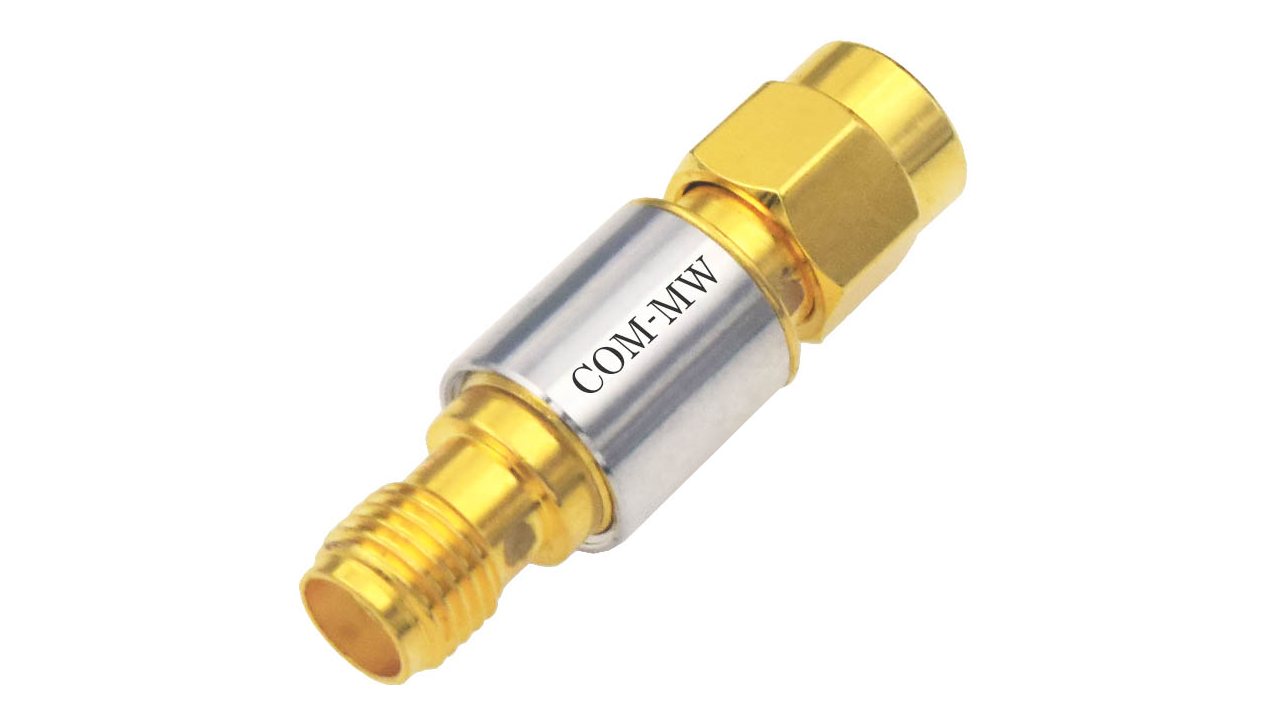

参考实物图
外形结构图（mm）
注意事项
1、注意输入输出方向，反接可能会导致产品烧毁。
