产品
微带阵列天线
工作频率 300~6000MHz,波束内增益1 3.5dBi@300-1000MHZ,波束内增益2 4.5dBi@1-3GHZ,波束内增益3 4.5dBi@3-6GHZ,垂直极化,N-K,低空无人机干扰、无人机反制、定向干扰系统。
- ZWDZ7-300-6000-2418
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 300 | ~ | 6000 | MHz |
| 波束内增益1 | 3.5 | dBi@300-1000MHZ | ||
| 波束内增益2 | 4.5 | dBi@1-3GHZ | ||
| 波束内增益3 | 4.5 | dBi@3-6GHZ | ||
| 驻波比 | 2 | @300-6000MHZ | ||
| 波束宽度 | 60*60 | ° | ||
| 相邻单元间隔离度 | 25 | dB |
其它参数
| 极化方式1 | 垂直极化 |
| 功率容量1 | 100W设计保证@300-3000MHZ |
| 功率容量1 | 50W设计保证@3-6GHZ |
| 接口形式 | N-K |
| 外形尺寸 | 350*535*180mm |
| 估算重量 | 4.6Kg |
| 表面 | 海灰色哑光 |
| 工作温度 | -40~+55℃设计保证 |
| 储存温度 | -55~+75℃设计保证 |
| 用途 | 低空无人机干扰、无人机反制、定向干扰系统。 |

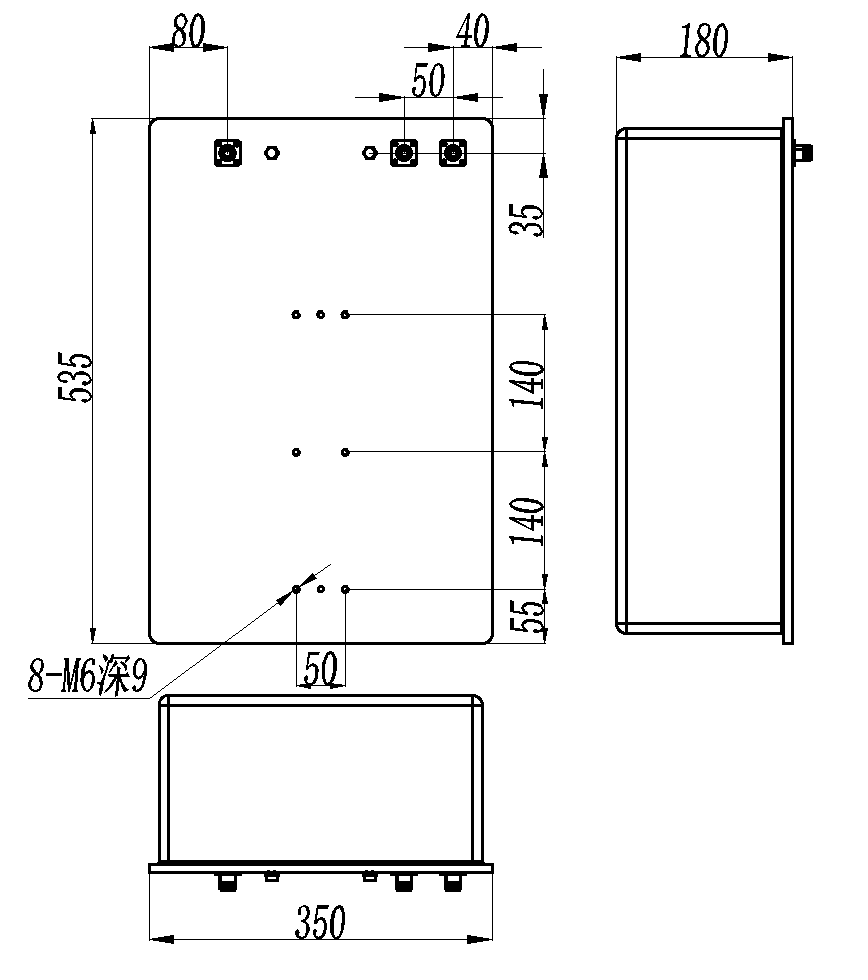

外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；

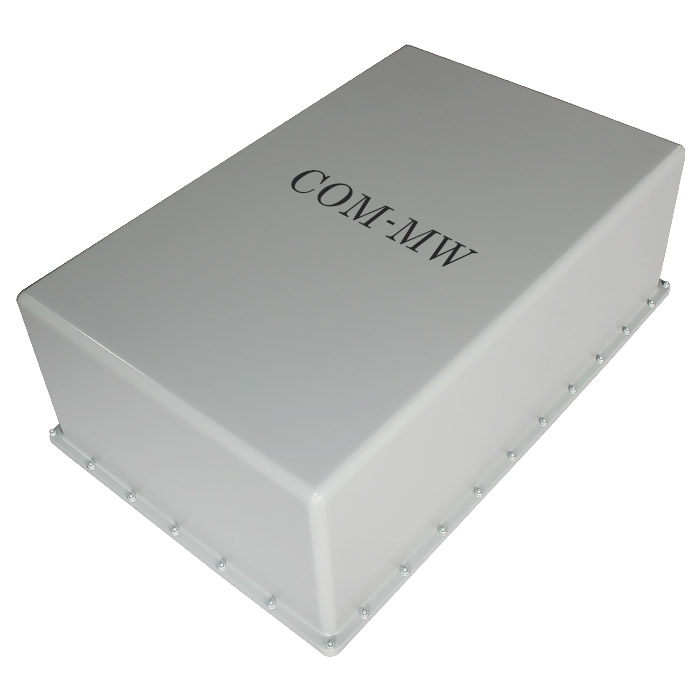

参考实物图
