产品
耦合器
225~2500MHz, 耦合度45dB, 表面贴装, 200W, 替代IPP-8063
- C0408
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 225 | ~ | 2500 | MHz |
| 插入损耗 | 0.25 | dB | ||
| 耦合度 | 44 | 45 | 46 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.35 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 200W |
| 工作温度 | -40~+85℃ |
| 存储温度 | -55~+125℃ |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-8063 |
端口定义
| 输入端口 | 1&2 |
| 输出端口 | 2&1 |
| 耦合端口 | 3&4 |
| 隔离端口 | 4&3 |
建议PCB布局图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 200 | 1.06 | 1.09 | -0.02 | -45.69 | -86.53 |
| 400 | 1.12 | 1.15 | -0.05 | -45.28 | -82.34 |
| 800 | 1.12 | 1.13 | -0.08 | -45.01 | -64.47 |
| 1000 | 1.06 | 1.08 | -0.09 | -45.5 | -71.31 |
| 1400 | 1.14 | 1.14 | -0.12 | -45.85 | -71.51 |
| 1600 | 1.22 | 1.18 | -0.15 | -45.68 | -68.92 |
| 1800 | 1.25 | 1.15 | -0.18 | -45 | -66.79 |
| 2200 | 1.13 | 1.04 | -0.19 | -44.62 | -62.52 |
| 2400 | 1.04 | 1.1 | -0.21 | -44.66 | -63.72 |
| 2800 | 1.19 | 1.16 | -0.26 | -46.11 | -68.58 |
| 3000 | 1.2 | 1.15 | -0.28 | -47.25 | -57.97 |

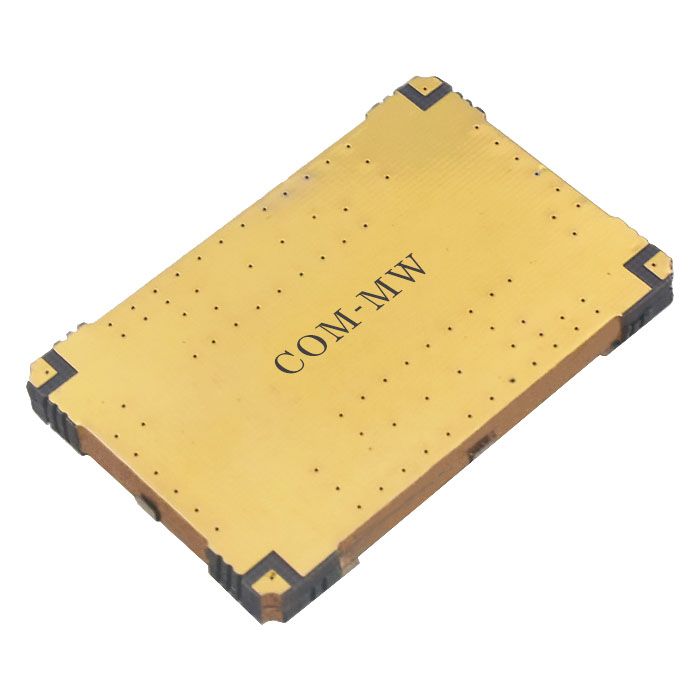

参考实物图

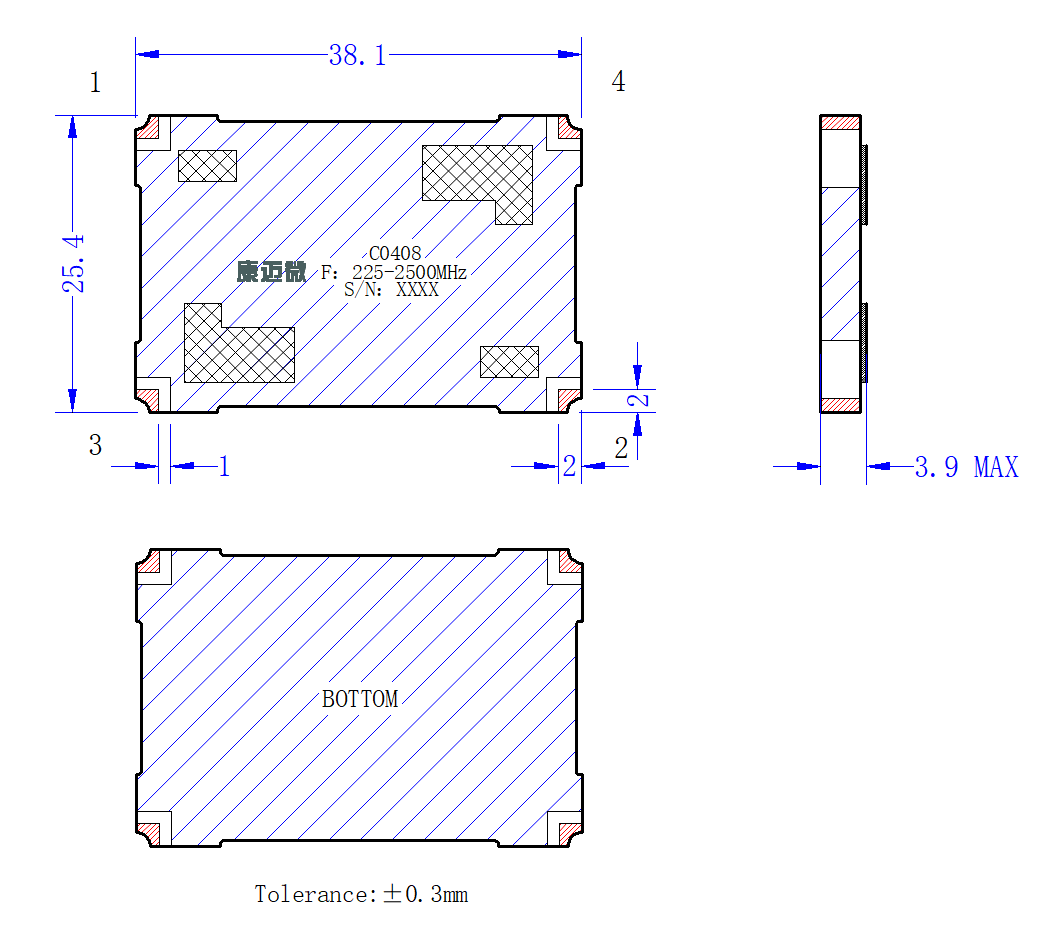

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
