功率放大器
300~1000MHz, 增益43dB, 输出功率30W, 输出接口形式N -F
- DPA8-0.03-1G-3974
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 300 | ~ | 1000 | MHz | |
| 增益 | 41 | 43 | 50 | dB | 小信号增益 |
| 带内平坦度 | ±5 | dB | |||
| 输入驻波比 | 2.2 | 2.5 | |||
| 输出功率 | 25 | 30 | W | CW | |
| 效率 | 43 | 50 | % | ||
| 谐波抑制 | 8 | 15 | dBc | 2 | |
| 杂波抑制 | 65 | dBc | F0±200kHz | ||
| ACP | 70 | dBC |
环境要求
| 输入接口形式 | SMA-F |
| 输出接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 3A |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |
典型测试数据
| Frequency（ GHz） | 0.1 | 0.3 | 0.5 | 0.7 | 0.9 | 1 |
| VSWR IN | 2.58 | 2.25 | 1.86 | 2.23 | 2.34 | 1.79 |
| Gain（dB） | 41.96 | 47.94 | 49.89 | 40.12 | 42.79 | 41.7 |
| Psat（dBm） | 40.3 | 45.71 | 46.25 | 45.85 | 44.74 | 44.13 |
| Psat（W） | 10.72 | 37.24 | 42.17 | 38.46 | 39.79 | 25.88 |
| Ids(A) | 0.94 | 2.21 | 2.75 | 2.34 | 1.95 | 1.82 |
| ŋ（%） | 40.71 | 57.08 | 54.77 | 58.7 | 54.55 | 50.79 |
| 2次谐波抑制（dBC） | 8.47 | 13.6 | 14.5 | 25 | 20.86 | 37.7 |
| 3次谐波抑制（dBC） | 14.49 | 14.6 | 24.1 | 27 | 38.4 | 42.6 |
| 4次谐波抑制（dBC） | 14 | 28.6 | 35.4 | 49.8 | 46.7 | 41.2 |
| 杂波抑制（dBC） | 65 | 66 | 69 | 68 | 68.5 | 70 |
| ACP（dBc） | 71.9 | 72.4 | 74 | 74.2 | 72.8 | 72.6 |

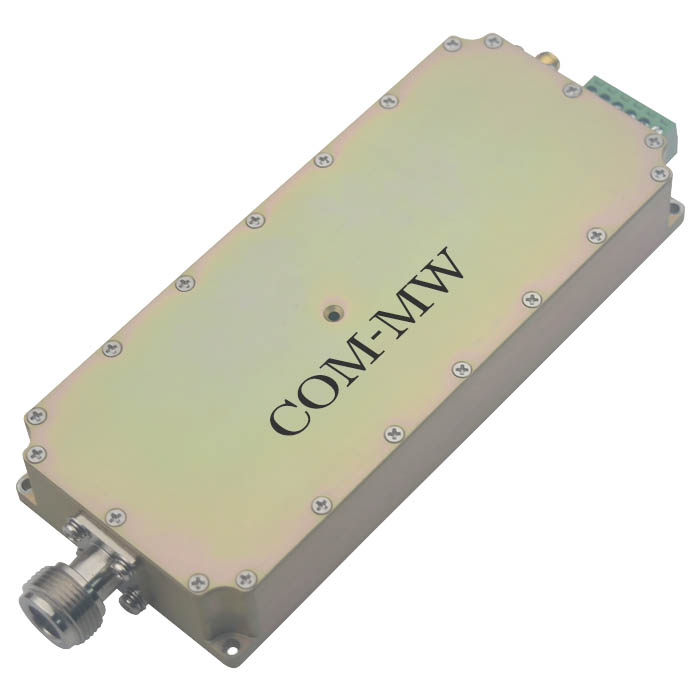

参考实物图

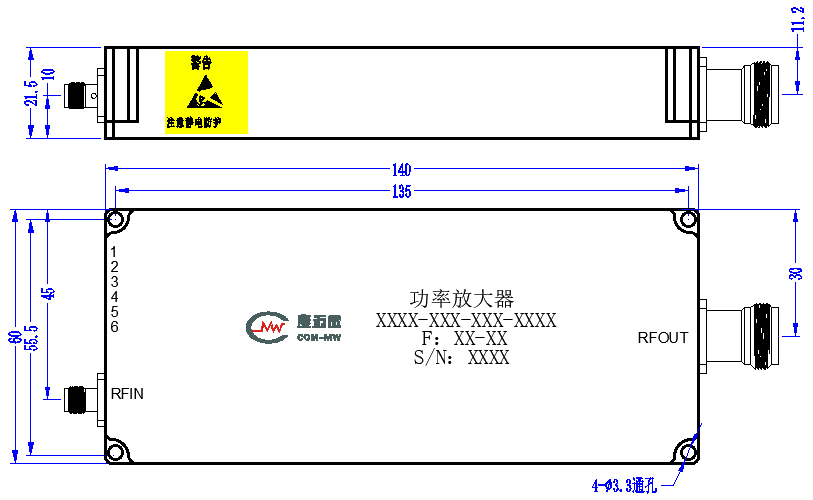

外形结构图

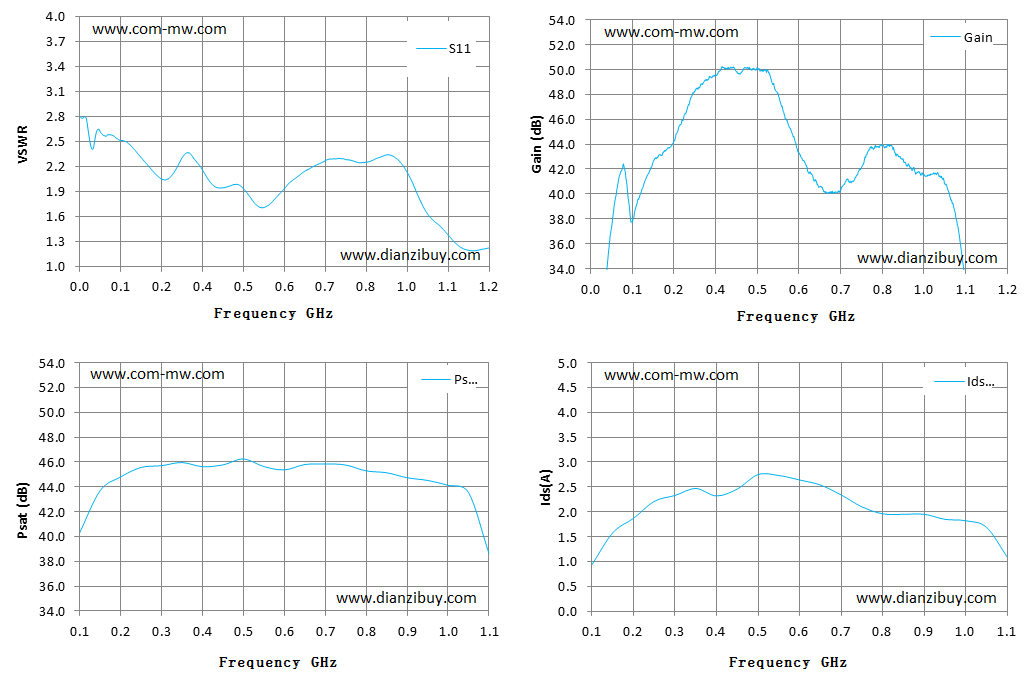

典型测试曲线图

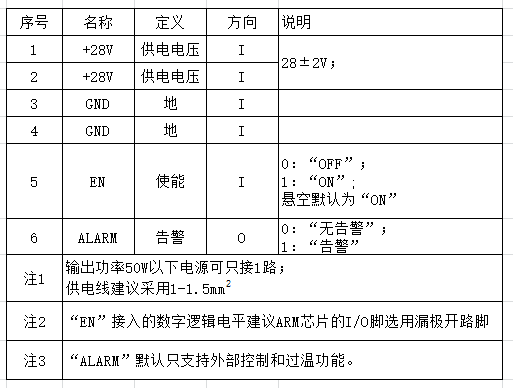

接口定义
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
具有输出开关控制接口；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
