产品详情
产品特点
宽带，增益可调。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
|---|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz | |
| 增益 | 20,30,40 | dB | 可调 | ||
| 增益平坦度 | ±3 | dB | |||
| 带内波动 | 1 | dB | 1G带宽 | ||
| 噪声系数 | 6 | dB | 包含20~40dB增益状态 | ||
| 驻波比 | 2.5 | ||||
| P-1dB功率 | 9 | dBm | |||
| 杂波电平 | -70 | dBm | |||
| 重量 | 50 | g |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 工作温度 | -40~+55℃设计保证 |
| 其它 | 工作模式: 支持连续波和脉冲 抗烧毁功率：2W连续波，脉冲20W（射频输入端口）；开机状态增益20dB |
真值表（注：1：3~5V；0:0~0.2V）
| C1 | C2 | 增益（dB） |
| 0 | 0 | 20 |
| 0 | 1 | 30 |
| 1 | 1 | 40 |
典型测试数据
| 频率 GHz | S11 驻波 | S21 增益 dB | S21 增益 dB | S21 增益 dB |
|---|---|---|---|---|
| 1 | 1.49 | 26.48 | 36.61 | 46.61 |
| 2.29 | 1.41 | 26.83 | 36.65 | 46.58 |
| 3.57 | 1.36 | 26.07 | 36.27 | 46.21 |
| 6.14 | 1.41 | 25.43 | 35.46 | 45.91 |
| 7.43 | 1.5 | 25.4 | 35.38 | 45.87 |
| 8.71 | 1.42 | 25.57 | 36.02 | 46.62 |
| 11.29 | 1.18 | 26.02 | 36.46 | 46.65 |
| 12.57 | 1.27 | 26.01 | 36.79 | 47.06 |
| 13.86 | 1.43 | 26.52 | 36.77 | 47.09 |
| 16.43 | 1.77 | 26.36 | 36.39 | 46.77 |
| 17.71 | 2.14 | 26.74 | 36.79 | 46.79 |
| 19 | 2.26 | 27.07 | 37.04 | 47.01 |

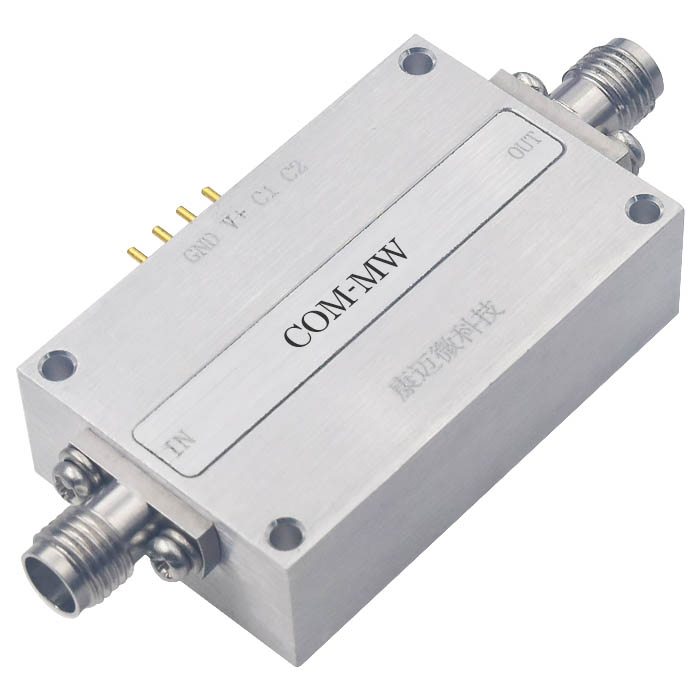

参考实物图
外形结构图（mm）

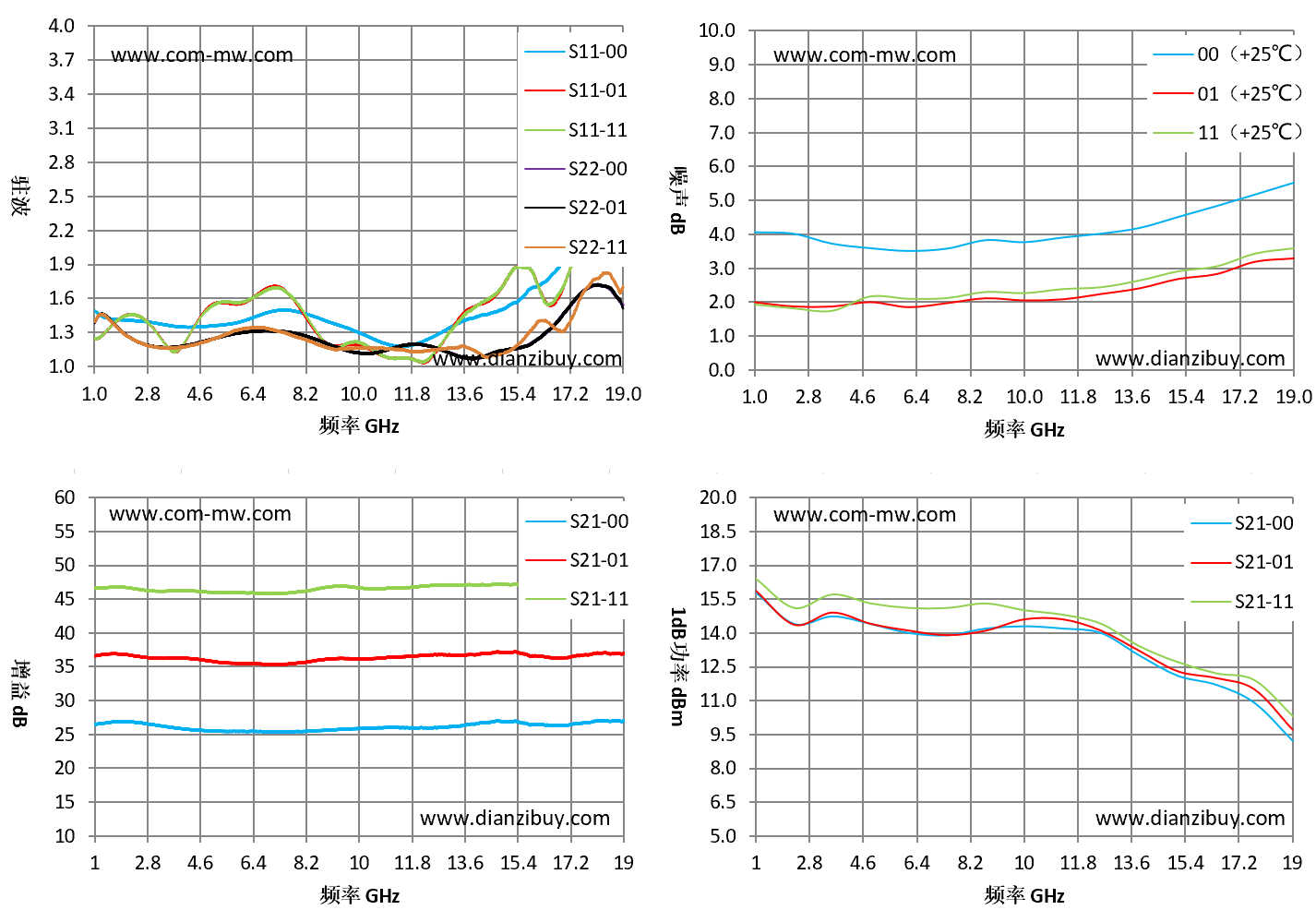

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
