产品
耦合器
18~50GHz, 耦合度15dB, 2.4, 15W
- ZDC25-15M18-50G-551
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 50 | GHz |
| 插入损耗 | 1.8 | dB | ||
| 耦合度 | 13.5 | 15 | 16.5 | dB |
| 耦合平坦度 | ±1.2 | dB | ||
| 方向性 | 8 | 10 | dB | |
| 主线驻波比 | 1.8 | |||
| 耦合线驻波比 | 1.8 |
其它参数
| 接口形式 | 2.4-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 15W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 17 | 1.05 | 1.12 | -0.73 | -14.69 | -20.56 |
| 19.36 | 1.03 | 1.07 | -0.75 | -14.54 | -19.02 |
| 21.71 | 1.09 | 1.14 | -0.86 | -14.65 | -16.98 |
| 24.07 | 1.1 | 1.05 | -0.81 | -14.77 | -24.23 |
| 26.43 | 1.16 | 1.15 | -0.89 | -14.92 | -36.28 |
| 28.79 | 1.18 | 1.08 | -0.96 | -15.01 | -14.54 |
| 31.14 | 1.3 | 1.13 | -0.96 | -15.05 | -24.89 |
| 33.5 | 1.33 | 1.3 | -1.01 | -14.97 | -14.57 |
| 35.86 | 1.36 | 1.36 | -1.13 | -15.3 | -12.68 |
| 38.21 | 1.18 | 1.22 | -1.2 | -14.77 | -11.03 |
| 40.57 | 1.18 | 1.19 | -1.09 | -14.91 | -20.27 |
| 42.93 | 1.11 | 1.16 | -1.13 | -15.04 | -23.94 |
| 45.29 | 1.41 | 1.36 | -1.29 | -15.06 | -10.63 |
| 47.64 | 1.26 | 1.23 | -1.4 | -15.11 | -11.07 |
| 50 | 1.38 | 1.23 | -1.3 | -15.54 | -20.03 |

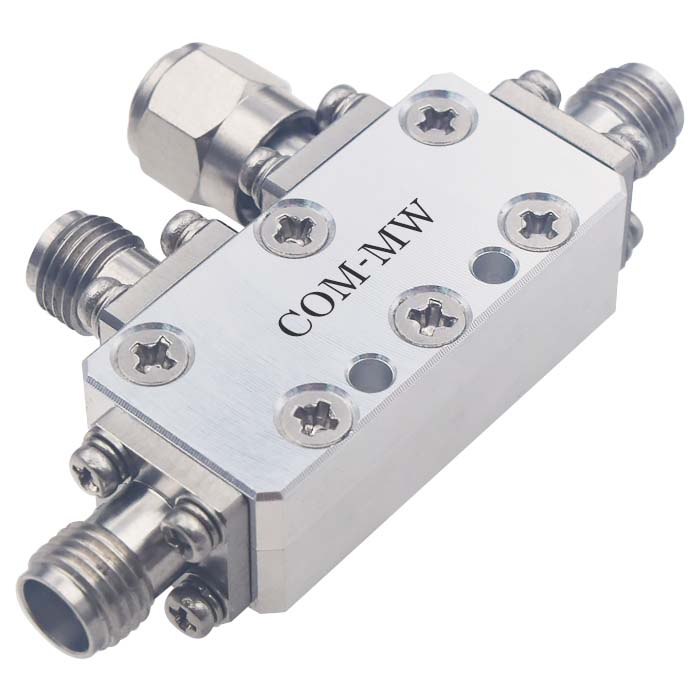

参考实物图

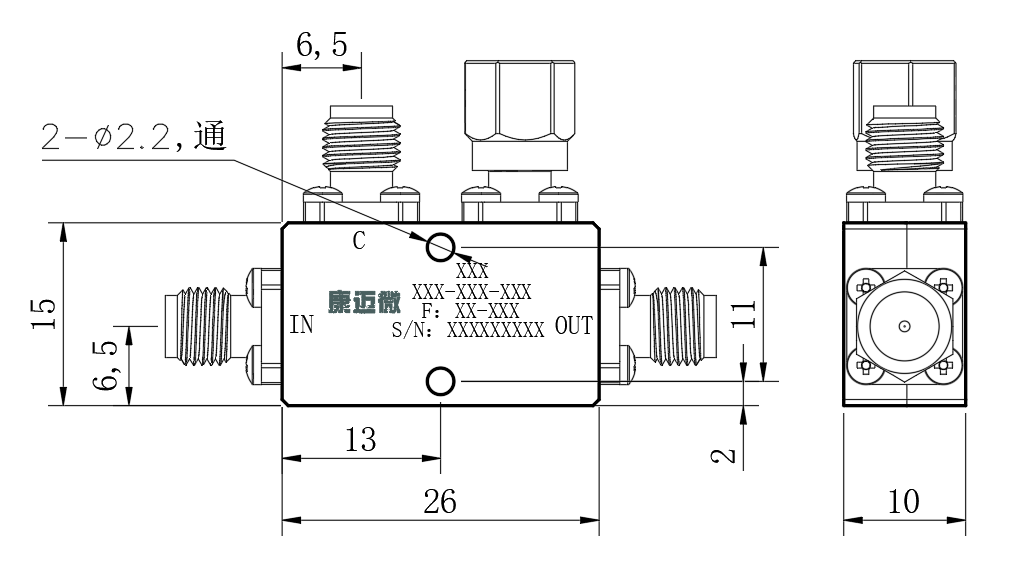

外形结构图（mm）

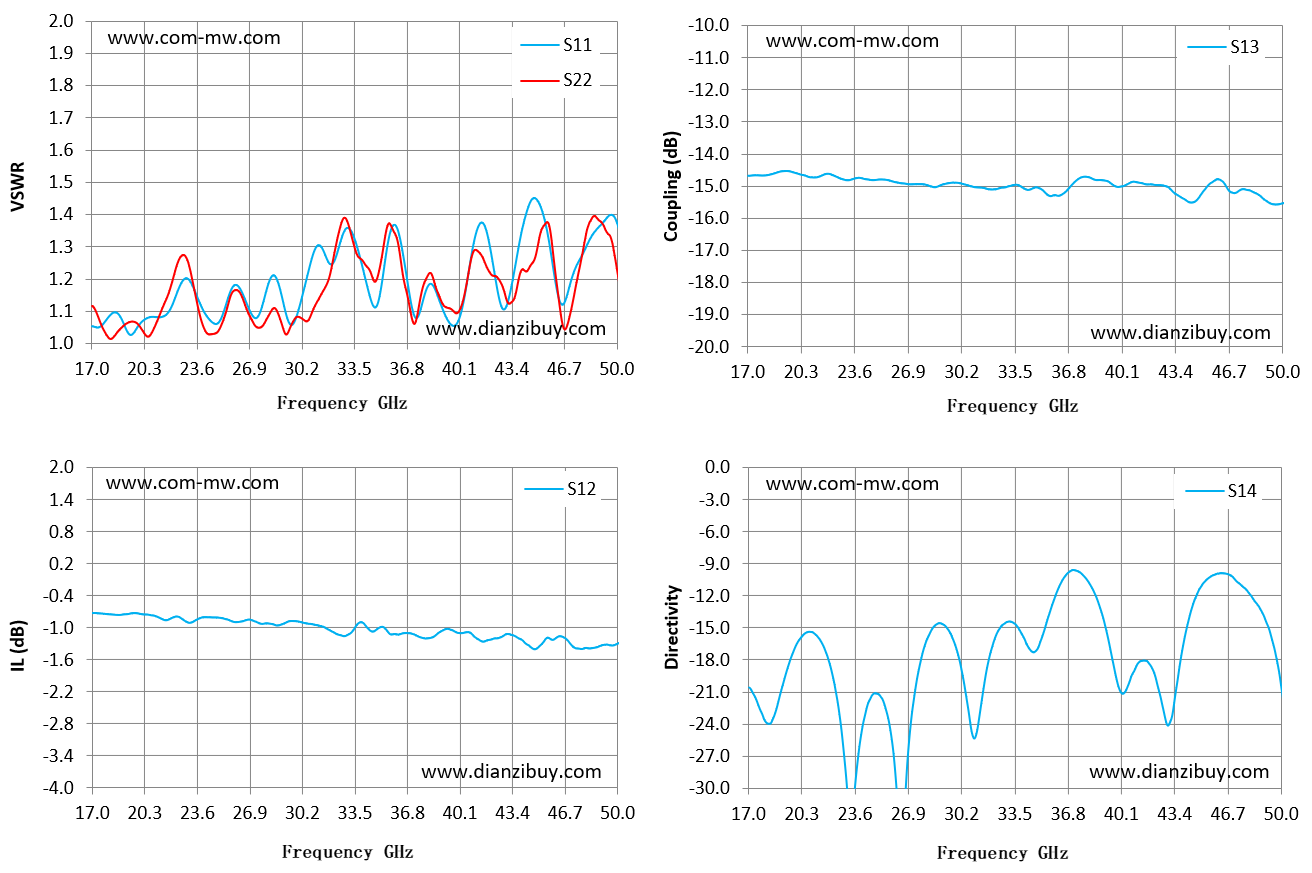

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
