功分器
1~2700MHz, 1W, 2路, 相位0°, 表面贴装, 替代MAPD-008957-CT0012
- S0902
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，高性价比。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 2700 | MHz |
| 插入损耗 | 1 | 3.5 | dB | |
| 隔离度 | 9 | 13 | dB | |
| 输入驻波比 | 1.8 | 2.8 | ||
| 输出驻波比 | 1.3 | 2.5 | ||
| 幅度平衡 | 0.8 | 2.5 | dB | |
| 相位平衡 | 5 | 20 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代MAPD-008957-CT0012 |
端口定义
| 公共端口 | 1 |
| 分配端口 | 3，4 |
| 接地端口 | 2，5，6 |

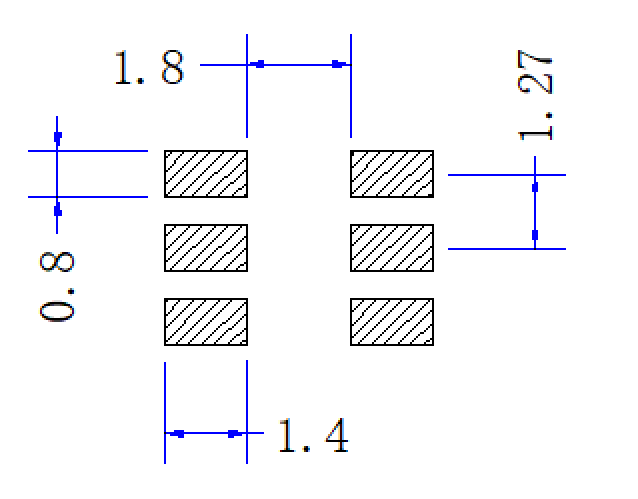

建议PCB布局图
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 1 | -3.44 | -10.5 | 1.85 | 1.19 |
| 400 | -3.55 | -12.8 | 1.93 | 1.25 |
| 600 | -3.61 | -13.6 | 1.9 | 1.27 |
| 1000 | -4.04 | -15.8 | 1.75 | 1.3 |
| 1500 | -3.53 | -17.8 | 1.43 | 1.31 |
| 1800 | -3.69 | -18.1 | 1.24 | 1.24 |
| 2200 | -3.81 | -17.8 | 1.23 | 1.17 |
| 2500 | -4.15 | -16.1 | 1.52 | 1.16 |
| 2700 | -4.42 | -14.8 | 1.79 | 1.21 |

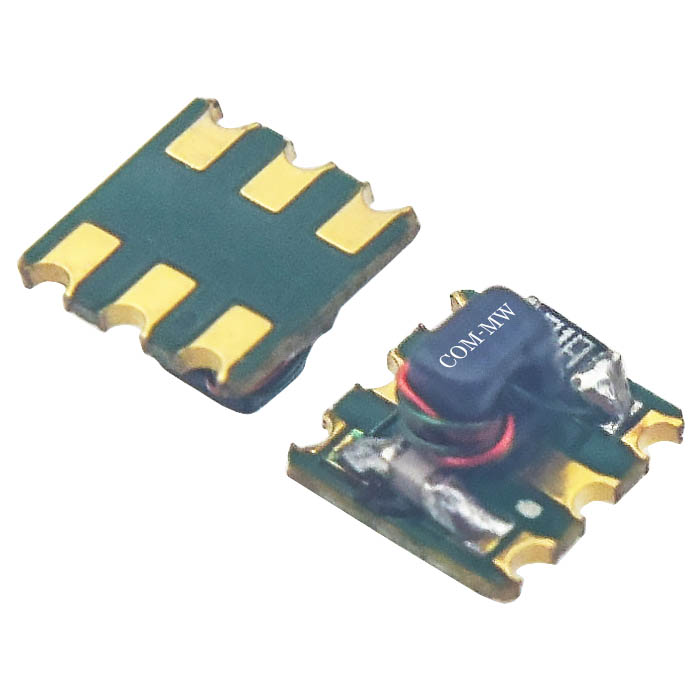

参考实物图
外形结构图（mm）

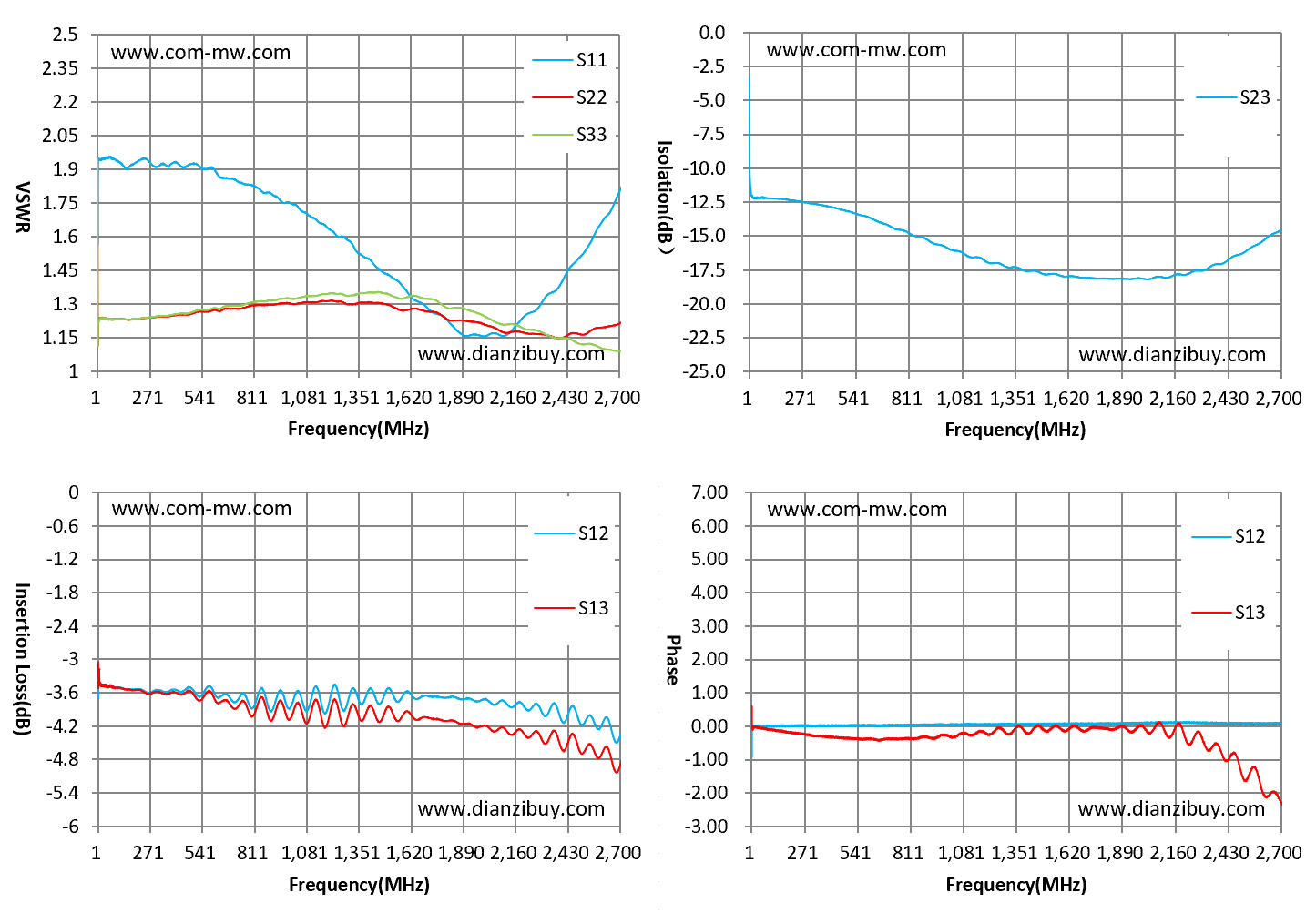

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 以上测试曲线包含测试夹具的损耗和驻波，实际产品应该会更好。 |
