功分器
1000~2500MHz, 1W, 2路, 0°, 表面贴装, 替代SBTC-2-25+
- S0113
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 2500 | MHz |
| 插入损耗 | 1 | 2.5 | dB | |
| 隔离度 | 14 | 19 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.8 | 1.2 | dB | |
| 相位平衡 | 8 | 14 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SBTC-2-25+ |
端口定义
| 公共端口 | 6 |
| 分配端口 | 3,4 |
| 接地端口 | 1,2 |

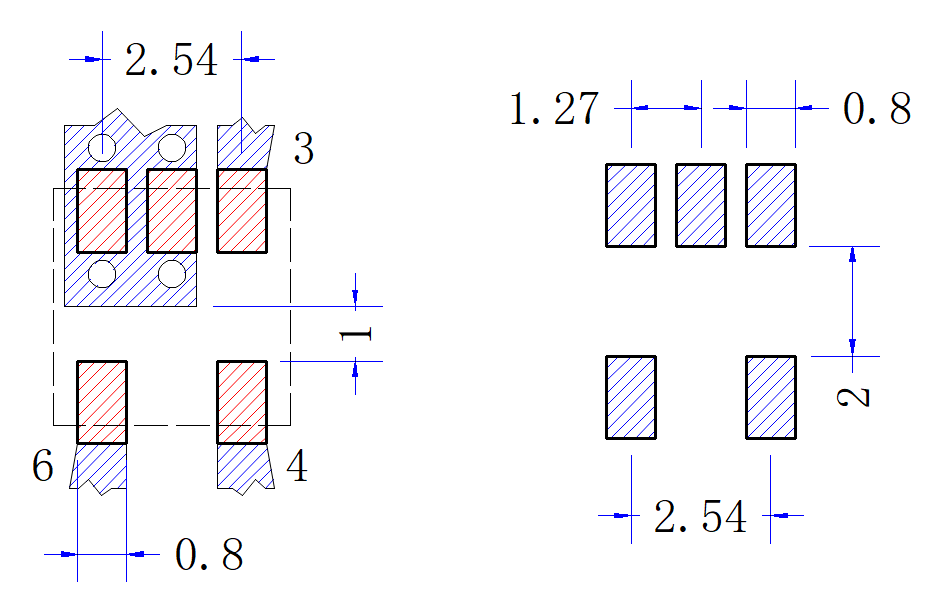

建议PCB布局图

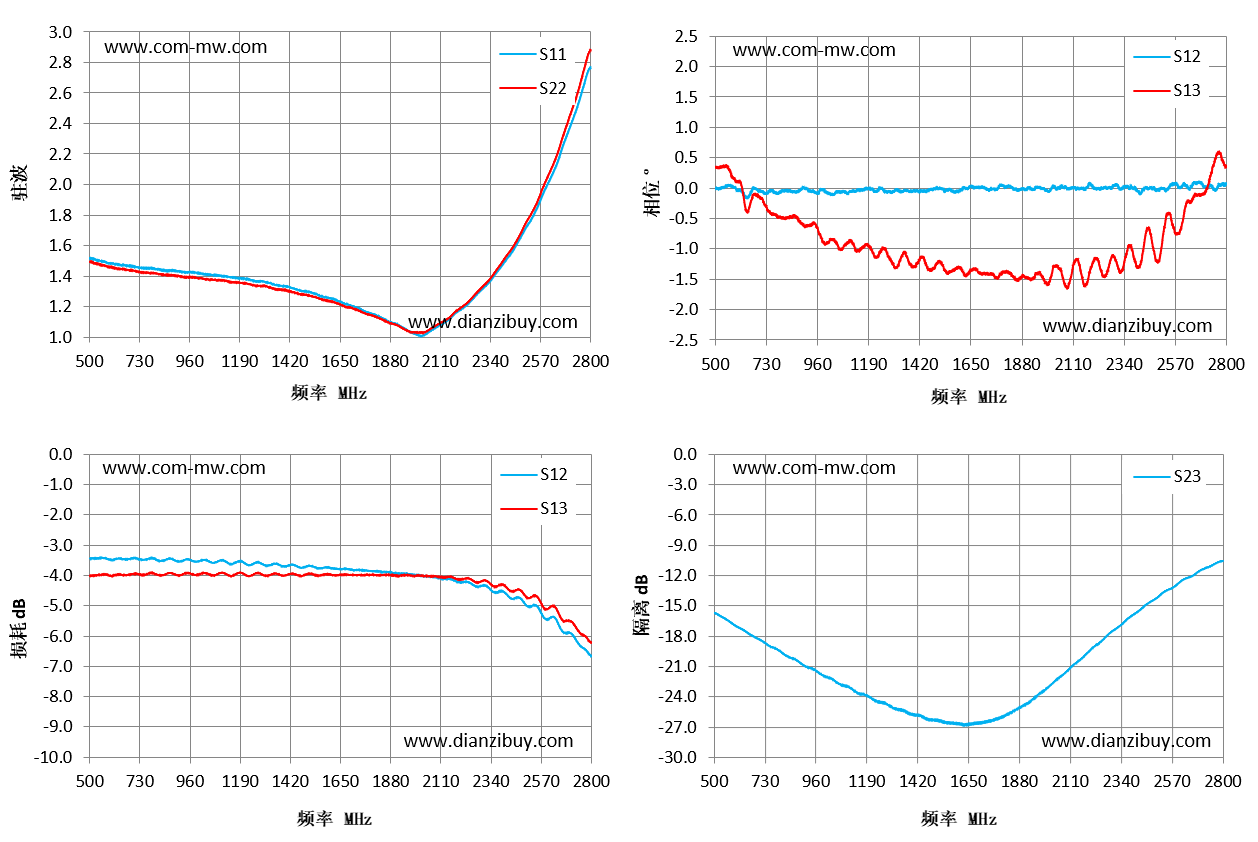

典型测试曲线图
参考实物图

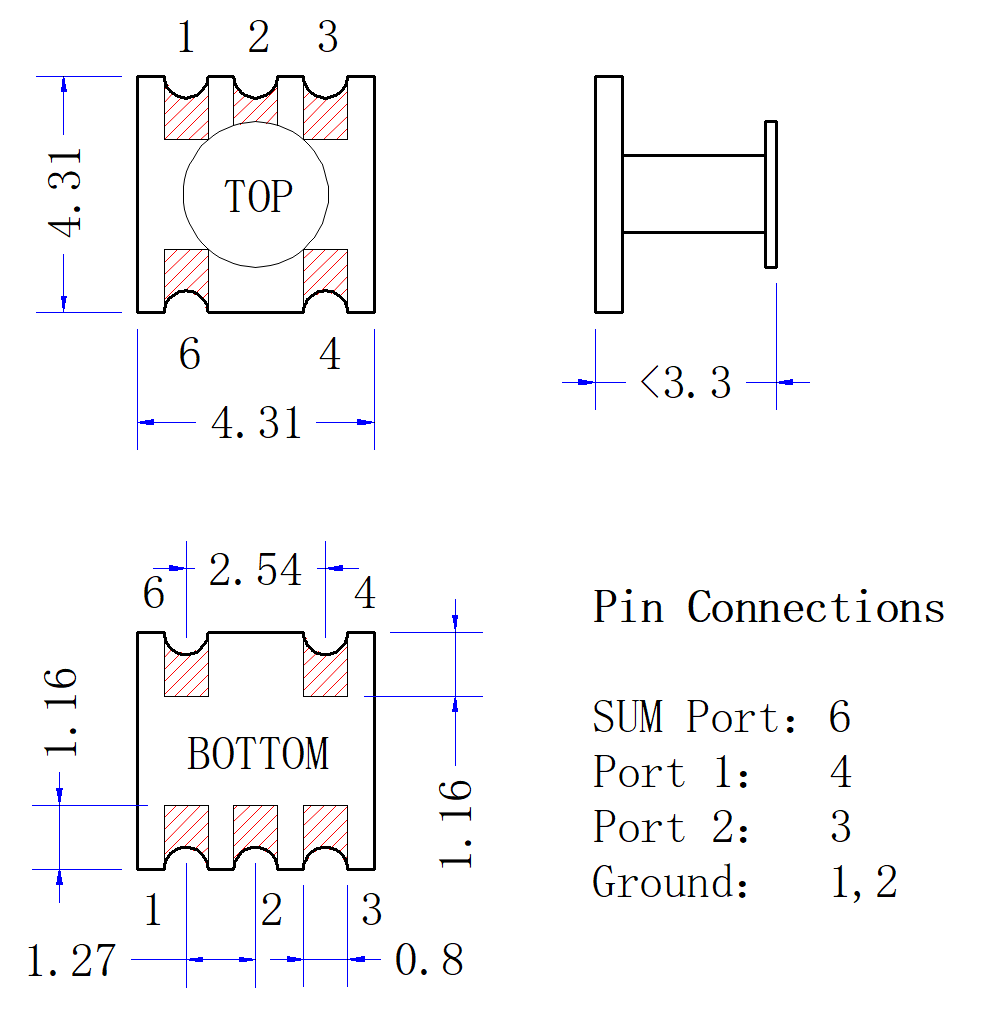

外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 500 | 1.52 | 1.49 | -3.44 | -4.01 | -15.7 |
| 664 | 1.47 | 1.44 | -3.47 | -3.99 | -17.86 |
| 829 | 1.44 | 1.41 | -3.52 | -4 | -19.99 |
| 993 | 1.42 | 1.39 | -3.55 | -3.98 | -21.92 |
| 1157 | 1.39 | 1.36 | -3.62 | -4 | -23.73 |
| 1321 | 1.36 | 1.33 | -3.68 | -4 | -25.23 |
| 1486 | 1.3 | 1.28 | -3.73 | -3.99 | -26.35 |
| 1650 | 1.23 | 1.21 | -3.79 | -3.98 | -26.77 |
| 1814 | 1.14 | 1.13 | -3.87 | -3.99 | -25.93 |
| 1979 | 1.03 | 1.03 | -3.97 | -4.01 | -23.61 |
| 2143 | 1.11 | 1.12 | -4.12 | -4.05 | -20.56 |
| 2307 | 1.32 | 1.33 | -4.33 | -4.17 | -17.42 |
| 2471 | 1.63 | 1.66 | -4.74 | -4.47 | -14.63 |
| 2636 | 2.1 | 2.16 | -5.43 | -5.07 | -12.26 |
| 2800 | 2.77 | 2.88 | -6.66 | -6.23 | -10.55 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
