低噪声放大器
10.7~12.75GHz, 增益60dB, 噪声系数1dB, 波导口
- DLNA8-10.7-12.75G-2036
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高增益，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10.7 | ~ | 12.75 | GHz |
| 增益 | 60 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 1 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | 波导口 输入；SMA-K输出 |
| 接口材质 | 不锈钢 |
| 波导口型号 | BJ120 |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 供电接口SMA-K |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | 增益 dB | 1dB功率 dBm | 噪声 dB |
|---|---|---|---|---|---|
| 10.7 | 1.92 | 1.4 | 62.14 | 14.68 | 0.68 |
| 10.85 | 1.97 | 1.44 | 61.62 | 14.66 | 0.72 |
| 10.99 | 1.98 | 1.51 | 61.5 | 14.64 | 0.86 |
| 11.14 | 1.97 | 1.58 | 61.31 | 14.66 | 0.95 |
| 11.29 | 1.89 | 1.71 | 61.49 | 14.68 | 0.9 |
| 11.43 | 1.78 | 1.81 | 61.97 | 14.8 | 0.87 |
| 11.58 | 1.67 | 1.68 | 61.97 | 15.07 | 0.81 |
| 11.73 | 1.61 | 1.57 | 61.7 | 15 | 0.89 |
| 11.87 | 1.6 | 1.46 | 61.35 | 14.98 | 0.98 |
| 12.02 | 1.59 | 1.39 | 61.17 | 15.2 | 1.02 |
| 12.16 | 1.58 | 1.41 | 60.94 | 15.46 | 1 |
| 12.31 | 1.53 | 1.41 | 60.69 | 15.3 | 0.97 |
| 12.46 | 1.47 | 1.5 | 60.59 | 15.47 | 0.96 |
| 12.6 | 1.39 | 1.65 | 60.84 | 15.5 | 1 |
| 12.75 | 1.29 | 1.75 | 61.25 | 15.46 | 1.05 |

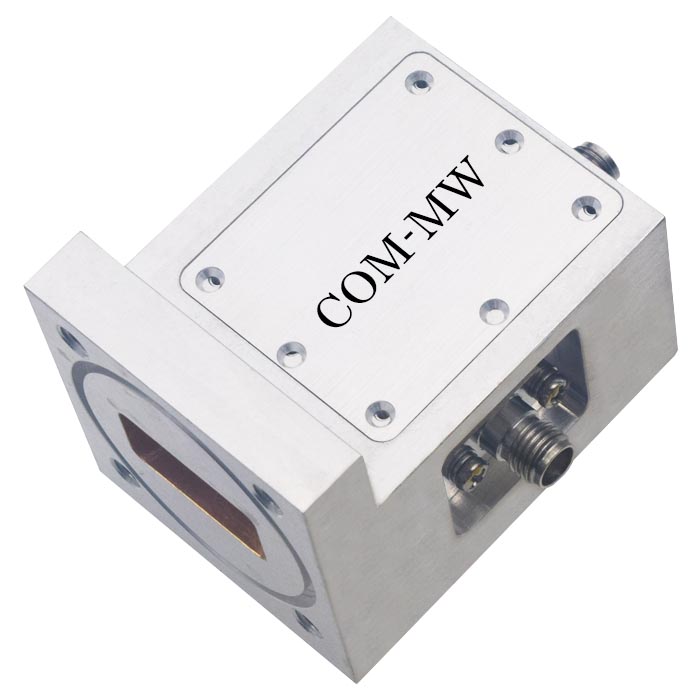

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
