产品
滤波器
3dB带宽 DC~8GHz,10.6GHz≥25dB,13.5-27GHz≥40dB,SMA
- ZLPF4-M0-8G-1743
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 3dB带宽 | / | / | DC | ~ | 8 | GHz |
| 通带损耗 | DC-7.4 | GHz | 0.6 | dB | ||
| 带外抑制 | 10.6 | GHz≥ | 25 | dB | ||
| 带外抑制 | 13.5-27 | GHz≥ | 40 | dB | ||
| 通带驻波 | DC-7.4 | GHz | 1.3 |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤0.5ns(DC-7.4GHz) |
| 工作温度 | -40~+70℃设计保证 |
功能示意图

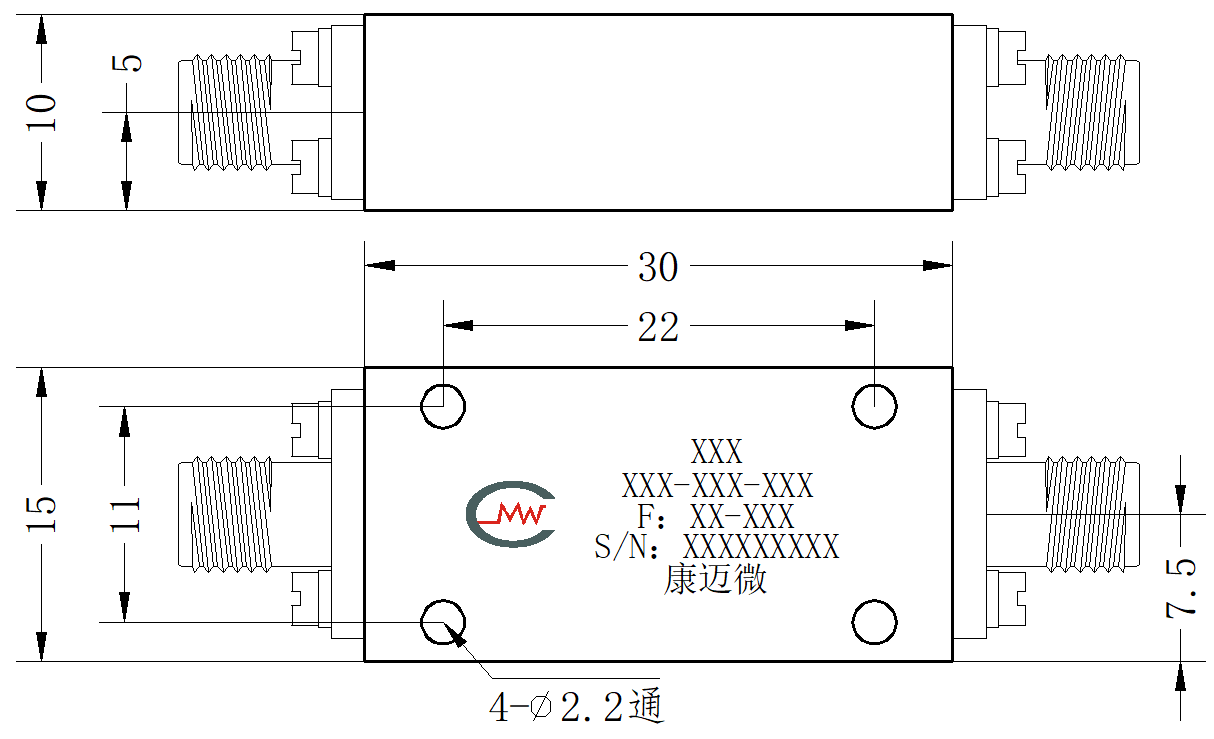

外形结构图（mm）

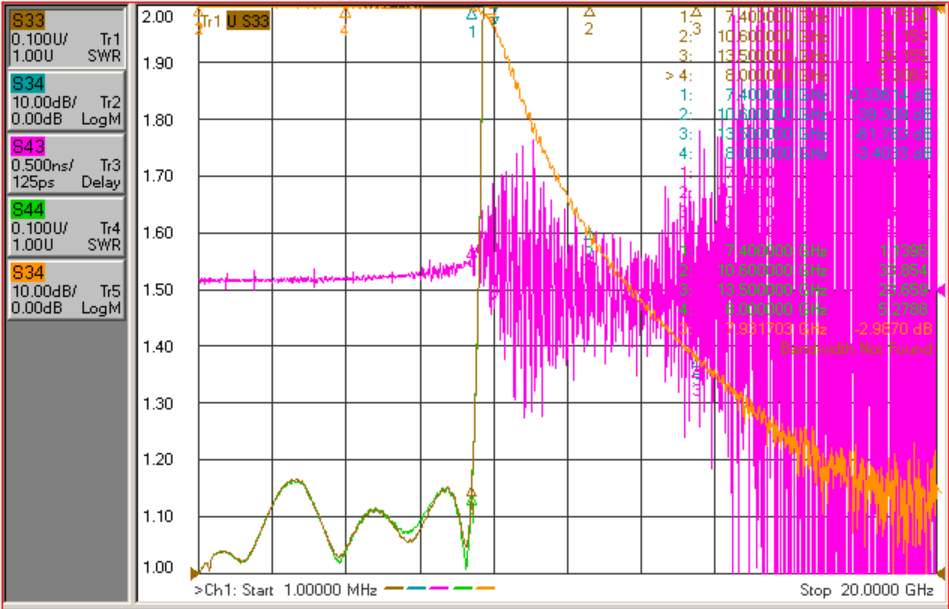

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
