产品
滤波器
通带频率 65~85MHz,-1dB BW 20.2MHz,-40dB BW 26.6MHz,表面贴装,
- ZBF9-S75-20-3331
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 65 | ~ | 85 | MHz |
| 通带损耗 | / | / | 10.7 | 12.5 | dB | |
| 带内波动 | / | / | 0.7 | 1 | dB | |
| -1dB BW | / | / | 20 | 20.2 | MHz | |
| -3dB BW | / | / | 21 | 21.9 | MHz | |
| -40dB BW | / | / | 26.6 | 27.5 | MHz | |
| 带外抑制 | 40 | 45 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 功率容量 | 0.01W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入/输出端 | 11，5 |
| 接地端口 | 1，2，3，4，6，7，8，9，10，12 |

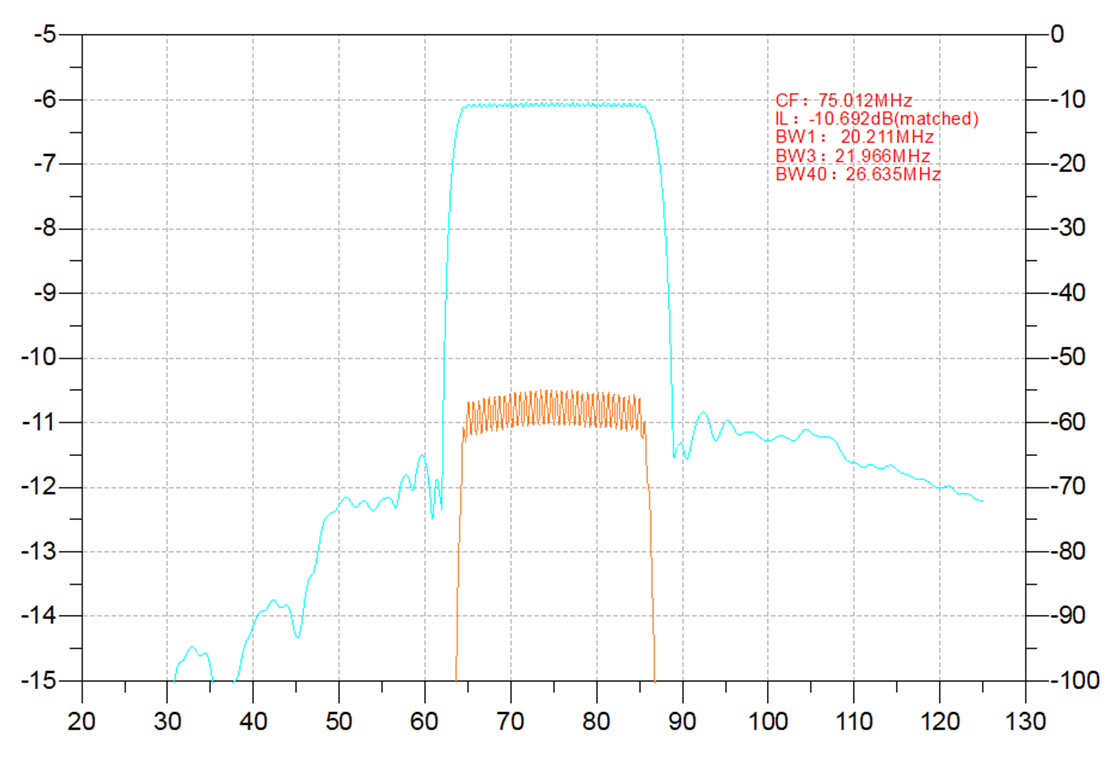

典型测试曲线图
参考实物图
外形结构图（mm）
建议PCB布局图
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
