波导转接器
工作频率 1.72~2.61GHz,功率容量300W,矩形波导,BJ22 or WR430,N
- D25-AWC22NK-3466
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.72 | ~ | 2.61 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 |
其它参数
| 功率容量 | 300W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ22 or WR430 |
| 接口形式二 | N-F or K |
| 法兰型号 | FDP22 |
| 表面 | 本导 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 1.72 | 1.13 | -0.08 |
| 1.78 | 1.07 | -0.05 |
| 1.85 | 1.05 | -0.05 |
| 1.91 | 1.09 | -0.07 |
| 1.97 | 1.09 | -0.06 |
| 2.04 | 1.15 | -0.06 |
| 2.10 | 1.15 | -0.06 |
| 2.17 | 1.17 | -0.06 |
| 2.23 | 1.14 | -0.07 |
| 2.29 | 1.16 | -0.09 |
| 2.36 | 1.13 | -0.08 |
| 2.42 | 1.12 | -0.08 |
| 2.48 | 1.08 | -0.06 |
| 2.55 | 1.07 | -0.05 |
| 2.61 | 1.08 | -0.05 |

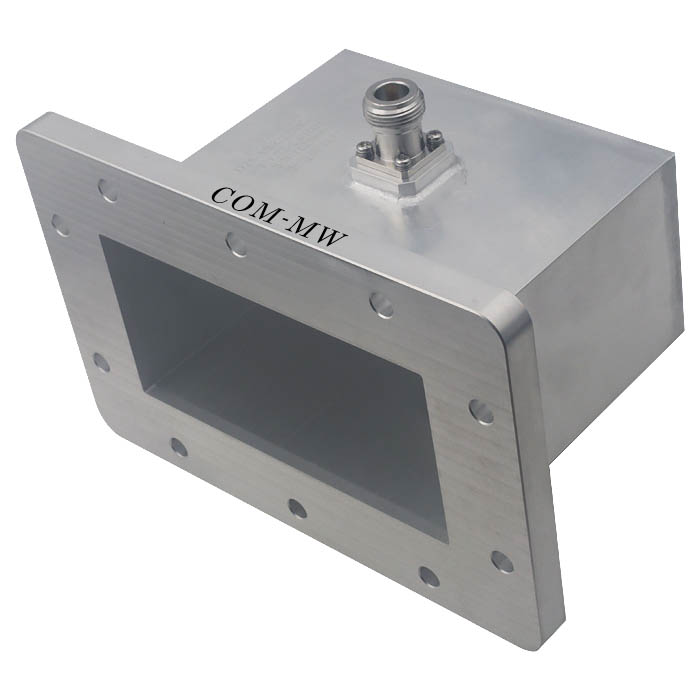

参考实物图
外形结构图（mm）
典型测试曲线图
