滤波器组件
200~300MHz,220~400MHz,~MHz,~MHz,~MHz,表面贴装
- DFSBF15-L200-400-2837
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 200 | ~ | 300 | MHz |
| 通带频率二 | / | / | 220 | ~ | 400 | MHz |
| 通带驻波 | 1.5 | |||||
| 通带损耗 | 2.0 | dB | ||||
| 带内波动 | 0.3 | dB | ||||
| 带内波动 | （任意10 | MHz） | 0.1 | dB | ||
| 通带一抑制度 | DC-160 | MHz≥ | 45 | dBc | ||
| 通带一抑制度 | 400-800 | MHz≥ | 45 | dB | ||
| 通带二抑制度 | DC-180 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | 520-800 | MHz≥ | 45 | dBc |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 100 | 561.69 | 670.57 | -58.03 | -55.97 | -58.03 | -55.97 | 1.67 | 1.50 |
| 129 | 182.16 | 215.99 | -52.89 | -48.73 | -52.89 | -48.73 | 2.91 | 2.54 |
| 157 | 79.19 | 109.99 | -61.30 | -47.01 | -61.30 | -47.01 | 4.73 | 3.16 |
| 186 | 3.54 | 30.93 | -5.99 | -53.35 | -5.99 | -53.35 | 27.39 | -9.08 |
| 214 | 1.34 | 1.33 | -1.05 | -1.44 | -1.05 | -1.44 | 13.49 | 21.21 |
| 243 | 1.35 | 1.04 | -0.92 | -0.78 | -0.92 | -0.78 | 9.07 | 9.78 |
| 271 | 1.32 | 1.44 | -0.93 | -0.83 | -0.93 | -0.83 | 8.33 | 7.16 |
| 300 | 1.14 | 1.40 | -1.04 | -0.78 | -1.04 | -0.78 | 9.09 | 6.52 |
| 329 | 1.29 | 1.35 | -1.92 | -0.78 | -1.92 | -0.78 | 13.74 | 6.17 |
| 357 | 15.45 | 1.39 | -24.91 | -0.83 | -24.91 | -0.83 | 11.70 | 6.26 |
| 386 | 37.57 | 1.25 | -71.20 | -0.89 | -71.20 | -0.89 | -32.86 | 6.84 |
| 414 | 59.08 | 1.21 | -51.72 | -1.16 | -51.72 | -1.16 | 3.79 | 8.54 |
| 443 | 84.46 | 1.92 | -49.99 | -2.84 | -49.99 | -2.84 | 0.74 | 14.02 |
| 471 | 102.22 | 8.09 | -50.64 | -16.71 | -50.64 | -16.71 | 1.03 | 16.39 |
| 500 | 134.96 | 30.64 | -52.14 | -50.38 | -52.14 | -50.38 | 0.97 | -28.95 |

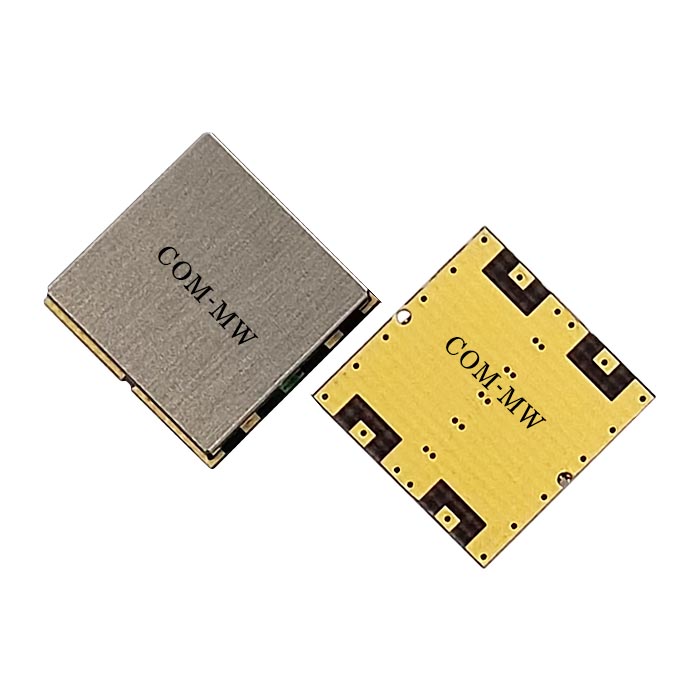

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
