功分器
100~520MHz,10W,3路,0°,表面贴装
- ZPD0-3L100-520-020
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 100 | ~ | 520 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 7 |
| 分配端口 | 1，2，3 |
| 接地端口 | 4，5，6，8 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S23 隔离 dB |
| 80 | 1.63 | -5.12 | -5.05 | -5.1 | -26.04 |
| 124 | 1.35 | -4.99 | -4.91 | -4.96 | -26.9 |
| 169 | 1.23 | -5 | -4.93 | -4.98 | -27.94 |
| 213 | 1.2 | -5.06 | -4.99 | -5.05 | -29 |
| 257 | 1.19 | -5.15 | -5.08 | -5.14 | -29.84 |
| 301 | 1.18 | -5.18 | -5.11 | -5.17 | -30.41 |
| 346 | 1.19 | -5.25 | -5.18 | -5.23 | -30.69 |
| 390 | 1.2 | -5.28 | -5.22 | -5.27 | -30.66 |
| 434 | 1.21 | -5.35 | -5.28 | -5.34 | -30.28 |
| 479 | 1.23 | -5.37 | -5.31 | -5.36 | -29.57 |
| 523 | 1.23 | -5.49 | -5.42 | -5.47 | -28.61 |
| 567 | 1.26 | -5.47 | -5.41 | -5.46 | -27.49 |
| 611 | 1.27 | -5.63 | -5.57 | -5.61 | -26.29 |
| 656 | 1.3 | -5.65 | -5.59 | -5.64 | -25.02 |
| 700 | 1.34 | -5.78 | -5.72 | -5.76 | -23.75 |

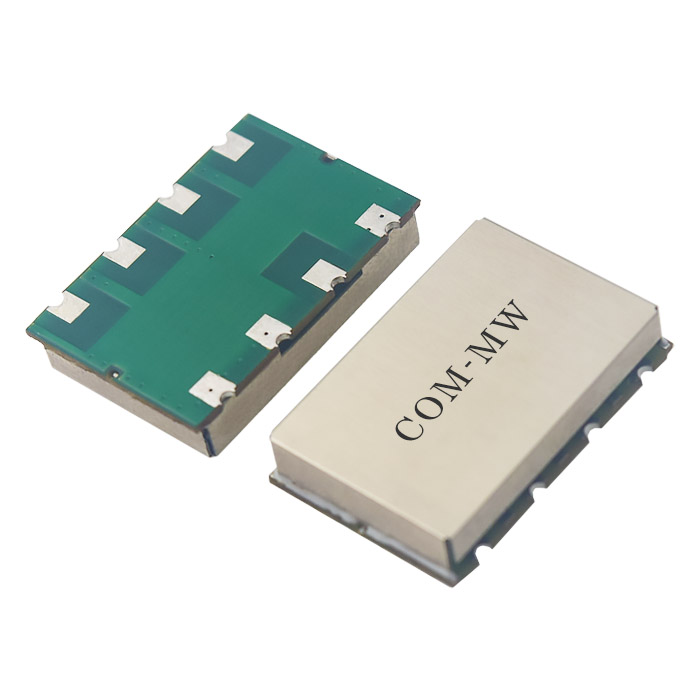

参考实物图

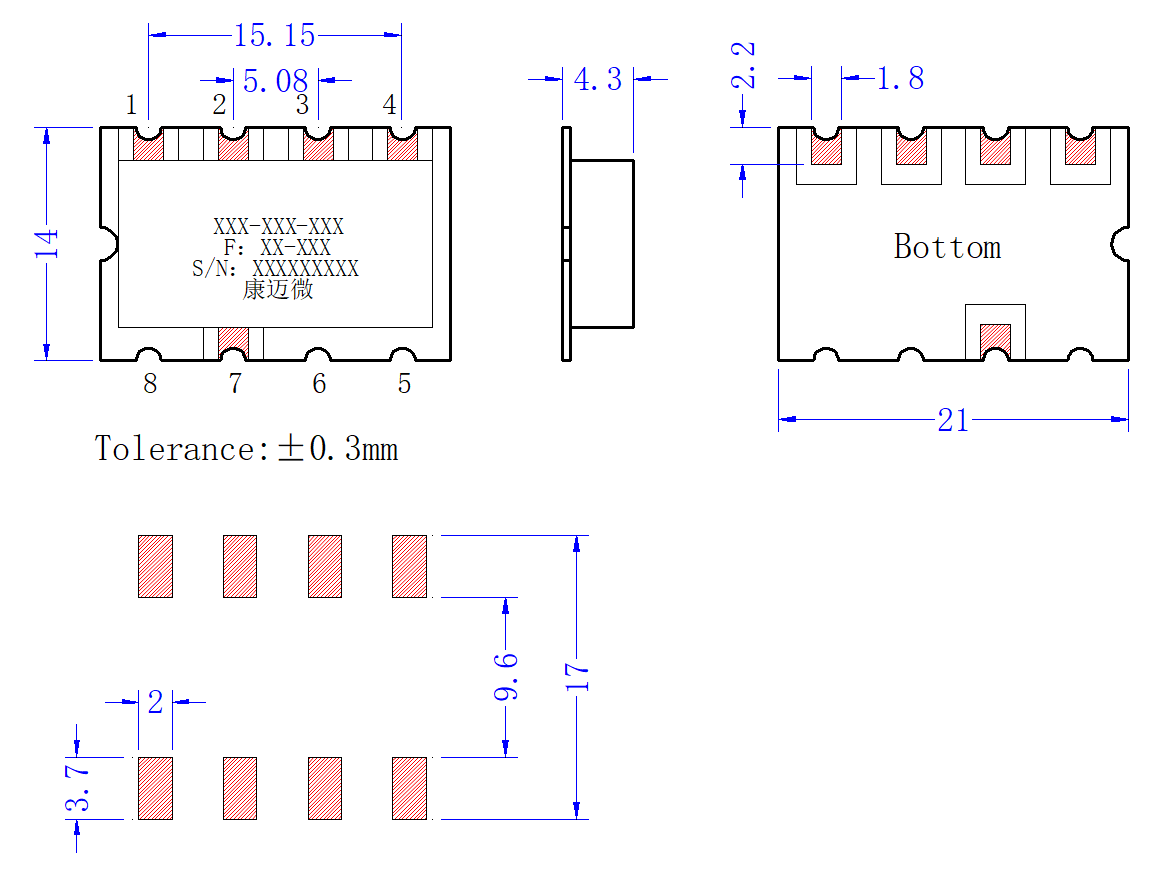

外形结构图（mm）

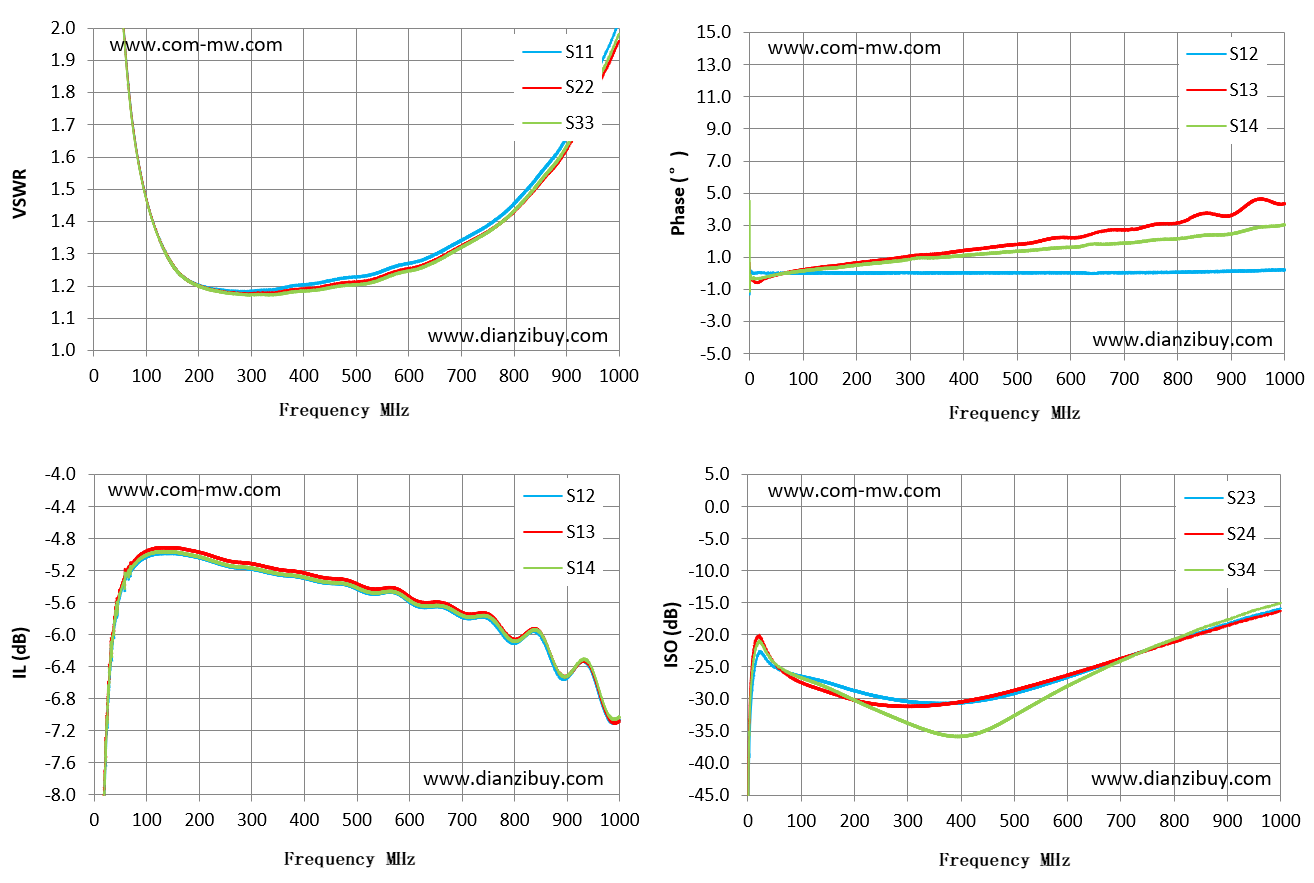

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
