功分器
1000~2000MHz, 30W, 5路, 相位0°, SMA
- ZPD9-5M1000-2000-2049
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 2000 | MHz |
| 插入损耗 | 8.1 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 30W设计保证 |
| 路数 | 5路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | IN |
| 分配端口 | 1，2，3，4，5 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S24 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 800 | 1.74 | 1.21 | -7.8 | -23.63 | -5.39 |
| 893 | 1.61 | 1.15 | -7.61 | -26.47 | -4.22 |
| 986 | 1.36 | 1.1 | -7.45 | -29.85 | -2.9 |
| 1079 | 1.11 | 1.11 | -7.38 | -37.18 | -1.81 |
| 1171 | 1.09 | 1.15 | -7.39 | -38.87 | -1.2 |
| 1264 | 1.2 | 1.17 | -7.49 | -31.03 | -0.87 |
| 1357 | 1.2 | 1.17 | -7.49 | -27.51 | -0.53 |
| 1450 | 1.1 | 1.14 | -7.47 | -25.6 | -0.27 |
| 1543 | 1.05 | 1.13 | -7.5 | -24.41 | -0.17 |
| 1636 | 1.19 | 1.16 | -7.56 | -23.75 | -0.21 |
| 1729 | 1.26 | 1.19 | -7.6 | -23.72 | -0.24 |
| 1821 | 1.21 | 1.19 | -7.57 | -24.18 | 0.04 |
| 1914 | 1.08 | 1.16 | -7.53 | -24.41 | 0.85 |
| 2007 | 1.2 | 1.13 | -7.61 | -23.54 | 2.19 |
| 2100 | 1.47 | 1.18 | -7.8 | -22.03 | 3.59 |
参考实物图
外形结构图（mm）

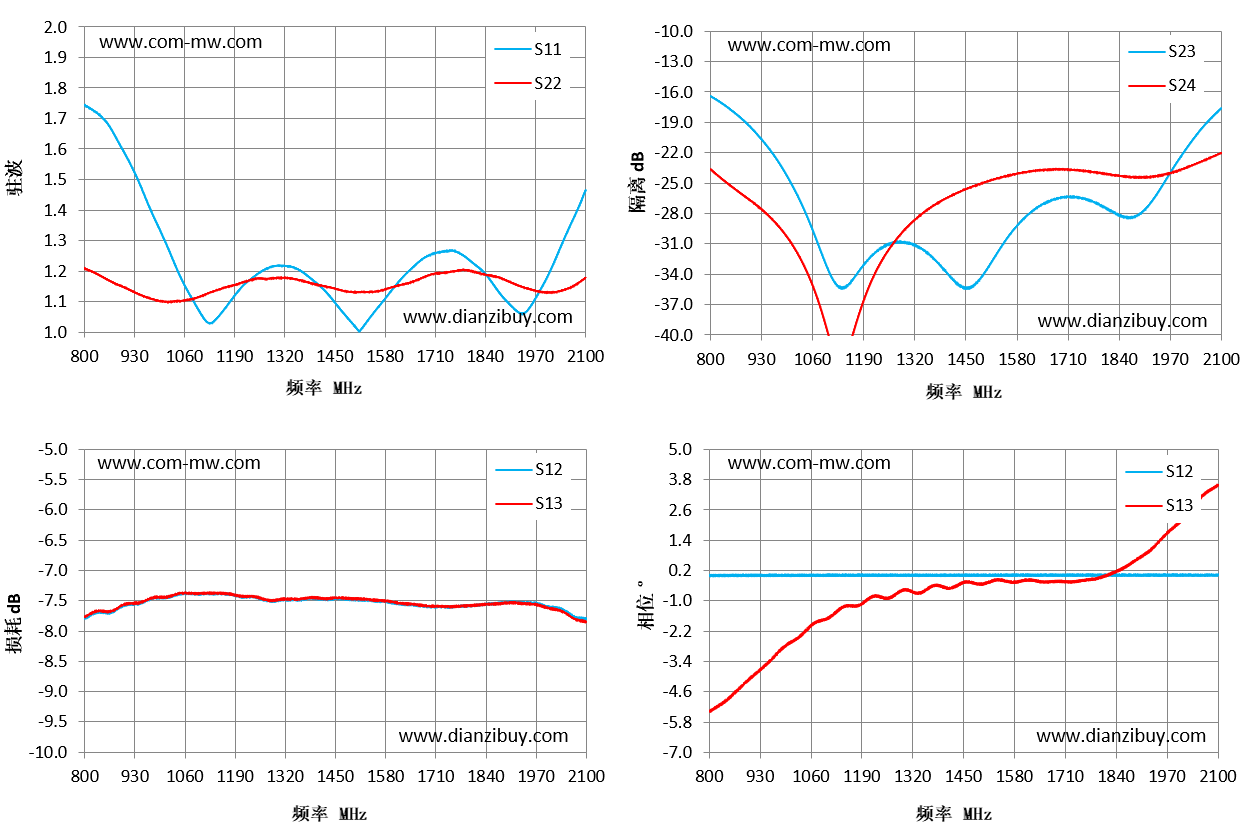

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
