产品
滤波器
通带频率 13125~13325MHz,DC-11.2GHz≥60dBc,11.2-12.1GHz≥40dBc,SMA
- ZBF13-C13.23-0.2G-3257
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 13125 | ~ | 13325 | MHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-11.2 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 11.2-12.1 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 14.4-15.5 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 15.5-30 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.60 |
其它参数
| 接口形式 | SMA-F可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 12.00 | 15.45 | 1671.02 | -48.17 | 0.06 |
| 12.21 | 37.01 | 2010.45 | -40.10 | 0.18 |
| 12.43 | 23.48 | 208.36 | -31.96 | 0.21 |
| 12.64 | 14.84 | 100.27 | -21.23 | 0.39 |
| 12.86 | 6.51 | 5.09 | -3.18 | 1.83 |
| 13.07 | 1.24 | 1.28 | -0.40 | 1.46 |
| 13.29 | 1.37 | 1.36 | -0.39 | 1.25 |
| 13.50 | 1.28 | 1.26 | -0.44 | 1.38 |
| 13.71 | 80.32 | 33.69 | -9.83 | 1.33 |
| 13.93 | 1919.76 | 245.55 | -23.59 | 0.39 |
| 14.14 | 18.40 | 301.59 | -32.98 | 0.23 |
| 14.36 | 85.36 | 629.46 | -41.78 | 0.09 |
| 14.57 | 153.72 | 229.73 | -47.36 | 0.11 |
| 14.79 | 25.26 | 539.17 | -51.94 | 0.12 |
| 15.00 | 124.81 | 4034.97 | -56.89 | 0.11 |
参考实物图

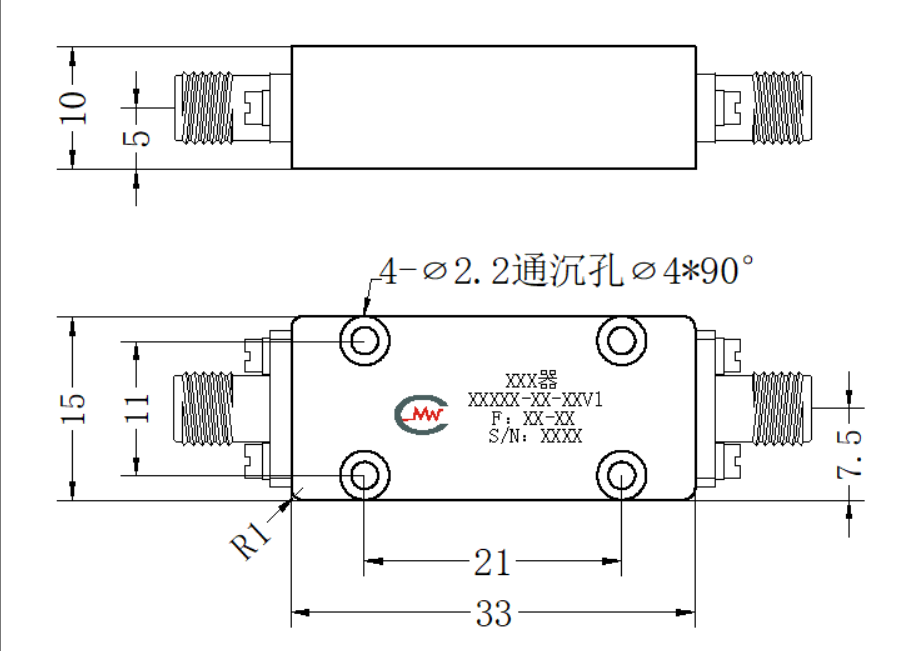

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
