产品
功分器
1~2GHz, 15W, 16路, 0°, SMA, 工业级
- ZPD25-16M1-2G-274
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 2 | GHz |
| 插入损耗 | 1.8 | dB（不包含理论损耗12dB） | ||
| 隔离度 | 20 | dB | ||
| 公共端驻波比 | 1.35 | |||
| 分配端驻波比 | 1.35 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±8 | ° |
其它参数
| 功率容量 | 15W |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1（不加隔直） |
| 分配端口 | 2-16（加隔直） |

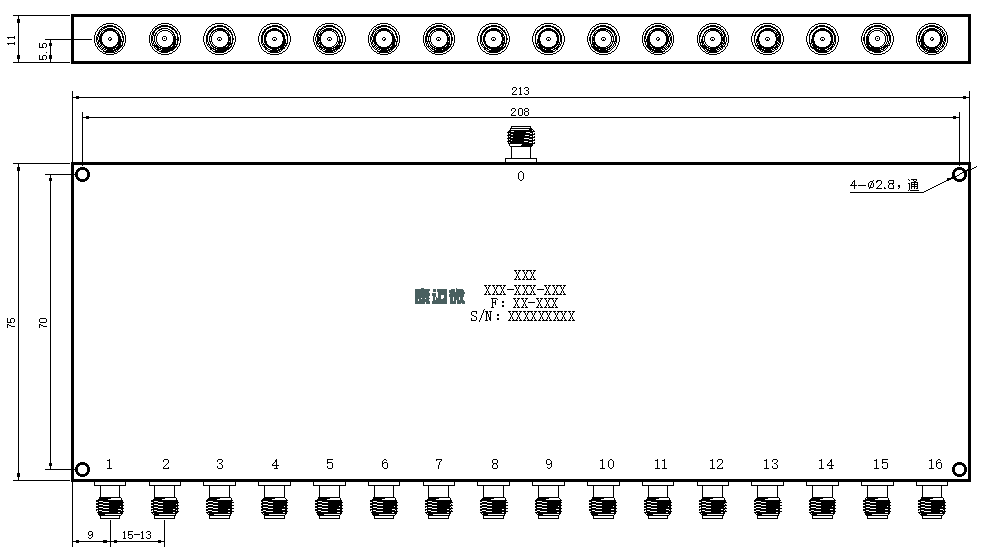

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| --- | 15个端口隔直，配16条电缆，每个功分器配10根SMA/BNC，6根SMA/TNC，半柔线3米长度。必要时改变电缆长度，尽量让相位一致，如果只有小于20ns的偏差，可以不管 |
