耦合器
0.7~3GHz, 耦合度20.5dB, SMA, 100W
- ZDC8-20M0.7-3G-3136
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.7 | ~ | 3 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 带内波动 | 0.3 | dB | ||
| 带内波动 | 0.02 | dB@任意40M | ||
| 耦合度 | 19 | 20.5 | 22 | dB |
| 耦合平坦度 | ±1 | dB | ||
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | -20dB | --- |
典型测试数据
| 频率 GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|---|
| 0.6 | 1.02 | 1.06 | -0.05 | -22.35 | -33.99 |
| 0.79 | 1.03 | 1.08 | -0.08 | -20.89 | -32.9 |
| 0.97 | 1.06 | 1.1 | -0.1 | -20.28 | -32.53 |
| 1.16 | 1.06 | 1.11 | -0.1 | -20.18 | -31.78 |
| 1.34 | 1.1 | 1.09 | -0.11 | -20.51 | -31.09 |
| 1.53 | 1.07 | 1.1 | -0.1 | -21.08 | -29.47 |
| 1.71 | 1.05 | 1.12 | -0.09 | -21.57 | -26.94 |
| 1.9 | 1.03 | 1.15 | -0.1 | -21.69 | -24.58 |
| 2.09 | 1.05 | 1.14 | -0.1 | -21.27 | -22.82 |
| 2.27 | 1.08 | 1.15 | -0.11 | -20.66 | -21.9 |
| 2.46 | 1.14 | 1.12 | -0.13 | -20.16 | -21.49 |
| 2.64 | 1.12 | 1.12 | -0.13 | -20.05 | -21.32 |
| 2.83 | 1.15 | 1.13 | -0.14 | -20.46 | -21.39 |
| 3.01 | 1.1 | 1.2 | -0.12 | -21.39 | -21.57 |
| 3.2 | 1.08 | 1.27 | -0.11 | -23.35 | -22.19 |

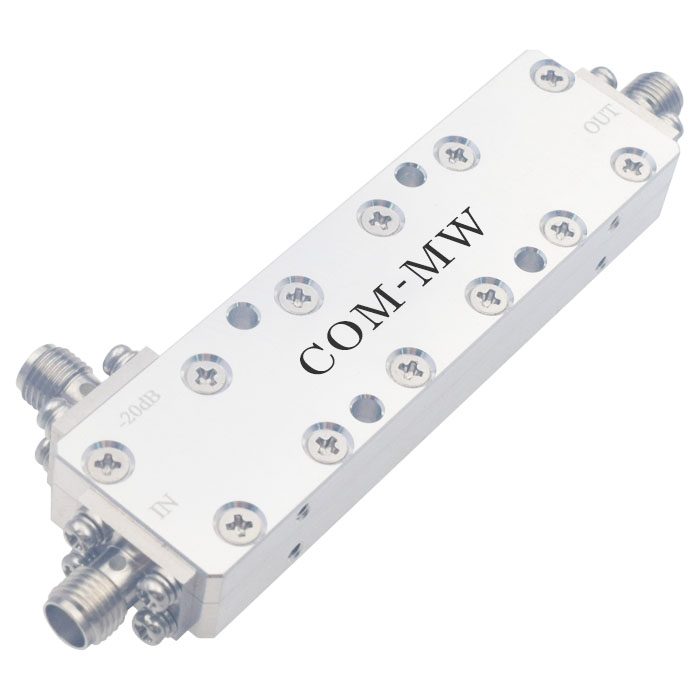

参考实物图

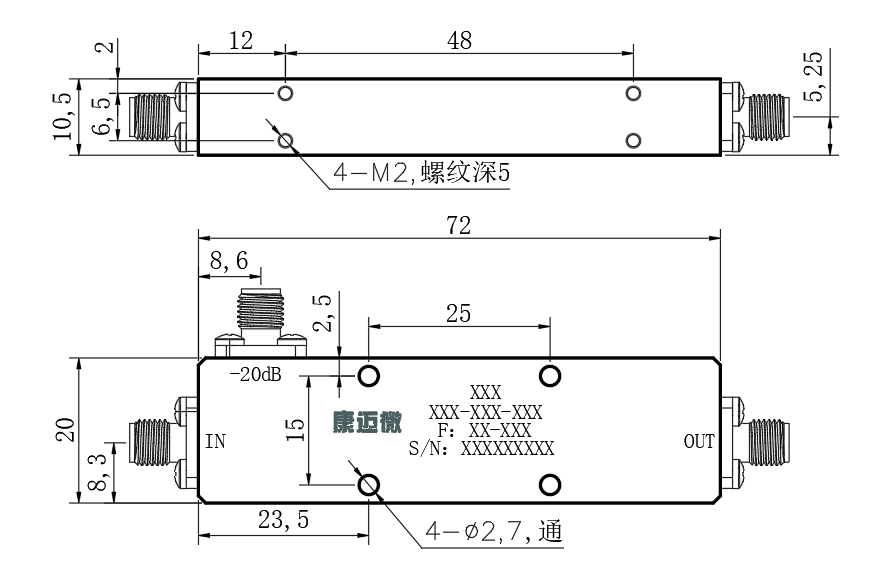

外形结构图（mm）

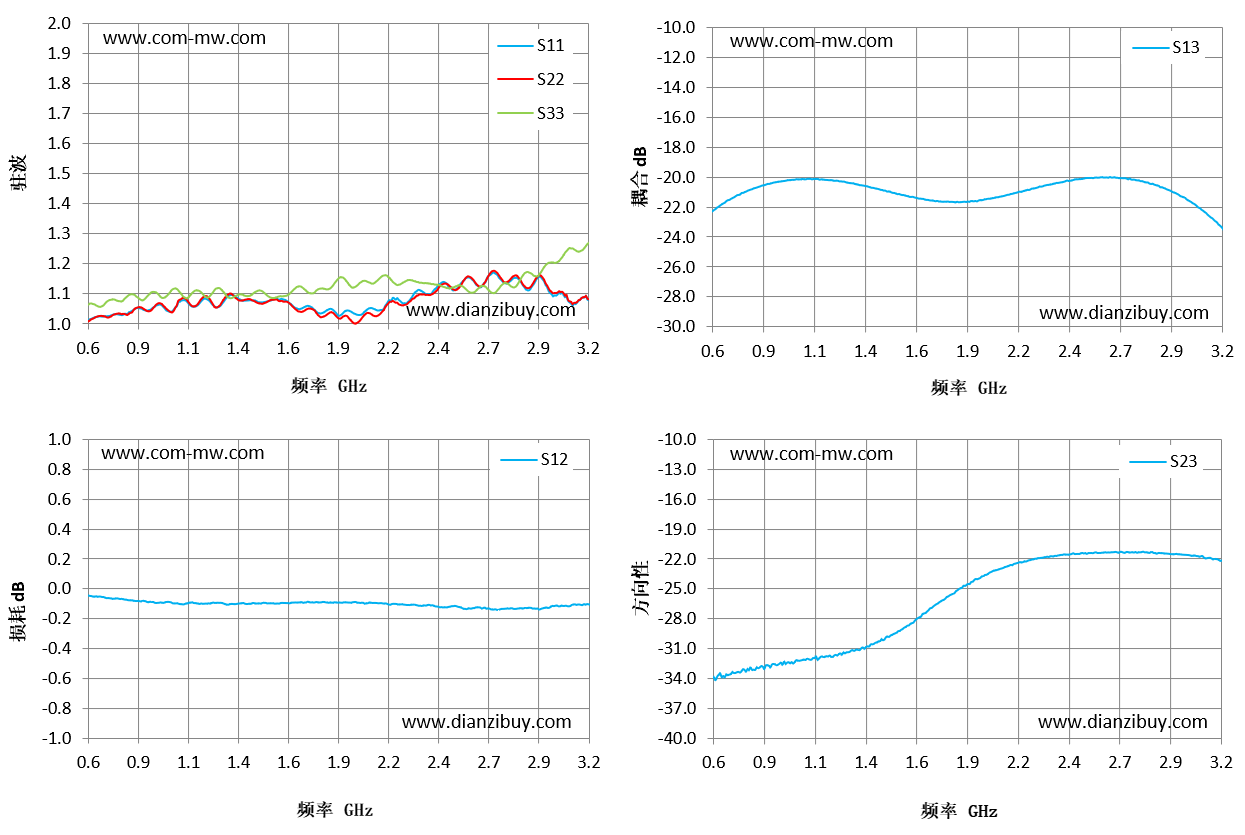

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
