产品
低噪声放大器
0.1~40GHz, 增益25dB, 噪声系数5dB, P-1dB功率10dBm, 2.92-F
- DLNA8-1-40G-3700
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.1 | ~ | 40 | GHz |
| 增益 | 25 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 噪声系数 | 5 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm | ||
| 最大输入功率 | 5 | dBm | ||
| 杂散抑制 | 65 | dBc | ||
| 谐波抑制 | 25 | dBc | ||
| OIP3 | 23 | dBm |
其它参数
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | NF |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 0.01 | 1.21 | 1.55 | 32.88 | 14.23 | 16.38 | 12.29 |
| 0.02 | 1.22 | 1.54 | 33 | 14.96 | 17.16 | 9.4 |
| 0.05 | 1.21 | 1.55 | 32.88 | 14.32 | 16.62 | 6.49 |
| 0.08 | 1.21 | 1.55 | 32.9 | 14.3 | 16.77 | 5.52 |
| 0.1 | 1.21 | 1.54 | 32.92 | 14.34 | 16.84 | 4.86 |
| 0.2 | 1.22 | 1.54 | 33 | 13.97 | 16.54 | 4.44 |
| 0.5 | 1.28 | 1.45 | 33.47 | 14.39 | 16.86 | 3.51 |
| 0.8 | 1.29 | 1.48 | 32.59 | 14.25 | 16.89 | 3.83 |
| 1 | 1.28 | 1.52 | 31.87 | 14.09 | 14.64 | 3.54 |
| 5 | 1.64 | 1.16 | 31.17 | 16.12 | 17.93 | 3.66 |
| 10 | 1.61 | 1.26 | 28.69 | 15.75 | 17.54 | 3.01 |
| 15 | 1.68 | 1.77 | 28.7 | 13.79 | 15.78 | 2.99 |
| 20 | 1.79 | 1.49 | 27.34 | 14.58 | 16.42 | 3.82 |
| 25 | 1.53 | 1.38 | 26.75 | 14.31 | 16.12 | 4.32 |
| 30 | 1.46 | 1.3.2 | 26.92 | 13.43 | 15.93 | 4.72 |
| 35 | 1.29 | 1.61 | 27.72 | 11.88 | 15.2 | 5.11 |
| 40 | 1.85 | 1.52 | 27.51 | 11 | 15.1 | 5.93 |
| 42 | 2.1 | 1.13 | 26.72 | 10.59 | 14.57 | 6.52 |
参考实物图
外形结构图（mm）

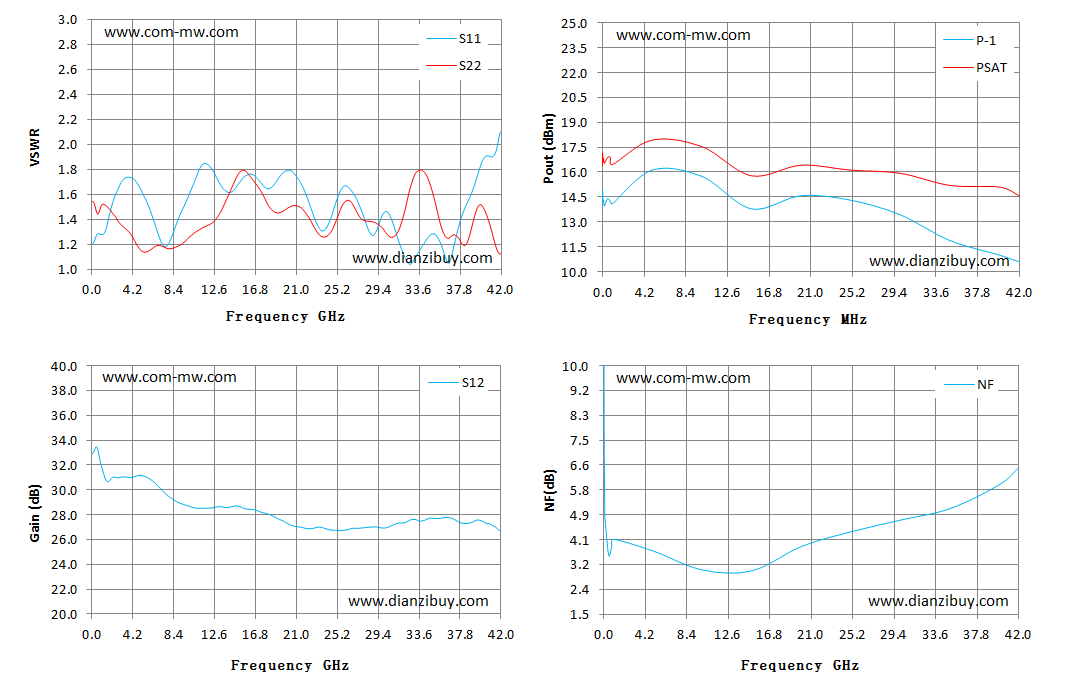

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
